Получение арсенида галлия

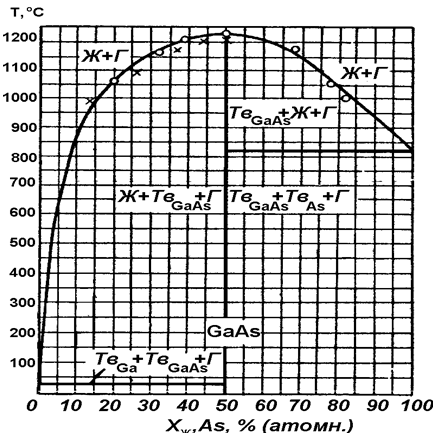

Рис. 1.1 Диаграмма плавкости (X - T) арсенида галлия.

При термообработке свободные межузельные донорные атомы лития диффундируют к поверхности или дислокациям и там выпадают из раствора; таким образом, в кристалле остаются только акцепторные комплексы Lii′ LiGa′′. Обычно для легирования использ

уют следующие примеси: цинк как акцептор и селен как донор. Поскольку концентрация электронов в легированных монокристаллах превышает 1016 см-3, концентрация легирующих примесей довольно высока: 1017-1019 ат⋅см-3. Во многих случаях при выращивании монокристаллов GaAs методами Бриджмена, бестигельной зонной плавкой и из паровой фазы получали полуизолирующие кристаллы, в которых концентрация носителей составляет менее 109 см3. Свойства полуизолирующих кристаллов определяются присутствием примесей, образующих глубоко лежащие уровни, которые захватывают электроны и дырки, создаваемые мелкими донорными и акцепторными уровнями. Природа глубоких уровней точно не установлена; предполагается, что они создаются кислородом и (или) медью.

Диаграмма плавкости (T - X) арсенида галлия представлена на рис.2.1 Более подробная кривая ликвидуса, характеризующая растворимость мышьяка в жидком галлии в зависимости от температуры, представлена на рис.2.3 При нагреве кристаллы арсенида галлия разлагаются на жидкий галлий и газообразный мышьяк (молекулы As4). Очень медленный процесс диссоциации начинается примерно с 600° С. Образовавшаяся на поверхности кристалла пленка жидкого галлия находясь в контакте с твердым кристаллом GaAs и паровой фазой, стремится образовать раствор с мышьяком, состав которого при любой температуре определяется кривой ликвидуса рис.2.2 Если нагрев кристалла происходит в герметичной, равномерно нагретой ампуле, то между всеми тремя фазами устанавливается равновесие, для достижения которого происходит растворение кристалла в жидком галлии. При проведении всех технологических операций необходимо

знать температурную зависимость давления паров мышьяка над жидкими растворами галлий - мышьяк.

Экспериментальные определения давления паров мышьяка как над его растворами в галлии, так и над чистым соединением осложняются тем, что паровая фаза состоит не только из молекул As4, но и из молекул As2.

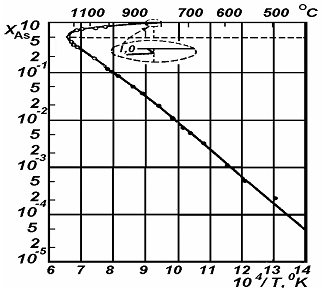

Рис.2.2 Кривая растворимости мышьяка в жидком Галлии.

Стандартное значение энтропии

S0298= 15,3 кал/ (моль⋅град).

При температуре плавления арсенида галлия общее давление паров мышьяка

Робщ=0,976 ат, РAs4 =0,902 ат, РAs2=0,074 ат.

Давление паров галлия при этом менее 10-4ат.

Температура диссоциации арсенида галлия определяется тонкой пересечения кривой давления паров галлия с кривой давлений As2. С учетом точности измерений малых давлении температура начала диссоциации арсенида галлия и соответствующее значение давления паров (РGa = РAs2) равны: Тр=660±100°С;

PGa=РAs2=5⋅10-7 - 5⋅10-10 ат.

Выращивание кристаллов GaAs

Для синтеза арсенида галлия используются направленная кристаллизация, зонная плавка и метод Чохральского.

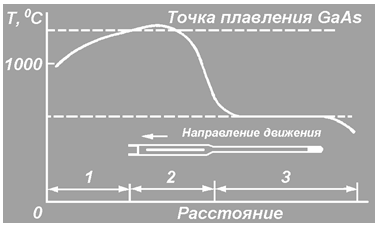

Рис. 2.3 Распределение температур в двухзонной печи, используемой для выращивания GaAs по методу Бриджмена.

Как и во всех других случаях, выращивание кристаллов из расплавов стехиометрического состава (или близкого к нему) обладает тем преимуществом, что процесс достаточно производителен и имеется возможность очистки синтезированного материала зонной плавкой. Методы выращивания из растворов и из паровой фазы имеют весьма малую производительность, а чистота получаемого материала определяется чистотой исходных материалов. Однако в этих последних методах степень загрязнения материала ниже, чем при выращивании из расплавов, а однородность материала может быть значительно выше.

Направленная кристаллизация

Для выращивания чистых однородных кристаллов арсенида галлия используется метод Бриджмена. (рис 1.1)

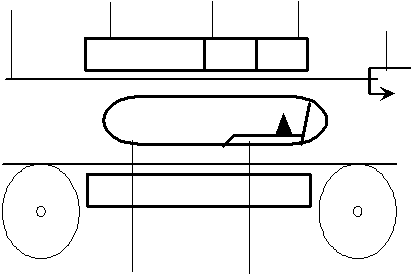

Схема установки направленной кристаллизации GaAs.

Галлий промывают в теплой разбавленной соляной кислоте для удаления с поверхности окисного слоя, затем в деионизованной воде и помещают вместе с мышьяком в стехиометрическом соотношении в кварцевую лодочку. Помимо этого добавляют некоторый избыток мышьяка, необходимый для создания избыточного давления. Затем лодочку с исходными компонентами помещают в реакционную ампулу, запаянную с одного конца. Другой конец ампулы присоединяют к вакуумной системе, а ампулу помещают в печь, нагреваемую во время откачки до 250°С. При этом удаляется трехокись мышьяка, после чего ампулу запаивают и помещают в открытую с обеих концов керамическую трубку, перемещаемую с регулируемой скоростью через систему печей, состоящую из трех отдельных нагревателей. В печи 3 поддерживается температура 605°С, определяющая упругость пара мышьяка в ампуле. Жидкий арсенид галлия образуется в печи 2, где максимальная температура равна 1250°С. Затем расплав кристаллизуется направленно, с одного конца, путем перемещения ампулы со скоростью 1-2см/ч через соответствующий градиент температур, созданный между печами 1и2. В середине зоны 1 температура составляет 1150°С, что создает градиент температур 5° на 1см. Точность поддержания температур в зонах ±2,0°С. Когда кристаллизация арсенида галлия закончена, весь слиток находится при 1200°С, после чего медленно охлаждается до комнатной температуры.

Направленная кристаллизация позволяет получить чистый и однородный материал. Однако при этом выдвигаются жесткие требования к материалу лодочки, в которой выращивается слиток. Наибольшее применение нашли лодочки из кварца, окиси алюминия, нитрида бора. Степень компенсации монокристаллов GaAs значительно падает при проведении последующей термообработки при 800°С в течении 484ч. В результате проведения термообработки исчезают уровни с энергией активации 0,01-0,2эв.

Лучшие монокристаллы арсенида галлия, выращенные направленной кристаллизацией, имеют концентрацию электронов 5*1014см-3 и подвижность 8000см2/ (в*сек) при 300°К. Направленной кристаллизацией также получены полуизолирующие кристаллы арсенида галлия.

Зонная плавка

Зо́нная пла́вка (зо́нная перекристаллиза́ция) - метод очистки твёрдых веществ, основанный на различной растворимости примесей в твердой и жидкой фазах. Метод является разновидностью направленной кристаллизации, от которой отличается тем, что в каждый момент времени расплавленной является некоторая небольшая часть образца. Такая расплавленная зона передвигается по образцу, что приводит к перераспределению примесей. Если примесь лучше растворяется в жидкой фазе, то она постепенно накапливается в расплавленной зоне, двигаясь вместе с ней. В результате примесь скапливается в одной части исходного образца. По сравнению с направленной кристаллизацией этот метод обладает большей эффективностью.
