Потери электроэнергии в распределительных электрических сетях

Ввод схемы в данной программе существенно облегчается и ускоряется набором редактируемых справочников. При возникновении каких-либо вопросов во время работы с программой всегда можно обратиться за помощью к справке или к инструкции пользователя. Интерфейс программы удобен и прост, что позволяет сократить затраты труда на подготовку и расчет электрической сети.

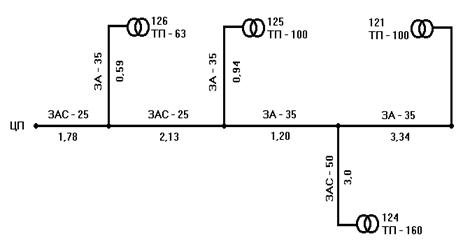

На рис.1 представлена расчетна

я схема, ввод которой осуществляется на основе нормальной оперативной схемы фидера. Элементами фидера являются узлы и линии. Первый узел фидера - это всегда центр питания, отпайка - точка соединения двух или более линий, трансформаторная подстанция - узел с ТП, а также переходные трансформаторы 6/10 кВ (блок - трансформаторы). Линии бывают двух типов: провода - воздушная или кабельная линия с длиной и маркой провода и соединительные линии - фиктивная линия с нулевой длиной и без марки провода. Изображение фидера можно увеличивать или уменьшать с помощью функции изменения масштаба, а также передвигать по экрану полосами прокрутки или мышкой.

Параметры расчетной схемы или свойства любого ее элемента доступны для просмотра в любом режиме. После расчета фидера дополнительно к исходной информации об элементе в окно с его характеристиками добавляются результаты расчета.

рис.1. Расчетная схема сети.

Расчет установившегося режима включает в себя определение токов и потоков мощностей по ветвям, уровней напряжения в узлах, нагрузочных потерь мощности и электроэнергии в линиях и трансформаторах, а также потерь холостого хода по справочным данным, коэффициентов загрузки линий и трансформаторов. Исходными данными для расчета являются измеренные ток на головном участке фидера и напряжение на шинах 0,38 - 6 - 10 кВ в режимные дни, а также нагрузка на всех или части трансформаторных подстанций [6]. Кроме указанных исходных данных для расчета предусмотрен режим задания электроэнергии на головном участке. Возможна фиксация даты расчета.

Одновременно с расчетом потерь мощности ведется расчет потерь электроэнергии. Результаты расчета по каждому фидеру сохраняются в файле, в котором они суммируются по центрам питания, районам электрических сетей и всем электрическим сетям в целом, что позволяет проводить подробный анализ результатов.

Детальные результаты расчета состоят из двух таблиц с подробной информацией о параметрах режима и результатах расчета по ветвям и узлам фидера. Подробные результаты расчета, можно сохранять в текстовом формате или формате Excel. Это позволяет использовать широкие возможности этого Windows - приложения при составлении отчета или анализе результатов.

В программе предусмотрен гибкий режим редактирования, который позволяет вводить любые необходимые изменения исходных данных, схем электрических сетей: добавить или отредактировать фидер, название электрических сетей, районов, центров питания, отредактировать справочники. При редактировании фидера можно изменить расположение и свойства любого элемента на экране, вставить линию, заменить элемент, удалить линию, трансформатор, узел и др.

Программа РТП 3.1 позволяет работать с несколькими базами данных, для этого необходимо только указать к ним путь. Она выполняет различные проверки исходных данных и результатов расчета (замкнутость сети, коэффициенты загрузки трансформаторов, ток головного участка должен быть больше суммарного тока холостого хода установленных трансформаторов и др.)

В результате коммутационных переключений в ремонтных и послеаварийных режимах и соответствующего изменения конфигурации схемы электрической сети могут возникнуть недопустимые перегрузки линий и трансформаторов, уровни напряжения в узлах, завышенные потери мощности и электроэнергии в сети. Для этого в программе предусмотрена оценка режимных последствий оперативных переключений в сети, а также проверка допустимости режимов по потере напряжения, потерям мощности, току нагрузки, токам защиты. Для оценки таких режимов в программе предусмотрена возможность переключении отдельных участков распределительных линий с одного центра питания на другой, если имеются резервные перемычки. Для реализации возможности коммутационных переключений между фидерами различных ЦП необходимо установить связи между ними.

Все перечисленные возможности существенно сокращают время на подготовку исходной информации. В частности, с помощью программы за один рабочий день один оператор может ввести информацию для расчета технических потерь по 30 распределительным линиям 6 - 10 кВ средней сложности.

Программа РТП 3.1 является одним из модулей многоуровневой интегрированной системы расчета и анализа потерь электроэнергии в электрических сетях АО - энерго, в которой результаты расчета по данному ПЭС суммируются с результатами расчета по другим ПЭС и по энергосистеме в целом [6].

Более подробно рассмотрим расчет потерь электроэнергии программой РТП 3.1 в пятой главе.
