Проектирование и расчет электрического освещения

Световой поток светильника ПВЛМ2´40 Вт – Фсв=2´3200=6400 лм. Длина ЛЛ-40 Вт – 1199 мм. Коэффициент запаса Кз=1,5. m=1,1. Тогда освещенность в точке А составит:

.

idth=39 height=0>

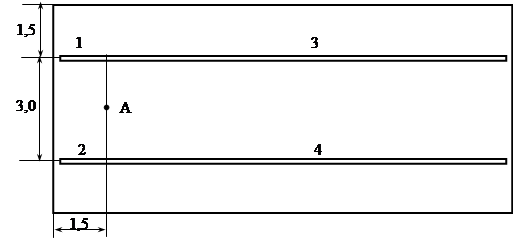

Рис. 2.14. Схема к расчету освещенности в точке А

2.4.5 Учет отраженной составляющей освещения

Учет отраженной составляющей необходим в тех случаях, когда основной расчет выполняется точечным методом, а коэффициенты отражения потолка и стен достаточно велики и применяемые светильники не относятся к классу прямого света (П).

Потребный световой поток ламп с учетом отраженной составляющей () можно определить по выражению:

, (2.23)

где Фл – световой поток ламп рассчитанный точечным методом;

hп – коэффициент использования при заданных значениях rп, rс, rр (определяется по табл. П11);

hпч – коэффициент использования для «черного» помещения при rп = rс = rр = 0 (табл. П11).

2.4.6 Рекомендации по оценке качественных показателей освещения

Как было указано в п. 2.2 в соответствии с CНБ2.04.05-98 качественными показателями освещения являются:

а) для производственных помещений – коэффициент пульсации освещенности (Кп), показатель ослепленности (r), коэффициент естественной освещенности (КЕО, ен);

б) для жилых, общественных и административно-бытовых зданий – цилиндрическая освещенность (Ец), показатель дискомфорта (М), коэффициент пульсации освещенности (Кп), коэффициент естественной освещенности (КЕО, ен).

Расчет качественных показателей освещения трудоемок, поэтому при проектировании осветительных установок практически не применяется. В справочной литературе [10, 11 и др] приведены таблицы, с помощью которых проверяется соответствие спроектированной установки требованиям норм.

Коэффициент пульсации освещения (Кп). В [14] описана методика расчета Кп в осветительных установках с источниками света массового назначения.

В проектной практике можно пользоваться таблицей П13, в которой приведены условия, при которых Кп не превышает нормируемых значений. Осветительные приборы с одиночными разрядными источниками света для уменьшения коэффициента пульсации включают на разные фазы трехфазной электрической сети. При этом относительное расстояние между светильниками не должно превышать предельных значений. Обычно Кп удовлетворяет требованиям норм, если принятое значение не превышает рекомендованных значений (табл. П8).

В случаях, не отраженных в табл. П13 производится проверка Кп по [11, табл. 8.12 – 8.14]. Для этого в расчетной точке определяется отдельно освещенность, создаваемая ОП каждой фазы. Наибольшая принимается за 100 %. Остальные две выражаются в долях этой величине.

Показатель ослепленности (r) определяется параметрами осветительной установки и характеристиками осветительного помещения.

В табл. 8.19 [11] приведены значения показателя ослепленности для ОУ с круглосимметричными ОП и лампами типа ДРЛ. В табл. 8.20 [11] – значения показателя ослепленности для ОУ выполненных линиями ОП с ЛЛ. Значения в таблицах приведены при коэффициенте отражения рабочей поверхности равным 0,1.

При коэффициенте отражения от рабочей поверхности rр > 0,1 или при использовании в ОП таких ИС, для которых нет таблиц, расчет показателя ослепленности может быть выполнен упрощенно соответственно по выражениям 8.17, 8.18 [11].

Значение цилиндрической освещенности (Ец) определяется по графикам (рис. 8.30 [11]), составленным в зависимости от характеристики освещаемого помещения (rп, rс, rр) с учетом классификации ОП.

Показатель дискомфорта (М). Для некоторых типов светильников в [10] приведены условия, при которых обеспечиваются нормированные значения М. При отсутствии данного типа светильников применяют табличный инженерный метод с использованием данных таблиц 8.21, 8.22 [11]. В табл. 8.23 [11] приведены значения индекса помещения iт, при которых обеспечиваются регламентируемые значения М. При этом iт должно быть больше фактического значения индекса помещения i.
