Проектирование и расчет электрического освещения
б) суммарная длина светильников равна длине помещения – задача решается путем устройства непрерывного ряда светильников;
в) суммарная длина светильников меньше длины помещения – принимается ряд с равномерными разрывами между светильниками.
По выражению 2.10 может решаться и обратная задача – по заданному световому потоку лампы, светильника для обеспечения нормируемой освещенности в поме
щении рассчитываться количеством источников света, светильников.
2.4.3 Метод удельной мощности освещения
Удельная мощность освещения представляет собой отношение суммарной мощности всех источников света к площади освещаемого ими помещения - Руд [Вт/м2].
Для различных типов светильников составлены таблицы удельной мощности [10] в зависимости от нормируемой освещенности, площади помещения и высоты подвеса светильников. Причем, каждая таблица соответствует определенному сочетанию коэффициентов отражения потолка, стен и рабочей поверхности.
Для некоторых типов светильников в упрощенной форме значения удельных мощностей освещения приведены в табл. П12.
Расчет данным методом сводится к следующему:
а) по одной из таблиц [10] или П12 наиболее близко отвечающей заданным условиям принимается величина удельной мощности;
б) определяется установленная мощность источников света в помещении:
Р=Руд×S, (2.12)
где S – площадь освещаемого помещения;
в) составляется схема (сетка) размещения светильников (см. п. 2.3.3) и подсчитывается их количество n;
г) определяется мощность светильника (источника света):
(2.13)
Если значения освещенности и коэффициента запаса отличаются от указанных в таблицах, допускается пропорциональный пересчет значений руд.
Если освещение выполнено светильниками с люминесцентными лампами, то по установленной мощности Р определяется мощность одного ряда и далее осуществляется компоновка его светильниками.
2.4.4 Точечный метод расчета
Точечный метод расчета освещения является обязательным для расчета освещенности негоризонтальных поверхностей, общего локализованного, эвакуационного, местного и наружного освещения. Он позволяет рассчитывать световой поток источника света, светильника, ряда светильников.
Существуют две интерпретации метода:
а) точечный метод с использованием пространственных изолюкс. Применяется для расчета освещения от точечных источников света (ЛН, ДРЛ, ДРИ и т.п.); люминесцентных ламп, длина которых не превышает 0,5Нр;
б) точечный метод с использованием линейных изолюкс. Применяется для расчета освещения от светящих линий.
Точечный метод с использованием пространственных изолюкс. Пространственные изолюксы или кривые значений освещенности составлены для стандартных светильников с условной лампой 1000 лм в прямоугольной системе координат [10] в зависимости от высоты подвеса светильника Нр и расстояния d проекции светильника на горизонтальную поверхность до контрольной (характерной) точки.
Порядок расчета данным методом следующий:
а) на плане помещения с известным расположением светильников намечается одна или две контрольные точки, в которых ожидается наименьшая освещенность. Например т. А (рис. 2.5);
б) определяются расстояния от контрольной точки до ближайших светильников, т.е. расстояния d1, d2, … d6;
в) в зависимости от типа светильников по кривым пространственных изолюкс [10] для каждого значения Нр и d находятся условные освещенности в люксах, т.е. соответственно е1, е2, …, е6. Значения е в большинстве случаев определяются путем интерполирования между значениями, указанными у ближайших изолюкс.
Рис. 2.5. Фрагмент плана помещения с расположением светильников и контрольной точки А
Если заданные Нр и d выходят за пределы шкал на графиках в ряде случаев возможно обе эти координаты увеличить (уменьшить) в n раз, так чтобы точка оказалась в пределах графика и определенное по графику значение е увеличить (уменьшить) в n2 раз. При отсутствии изолюкс для данного светильника можно воспользоваться графиком для излучателя, имеющего по всем направлениям силу света 100 кд (рис. 2.6).
![]()

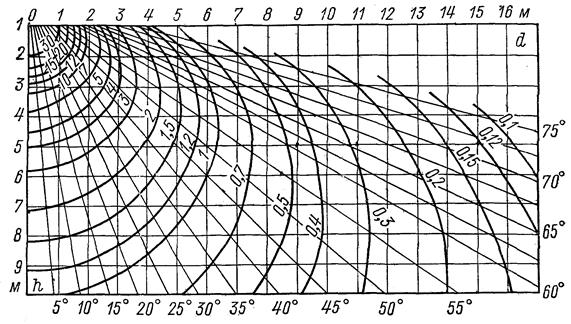

Рис. 2.6. Пространственные изолюксы условной горизонтальной освещенности. Сила света светильника по всем направлениям 100 кд
Значение условной освещенности e100 определяется по координатам Нр и d, одновременно по радиальным лучам находится значение a и по кривой силы света светильников Ia, тогда
; (2.14)
г) находится общая условная освещенность контрольной точки:
; (2.15)
д) определяется потребный световой поток лампы в одном светильнике по формуле:
![]()
(2.16)
где Еmin – нормируемая освещенность, лк;
Кз – коэффициент запаса;
m - коэффициент, учитывающий освещенность от удаленных источников света, принимается равным 1,1…1,2;
е) по полученному расчетному световому потоку выбирают мощность стандартной лампы.
При выборе контрольной точки на вертикальной или наклонной плоскости освещенность ее может быть определена по следующей исходной формуле:
, (2.17)
где Ia - сила света излучателя по направлению т. А (рис. 2.7);
a - угол между направлением к расчетной точке осью симметрии светильника;
q - угол наклона расчетной плоскости по отношению к плоскости, перпендикулярной оси симметрии светильника (горизонтальная плоскость). Знак "-" принимается при условии
.
В частном случает при горизонтальном расположении поверхности q = 0:
. (2.18)
![]() |

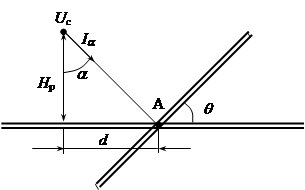

Рис. 2.7. К расчету освещенности от точечного источника света
Освещенность наклонной плоскости, выраженная через освещенность горизонтальной плоскости:
. (2.19)
Освещенность вертикальной поверхности:
(2.20)
или
. (2.21)
Пример 1. Определить освещенность в контрольной точке А (рис. 2.5). Для освещения помещения применены светильники типа НСП17 с лампами накаливания мощностью 200 Вт. Расчет производился методом коэффициента использования светового потока при нормируемой освещенности 200 лк.
