Тепловой расчёт промышленного парогенератора K-50-40-1

6 Расчёт пароперегревателя

Конструктивные размеры конструктивный расчёт перегревателя представлен в таблицах 6.1 и 6.2

На рис. 4 представлена схема пароперегревателя

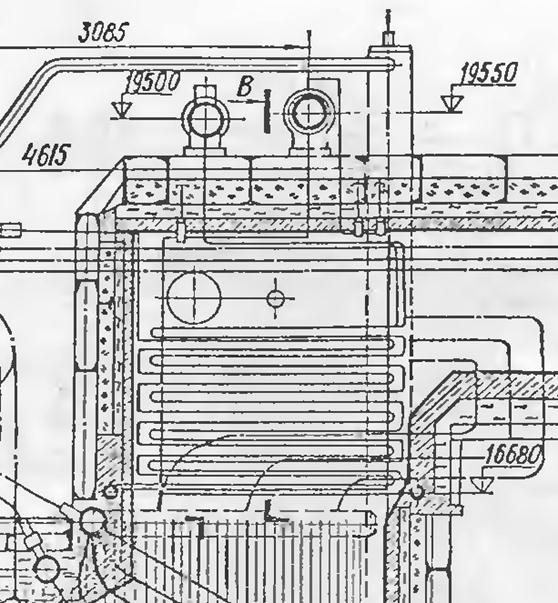

Рис.4 Схема пароперегревателя

ТАБЛИЦА 6.1Конструктивные размеры и характеристики перегревателя

padding="0" align="center">

Показатели

Еди-ница

Номера ступени участков по ходу пара

Наименование

Обозначение

I ступень

Наружный диаметр

d

мм

32

Внутренний диаметр трубы

dвн

мм

26

Кол-во труб в ряду

Z1

шт.

72

Кол-во рядов по ходу

Z2

шт.

22

Средний поперечный шаг

S1

мм

65

Средний продольный шаг

S2

мм

75

Расположение труб (шахматное, коридорное)

-

-

кор

Характер омывания (поперечное, продольное, смешанное)

-

-

поп

Средняя длина змеевика

L

м

2

Суммарная длина труб

∑L

м

3168

Площадь полной поверхности нагрева

H

м2

318,3

Площадь живого сечения на входе

F’

м2

8.36

То же, на выходе

F”

м2

12.52

Средняя площадь живого сечения газохода

Fср

м2

10.03

Толщина излучающего слоя

s

м2



Кол-во змеевиков, вкл. параллельно (по пару)

m

шт.

72

Живое сечение для прохода пара

f

м2

0.0382

ТАБЛИЦА 6.2 Конструктивный расчёт перегревателя

Величина

Единица

Расчёт

Наименование

Обозначение

Расчётная формула или способ определения

Диаметр труб

По конструктивным размерам

мм

32/26

Параметр пара на входе в ступень:

давление

температура

паросодержание

МПа

єС

4,4

256

0,985

Удельная энтальпия:

кипящей воды

сухого насыщенного пара

кДж/кг

кДж/кг

1115,5

2797,2

Удельная энтальпия пара на входе в ступень

кДж/кг

Параметры пара на выходе из ступени: давление температура удельная энтальпия

МПа

єС

кДж/кг

4,0

445

3367,58

Тепловосприятие пароохладителя

По выбору

кДж/кг

70

Тепловосприятие ступени

Q

кДж/кг

Энтальпия газов на входе в ступень

Из расчёта фестона

кДж/кг

14026

Температура газов на входе в ступень

То же

єС

995

Энтальпия газов на выходе из ступени

кДж/кг

Температура газов на выходе из ступени

По IJ – таблице

єС

657

Средняя температура газов в ступени

єС

Средняя скорость газов в ступени

м/с

Коэффициент теплоотдачи конвекцией

По рис. 6-5

Вт/(м2·К)

Средняя температура пара

єС

Объём пара

при средней температуре

По табл. VI–8

м3/кг

0,061

Средняя скорость пара

м/с

Коэффициент теплоотдачи от стенки к пару

По рис. 6–7

Вт/(м2·К)

Эффективная толщина излучающего слоя

s

м

Суммарная поглощательная способность трёхатомных газов

м·МПа

Коэффициент ослабления лучей трёхатомными газами

По рис. 5–5

1/(м·МПа)

8,75

Суммарная оптическая толщина запылённого газового потока

Степень черноты излучающей среды

a

По рис. 5–5

0,04

Коэффициент загрязнения

По § 6–2

м2·К/Вт

0,01

Температура загрязнённой стенки трубы

єС

Коэффициент теплоотдачи излучением

По рис. 6–12

Вт/(м2·К)

Коэффициент

A

По § 6–2

0,4

Глубина по ходу газов:

ступени (пучка)

объём перед ступенью

По конструктивным размерам То же

м

м

0,225

1,155

Коэффициент теплоотдачи излучением с учётом излучения газового объёма перед ступенью

Вт/(м2·К)

Коэффициент теплоотдачи от газов к стенке

Вт/(м2·К)

Коэффициент тепловой эффективности

По табл. 6–2

0,7

Коэффициент теплоотдачи

k

Вт/(м2·К)

Разность температур между газами и паром:

наибольшая

наименьшая

єС

єС

Температурный напор при противотоке

єС

Полный перепад температур газового потока в ступени

єС

Полный перепад температур потока пара

єС

Параметр

R

То же

P

Коэффициент перехода к сложной схеме

По рис. 6–15

1

Температурный перепад

єС

Площадь поверхности нагрева ступени

H

м2
