Элегазовый генераторный выключатель 10 кВ, 63 кА, 8000 А

1 только для варианта с разъединителем

2 номинальный ток соответствует окружающей температуре мах 40оС.

3 Температура для токоведущей части выключателя: для проводников 90 оС;

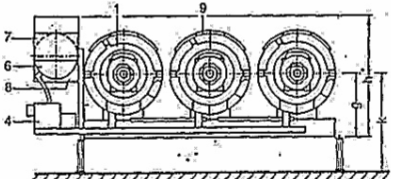

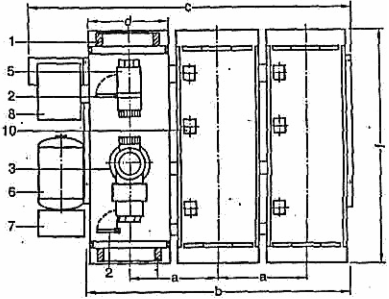

Рис 1.18. Генераторный выключатель типа НЕК с встраиваемым заземл

ителем и трансформатором тока в баковом исполнении.

1 – трансформатор тока, 2 – заземлитель, 3 – силовой выключатель, 4 – привод силового выключателя, 5 – разъединитель, 6 – бак высокого давления, 7 – компрессор, 8 – блок управления, 9 – окно для ремонта, 10 – предохранительные окна.

Таблица 1.5.

Монтажные параметры для генераторного выключателя типа НЕК, мм.

1 Возможны другие размеры

2 После установки

3 Зависит от расстояния между фазами

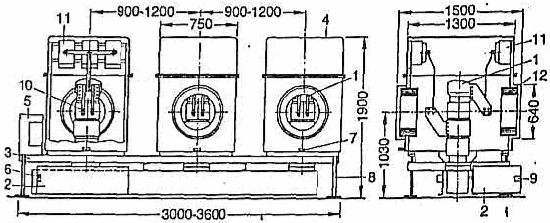

Рис 1.19. Схема генераторного выключателя типа HG в баковом исполнении с встраиваемыми трансформатором тока и трансформатором напряжения.

1 – дугогасительная камера, 2 – привод, 3 – портал, 4 – камера (бак), 5 – блок управления, 6 – шина заземления, 7 – заземлительный выход для корпуса, 8 – подножник, 9 – механический указатель положения, 10 – основной токоподвод, 11 – трансформатор напряжения, 12 – трансформатор тока электромагнитный.

Таблица 1.6.

Технические данные для генераторных выключателей типа HG.

1 Номинальный ток соответствует окружающей температуре мах 40оС. Температура для токоведущей части выключателя: для проводников 90 оС;

Для выявления областей больших токов и больших потерь, а также степени ограничения тока на разных частотах под влиянием поверхностного эффекта был проведен двумерный конечно-элементный анализ распределения тока в отдельных компонентах.

Для повышения точности модели итерационный процесс подкреплялся физической проверкой результатов, что позволило в конечном итоге найти оптимальное поперечное сечение проводника и идеальное распределение тепловых нагрузок в конструкции.

Ребра специальной конструкции, расположенные вокруг корпуса выключателя, увеличивают площадь его поверхности, способствуя тем самым максимальной теплоотдаче. Принудительное воздушное охлаждение, улучшающее конвективный теплообмен, позволяет повысить номинальный ток с 24 кА (при естественном охлаждении) до 38 кА.

Выводы

В данной главе рассмотрены особенности конструкции генераторных выключателей и преимущества установки их в генераторных цепях. При анализе отключаемых токов генераторных выключателей на различные классы напряжения при протекании токов к.з. от генератора и от системы выяснено, что современные генераторные включатели на напряжение 16-30 кВ способны отключить токи к.з. до 275кА . На основании этого были рассмотрены основные схемы включения ГВ на подстанциях. Приведены параметры и конструкции элегазовых генераторных выключателей ведущих зарубежных фирм. На основе чего можно говорить об актуальности проектирования элегазового генераторного выключателя 10кВ, 63кА, 8000А.

Глава 2. Взаимодействие выключателя с сетью

2.1 Анализ переходного восстанавливающего напряжения

При отключении короткого замыкания любого вида на контактах выключателя после погасания дуги восстанавливается переходное напряжение, обусловленное собственными параметрами сети в месте установки выключателя.

Формы ПВН в реальных сетях могут быть обобщены и заданы в виде огибающих, определяемых двумя параметрами: напряжением , условным временем его достижения ПВН (рис.2.1) для выключателей с кВ. Из-за влияния емкости со стороны источника питания происходит запаздывание роста ПВН на нормированное время [1].

Рис. 2.1. Номинальные характеристики ПВН, определяемого двумя параметрами

1 – условная граничная линия ПВН; 2 – линия запаздывания ПВН (параллельная граничной линии)

Параметры ПВН определяются следующими соотношениями:

(2.1)

, (2.2)

для выключателей с кВ:

(2.3)

(2.4)
