Электроснабжение механического завода местной промышленности

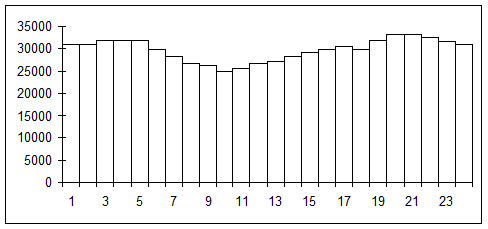

Рисунок - Суточный график электрических нагрузок

На рис. 4 приведен суточный график электрических нагрузок рабочего и выходного дней зимнего периода. Летний график строится и выглядит аналогично зимнему.

Для построения годового графика электрических нагрузок используется суточный график.

Рассчитаем число часов

использования максимальной нагрузки Тmax.

Суточный расход активной энергии рабочего дня зимой.

кВт×ч

Суточный расход активной энергии рабочего дня летом.

кВт×ч

Годовой расход активной энергии.

ч. ч.

кВт×ч

Определим число часов использования максимальной нагрузки.

ч.

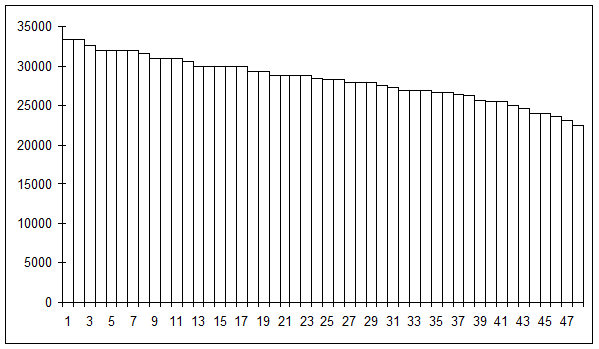

Рисунок – Годовой график электрических нагрузок.

5. Определения центра электрических нагрузок

Для построения рациональной СЭС промышленного предприятия важное значение имеет правильное размещение трансформаторных подстанций всех мощностей, напряжения, тока должны быть максимально приближены к центрам подключенных к ним нагрузок (ЦЭН). Это обеспечивает наилучшие технико-экономические показатели СЭС по расходу электроэнергии и дефицитных проводниковых материалов, т.е. минимум приведенных затрат. При проектировании СЭС разрабатывается генеральный план объекта, на который наносятся все производственные цеха, расположенные на территории предприятия. На генеральном плане указываются расчетные мощности цехов и всего предприятия. Для того чтобы найти наиболее выгодный вариант расположения понижающих подстанций и источников питания, составляют картограмму нагрузок.

Картограмма представляет собой размещенные на генеральном плане предприятия или плане цеха окружности, площади которых пропорциональны расчетным нагрузкам соответствующих цехов. Площадь сектора пропорциональна осветительной нагрузке цеха и определяется по выражению:

,

где m – масштабный коэффициент.

Угол характеризующий долю осветительной нагрузки, относительно расчетной нагрузки цеха определяется по выражению:

Координаты ЦЭН находятся по:

; ;

Результаты расчетов сведены в табл. 4.

По данным этой таблицы построим картограмму электрических нагрузок.

Таблица 4. Данные расчета картограммы электрических нагрузок.

№цеха

Uн, кВ

Рм, кВт

Ро, кВт

Хi. Мм

Yi, мм

r i, мм

α, град

Рм Хi

Рм Yi

1

0,4

106,845

3,44415

145

83

5,8318

11,6

15492,6

8868,17

2



761,941

100,197

80

16

15,573

47,34

60955,3

12191,1

3



959,493

2,43673

140

45

17,476

0,914

134329

43177,2

4



5083,1

22,6007

53

36

40,224

1,601

269404

182992

5



1850,94

5,81164

130

74

24,273

1,13

240622

136969

6



660,938

2,59843

120

59

14,505

1,415

79312,6

38995,4

7



679,414

9,25963

117

46

14,706

4,906

79491,4

31253

8



251,533

5,415

117

36

8,9479

7,75

29429,3

9055,18

9



472,487

17,4751

116

26

12,264

13,31

54808,5

12284,7

10



1080,27

5,69581

86

79

18,543

1,898

92903,3

85341,4

11



609,486

7,61238

90

36

13,929

4,496

54853,7

21941,5

12



796,187

3,88967

82

74

15,92

1,759

65287,4

58917,9

13



986,089

2,92428

64

83

17,717

1,068

63109,7

81845,4

14



729,397

4,16684

71

56

15,237

2,057

51787,2

40846,2

15



266,811

5,68584

75

47

9,2157

7,672

20010,8

12540,1

16



411,806

2,84292

74

24

11,449

2,485

30473,6

9883,34

17



168,285

2,89477

54

45

7,3189

6,193

9087,4

7572,83

18



255,769

4,14732

143

36

9,023

5,837

36575

9207,69

19



464,761

4,83289

60

25

12,163

3,743

27885,7

11619

20



183,386

5,54369

41

51

7,6403

10,88

7518,84

9352,71

21



834,607

4,60292

21

59

16,299

1,985

17526,8

49241,8

22



229

1,41948

36

22

8,5377

2,231

8244,01

5038,01

23



160,804

6,90408

30

78

7,1544

15,46

4824,13

12542,7

24



1235,38

5,26338

8

64

19,83

1,534

9883,02

79064,2

25



393,628

13,0686

10

54

11,194

11,95

3936,28

21255,9

26



499,549

12,0824

19

35

12,61

8,707

9491,43

17484,2
