Электроснабжение механического завода местной промышленности

;

; ;

;

.

Периодическая составляющая тока короткого замыкания в момент времени t=0 в точке К-3:

кА.

Ток подпитки от синхронного двигателя:

кА.

Полный ток короткого замыкания:

=9,67+9,39=19,1 кА;

Приняв ударный коэффициент kуд=1,4, получаем ударный ток К.З.

кА.

Точка К-4.

Определяется ток К.З.в точке К-4.

Для практических расчетов принято считать, что всё, находящееся выше шин ВН ТП есть система с бесконечной мощностью(Sс=¥; хс=0) Расчет производится в именованных единицах для ТП-5

Сопротивление трансформаторов ТМЗ-630/6 таблица 2.50 [2]:

RТ = 3,4 мОм; ХТ = 13,5 мОм;

Для определения сечения шинопровода находится расчетный ток в ПАР:

А.

где Ip-расчетный ток в аварийном режиме;

Выбираются шины прямоугольного сечения 100х6 Iдоп=1425А, длина шины 10м.

Сопротивление шин(R0=0,034 мОм/м Х0=0,016 мОм/м):

Rшин=0,34 мОм; Хшин=0,16мОм

Сопротивление автоматического выключателя включает в себя сопротивление токовых катушек расцепителей и переходных сопротивлений подвижных контактов(3): Тип ВА55-43 Iном=1600 А;

Rавт=0,14 мОм; Хавт=0,08 мОм;

Трансформатор тока типа ТПОЛ-1500/5-одновитковый Хтт=0;Rтт=0;

Cопротивление дуги определяется расстоянием между фазами проводников в месте короткого замыкания .Для трансформатора ТМЗ 630/6 Rдуги=7 мОм;

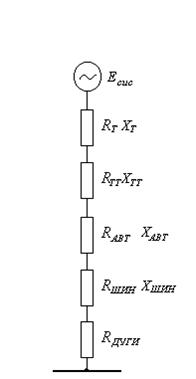

Результирующее сопротивление схемы замещения до точки K-4:

мОм.

Начальное значение тока короткого замыкания:

кА.

Ударный коэффициент :

кА.

Значение токов короткого замыкания по заводу.

Таблица 8



К-1

К-2

К-3

К-4

I”по,кА

5,83

10,49

19,1

13

iуд, кА

14,8

39,4

42,92

20,08

9. Выбор электрических аппаратов

9.1 Выбор аппаратов напряжением 110 кВ

Выберем выключатель 110 кВ

Условия выбора:

1.По номинальному напряжению

2.По номинальному длительному току.

Условия проверки выбранного выключателя.

1. Проверка на электродинамическую стойкость:

1.1. По удельному периодическому току КЗ

1.2. По ударному току КЗ

2. Проверка на включающую способность.

2.1. По удельному периодическому току КЗ

2.2. По ударному току КЗ

3. Проверка на отключающую способность

3.1. По номинальному периодическому току отключения

3.2. По номинальному апериодическому току отключения

4. Проверка на термическую стойкость.

Расчетные данные сети:

Расчетный ток послеаварийного режима IР = 165 А был найден в пункте 5.3. по формуле (5.3.4)

Расчетное время

где tРЗ – время срабатывания релейной защиты (обычно берется минимальное значение); в данном случае для первой ступени селективности tРЗ = 0,01 с.

tСВ – собственное время отключения выключателя (в данный момент пока не известно) действующее значение периодической составляющей начального тока КЗ IПО = 5,83 кА было рассчитано в пункте 7.1.;

Периодическая составляющая тока КЗ в момент расхождения контактов выключателя IПt в следствие неизменности во времени тока КЗ принимается равной периодической составляющей начального тока КЗ: IПt = IПО = кА;

Апериодическая составляющая полного тока КЗ в момент расхождения контактов выключателя определяется по выражению:

и будет определено позже;

расчетное выражение для проверки выбранного выключателя по апериодической составляющей полного тока КЗ:

расчетный импульс квадратичного тока КЗ

будет определено позже.

Согласно условиям выбора из [7] выбираем выключатель ВВЭ-110Б-16/1000 со следующими каталожными данными:

UНОМ = 110 кВ; IНОМ = 1000 А; IН откл = 16 кА; b = 25%; iпр СКВ = 67 кА; Iпр СКВ = 26 кА; iН вкл = 67 кА; IН вкл = 26 кА; IТ = 26 кА; tТ = 3 с; tСВ = 0,05 с.

Определяем оставшиеся характеристики:

Расчетное время по формуле :

с

Апериодическая составляющая полного тока КЗ в момент расхождения контактов выключателя по формуле :

кА

Расчетное выражение согласно формуле :

кА

Расчетный импульс квадратичного тока КЗ по формуле :

кА2×с
