Электроснабжение насосной станции

Лопастные насосы подразделяются на центробежные (радиальные), диагональные и осевые (пропеллерные). В центробежных насосах движение жидкости в рабочем колесе происходит от центральной части к периферии по радиальным направлениям, то есть в потоке частиц жидкости нет осевых составляющих абсолютной скорости. В диагональных насосах частицы жидкости движутся по поверхностям вращения с образующими,

наклонными к оси, то есть осевые и радиальные составляющие абсолютной скорости - величины одного порядка. В осевых насосах частицы жидкости движутся в осевом направлении. Лопастные насосы обладают малой способностью самовсасывания. Поэтому при пуске их всасывающую трубу и колесо заливают жидкостью, применяя различные способы. Лопастные насосы удобны для непосредственного соединения с современными типами электродвигателей. Лопастные насосы отличаются компактностью и легкостью.

К.п.д. лопастных насосов достигает 0,9 – 0,92 и в области умеренных напоров не уступает к.п.д. поршневых насосов. Поэтому при невысоких и средних напорах и больших подачах применяются исключительно лопастные насосы. Лопастные насосы находят широкое применение при подаче нефти и нефтепродуктов по трубопроводам, для подачи воды в нефтяной пласт при нефтедобыче, для подачи высоко агрессивных и токсичных жидкостей в нефтехимии. Фактором, ограничивающим частоту вращения и высоту всасывания лопастного насоса, является кавитация. При засасывании насосом жидкости из резервуара давление, в подводящем трубопроводе по мере продвижения жидкости в насос, падает и при входе на колесо может стать меньше давления упругости насыщенных паров жидкости. Происходит холодное вскипание жидкости. Образовавшиеся при входе паровые пузырьки в области повышенного давления на выходе рабочего колеса мгновенно конденсируются, что сопровождается характерными потрескиваниями, шумами. Это явление носит название кавитации насоса. При сильном развитии кавитации может произойти полный срыв работы насоса.

Кавитацию сопровождает ряд нежелательных в эксплуатации насосов явлений:

- эрозия материала стенок. Образовавшиеся пузырьки пара, попадая в область повышенных давлений, мгновенно конденсируются, при смыкании частицы жидкости, окружающие пузырёк, движутся ускоренно к центру пузырька, и при полном исчезновении пузырька эти частицы сталкиваются, создавая мгновенное местное повышение давления, которое может достигать больших значений. Такие давления на рабочих поверхностях каналов колеса приводят к сильным ударам, выщерблению, разъеданию материала стенок;

- повышение вибрации, которая приводит к быстрому изнашиванию подшипников;

- быстрая химическая эрозия рабочих органов насоса при выделении паров химически активной жидкости. Химическая эрозия увеличивается также с повышением в паровой фазе содержания кислорода, растворенного в перекачиваемой жидкости и перешедшего при кавитации в паровую фазу;

- сужение проходного сечения подводящих каналов и полный срыв работы насосов при активном холодном кипении, что связано с выделением растворенных газов, в том числе и воздуха, из жидкости при прохождении ею области вакуума.

Вихревые насосы получили наибольшее распространение в стационарных и передвижных установках мощностью не превышающие несколько десятков киловатт для перекачки маловязких жидкостей, не содержащих абразивных примесей. Напор вихревых насосов в 2 - 5 раз больше напора центробежных насосов при тех же значениях диаметра колеса и частоты вращения, но они отличаются низким к.п.д. (0,25 – 0,5).

Объемные насосы характеризуются тем, что рабочие органы их периодически образуют замкнутые объемы жидкости и вытесняют эти отобранные порции жидкости, увеличивая давление в нагнетательный трубопровод. Особенностями объемных насосов являются постоянное, почти герметичное, разделение всасывающей и нагнетательной камер, а также способность к самовсасыванию. Подача объемного насоса определяется геометрическими размерами его рабочих органов и числом циклов в единицу времени. Подача объемных насосов от 0,8 до 800 м3/ч. В объемных насосах величина напора принципиально не ограничена.

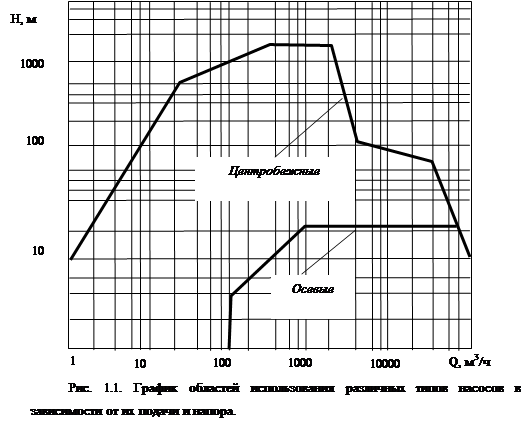

Области применения различных типов насосов в зависимости от их подачи и напора приведены на рис. 1.1 [1].

Центробежные насосы, применяемые в широком диапазоне напоров и подач, отличаются многообразием конструктивных исполнений. Они выполняются вертикальными и горизонтальными, как одноступенчатыми, так и многоступенчатыми, одностороннего и двустороннего входа.

Такое многообразие параметров и назначений центробежных насосов вызвало множество разных конструктивных решений. Конструкторам центробежных насосов приходится сопоставлять преимущества разных конструктивных решений и, анализируя их, находить самое оптимальное для каждого конкретного случая.

Определение числа и единичной подачи (напора) насосной установки производится по полной подаче (напору) насосной станции, по условиям оптимального числа центробежных насосов, исходя из необходимости маневрирования потоками перекачиваемой жидкости и надежности в электроснабжении.

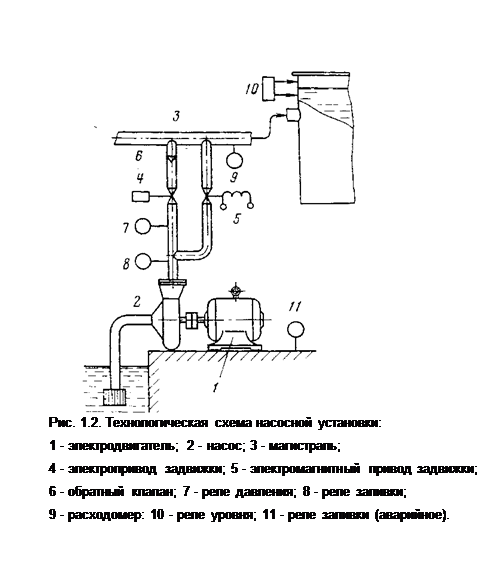

Технологическая схема насосной установки представлена на рис.1.2.

Насосная станция — это замкнутое помещение, в котором необходимо создать условия для работы обслуживающего персонала. Насосы с их приводами являются сильными источниками тепла в помещении. Например, некоторые части насосной установки (электродвигателя) нагреты постоянно свыше 100 °С. Эти источники тепла достаточно серьезно влияют на микроклимат внутри насосной станции. В летние месяцы работы насосной станции температура воздуха в помещении может достигать уровня, при котором невозможен комфортный и производительный труд человека. К тому же в любом помещении необходима периодическая замена воздуха. Этим целям служит вентиляция помещений. В дипломе необходимо реализовать вентиляцию на основании опыта уже устроенных систем вентиляции на уже существующих насосных станциях.

Два приточных вентилятора в блоке с калориферами устанавливаются по бокам от главных ворот, предназначенных для подачи транспорта. Калориферы необходимы для создания тепловой завесы в зимнее время, что повышает эффективность отопления и снижает сквозняки от дверей. Еще один блок приточной вентиляции с калорифером устанавливается у центрального входа в мастерскую с улицы. Три вытяжных вентилятора устанавливаются с задней стены насосной станции.

В конструкциях насосных установок имеется множество металлических деталей, которые при эксплуатации подвергаются термическому и механическому воздействию, и как следствие этого процесса они изнашиваются. Для изготовления простых новых деталей, и поддержания старых в нормальном состоянии, а также для плановых и аварийных ремонтов узлов и агрегатов машин в мастерской устанавливается группа металлообрабатывающих станков и сварочных автоматов. Перечень типового устанавливаемого оборудования:

- один сверлильный станок;
