Станция технического обслуживания легковых автомобилей с разработкой участка окраски

Подготовка и антикоррозионная обработка скрытых полостей

Ввиду применения сложного технологического оборудования и необходимости высококачественного выполнения работ обработку скрытых полостей рекомендуется выполнять только на станциях технического обслуживания автомобилей.

Порядок операций для защиты от коррозии скрытых полостей:

1. Установите автомобиль на подъемни

к, снимите детали и обивку, препятствующие доступу в скрытые полости.

2. Промойте водой 40—50 °С через технологические и дренажные отверстия скрытые полости, низ кузова, арки колес до вытекания чистой воды. При этом поворотные стекла должны быть закрыты, опускные — подняты.

3. Удалите попавшую в салон и багажник влагу, продуйте сжатым воздухом все скрытые полости и другие места нанесения антикоррозионных составов.

4. Перегоните автомобиль в камеру для нанесения антикоррозионного состава и поставьте на подъемник. Нанесите распылением антикоррозионный состав в места, указанные на рисунках 1, 2, и 3.

5. Опустите автомобиль с подъемника, очистите от загрязнения лицевые поверхности кузова ветошью, смоченной в уайт-спирите.

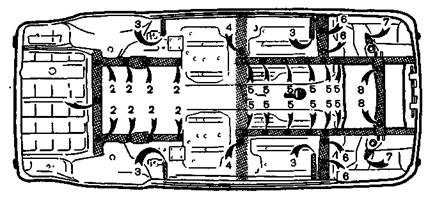

Рис. 1. Скрытые полости кузова (вид снизу):

1 — поперечины пола багажника, 2 — задних лонжеронов, 3 — кронштейнов домкрата, 4— средней поперечины пола, 5 — передних лонжеронов пола, 6 — усилителей передних лонжеронов, 7 — кронштейнов буферов передней подвески, 8 — поперечины передней подвески

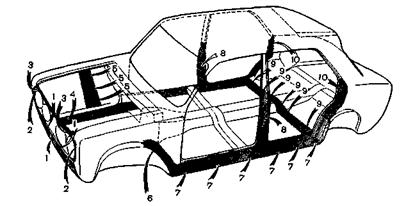

Рис. 2. Скрытые полости кузова (вид слева):

1 — нижней поперечины передка, 2 — кожухов фар, 3 — верхней поперечины передка, 4 — передних лонжеронов, 5 — стоек брызговиков, 6—под передними крыльями, 7 — внутренних и наружных порогов дверей, 8 — центральных стоек, 9 — задней поперечины пола, 10 — задних стоек.

Рис. 3. Скрытые полости кузова (вид справа):

/,—нижней поперечины задка, 2 — лонжеронов пола багажника, 3 — между крыльями и арками задних колес, 4 — поперечины пола багажника, 5 — карманов дверей, 6 — передних стоек, 7 — соединителей боковины и щитка передка, 8 — карманов капота

2.5 Восстановление антикоррозионного противошумного покрытия

низа кузова и арок колес

В процессе эксплуатации автомобиля покрытие на днище кузова от воздействия гравия, песка, соли, влаги повреждается и стирается. Оголенный металл подвергается коррозии.

На автозаводе на нижнюю поверхность основания кузова, арки колес и лонжероны для шумоизоляции и защиты от коррозии нанесена мастика.

Перед восстановлением покрытия установите автомобиль на подъемник, тщательно осмотрите низ кузова и выявите дефекты покрытия. Очистите от грязи низ кузова, удалите ржавчину шпателем, шкуркой или преобразователем ржавчины согласно инструкции. Обдуйте низ кузова сжатым воздухом.

Установите автомобиль на подъемник в камеру для нанесения мастики и снимите колеса.

Закройте барабаны и диски тормозов защитными кожухами, изолируйте плотной бумагой и клейкой лентой карданную передачу, глушитель, тросы и другие места, не подлежащие обработке мастикой.

Обезжирьте ветошью, смоченной в уайт-спирите, зачищенные до металла места. На зачищенные места нанесите распылителем или кистью грунт и выдержите 5—10 мин.

На дефектные места распылением или вручную (кистью и шпателем) нанесите мастику слоем 1—1,5 мм.

В холодное время года мастику перед употреблением выдержите в теплом помещении до повышения температуры не ниже 20 °С.

Загустевшую мастику разбавьте ксилолом до 3%.

Лакокрасочное покрытие, загрязненное мастикой, очистите ветошью, смоченной в уайт-спирите.

Просушите мастику при температуре 100—110°С в течение 30 мин или при 18—20 °С не менее 24 часов.

2.6 Герметизация кузова

Герметизация обеспечивается применением различных резиновых уплотнителей (рис. 4), уплотнительных мастик, резиновых заглушек для технологических отверстий и тщательной подгонкой сопрягаемых деталей.

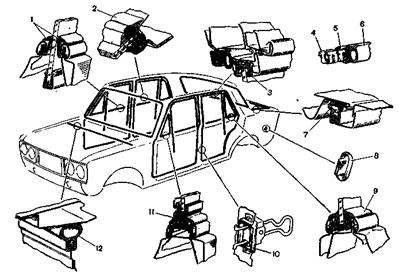

Рис. 4. Резиновые уплотнители:

1 — нижний уплотнитель стекла двери; 2 — уплотнитель ветрового к заднего стекол; 3— уплотнитель опускного стекда; 4 —каркас уплотнителя; 5 — кант уплотнителя; 6 — уплотнитель проема двери; 7 — уплотнитель крышки багажника; 8 — уплотнитель кронштейна бампера; 9 — уплотнитель неподвижного стекла двери; 10 — прокладка ограничителя открывания двери; 11 — уплотнитель поворотного стекла; 12 — уплотнитель капота.

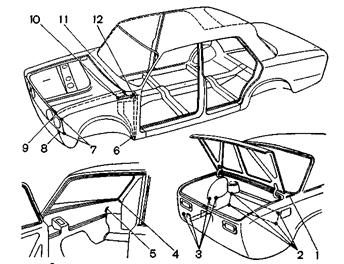

Рис. 5. Места нанесения невысыхающей уплотнительной мастики:

1 — стыки задних крыльев с панелью задка (внутри кузова); 2 — углы стыков гола багажника с задним полом, 3 — стыки полов под запасное колесо (топливный бак) с панелью задка, лонжеронами и задними крыльями, 4 — стыки основании наклонной часты передних стоек; 5 — стыки боковых панелей передка с верхними усилителями щитка передка, 6 — стыки щитка передка с боковыми панелями передка, 7 — стыки передних крыльев с соединителями крыльев; 8 —стыки соединителя крыла с брызговиками; 9 — стыки усилителей крыла с верхней поперечиной передка; 10 — стыки в углах нижней панели передка; 11 — углы и стыки панели рамы ветрового окна с крыльями и сточными желобками; 12 — стыки усилителей с передними стоиками боковин.

Снимая или устанавливая уплотнители с металлическими каркасами, не допускайте, чтобы сминался каркас, а на уплотнителях образовались гофры.

Швы контактной точечной сварки, которой сварены штампованные детали кузова, не дают плотного соединения. Они подвержены интенсивной коррозии, особенно на изгибах листов с малыми радиусами скругления и в местах перенапряжения металла.

От попадания влаги, грязи, сварные швы загерметизированы пластизолем Д-4А.

При замене отдельных деталей кузова после сварочных работ и нанесения грунта промажьте швы с обеих сторон пластизолем Д-4А. Нанесите невысыхающую уплотнительную мастику 51-Г-7 в угловые стыки и зазоры, показанные на рисунке 5.

2.7 Схема технологической окраски автомобиля

1

Вымыть автомобиль

Мойка “Hochdruckreiniger” NEPTUNE (400V,50Hz,IPX5)

Автошампунь, протирочная салфетка.

Время 15 минут

2

Заматовать окрашиваемую

поверхность

Орбитальная шкурильная машина (с пылеотводом)

Festool Lex 2 150/3 (8000 об/мин)

Наждачная бумага: P80-180 ( ремонтируемая деталь)

Р220-280 (неремонтируемая деталь)

3

Замаскировать не окрашиваемые части кузова

Скотч бумажный 3М, пленка маскировочная 07838 3М,

бумага маскировочная 6519 3М.

4

Обезжирить поверхность

Обезжириватель кузовов 3920S или 3911WB DuPont

5

Нанести грунт

Выравниватель

Пистолет для нанесения грунта Sata KLC

LE2001 / LE2004 / LE2007 (DuPont) - 2-компонентный грунт Low Emission (низкая эмиссия растворителя )имеющий 2 метода нанесения.

Цвет- белый, серый, черный.

830R (DuPont)- 2-компонентный не содержащий хроматов эпоксидный грунт.

Цвет – серо-зеленый.

42R / 44R / 46R (DuPont)- 1к протравливающий грунт-выравниватель на виниловой основе. Не содержит хроматов. Предназначен для обработки небольших прошлифованных до металла участков.

Цвет- белый, серый, темно-серый.

6

Высушить грунт выравниватель

В окрасочно-сушильной камере COBQUER при t 55 С

в течении 1 часа.

7

Зашкурить грунт до выравнивания

поверхности

Орбитальная шкурильная машина (с пылеотводом)

Festool Lex 2 150/3 (8000 об/мин)

Ручной рубанок для зашкуривания с пылеотводом 3М

Наждачная бумага; Р360-Р400-Р500 (сухая механическая)

Р1000-Р1200 (мокрая)

8

Перемаскировать не окрашиваемые детали

Скотч бумажный 3М, пленка маскировочная 07838 3М,

бумага маскировочная 6519 3М.

9

Обезжирить окрашиваемую деталь

Обезжириватель кузовов 3920S или 3911WB DuPont.

10

Нанести 1й слой краски

Окрасочный пистолет Sata SET RP

При температуре 22 С, выдержать 5 минут.

11

Нанести 2й слой краски

Окрасочный пистолет Sata SET RP

При температуре 22 С, выдержать 5 минут

12

Нанести 3й слой краски

Окрасочный пистолет Sata SET RP

При температуре, выдержать 15 минут

13

Сушка автомобиля

В окрасочно-сушильной камере COBQUER при t 60С

В течении 30 минут

14

Снять маскировочную пленку

Скотч бумажный 3М, пленка маскировочная 07838 3М,

бумага маскировочная 6519 3М.

15

Полировка окрашенной поверхности

Углополировальная машина Festool Rapiso.OBE 900-2500

(1050 Вт)

Полироль фирмы 3М: 09374-крупнообразивная

09375-среднеобразивная

09376-безобразивная для блеска

салфетка полировочная Kimberli-Clark 7213, подушка 3М, салфетка протирочная Kimberli-Clark 7643.

16

Сборка автомобиля,

Арматурные работы
