Таблица 3.2 Результаты расчетов сил сопротивления дороги (качения) и воздуха

№ п/п	Va, км/ч	="19%" nowrap valign=top > , Н	, Н	, Н
1	0	109,5	0	109,5
2	10	109,9	2,8	112,7
3	20	111,1	11,1	122,2
4	30	113	25	138
5	40	115,8	44,4	160,2
6	50	119,3	69,4	188,7
7	60	123,7	100	223,7
8	70	128,8	136,1	264,9
9	80	134,7	177,8	312,5
10	90	141,4	225	366,4
11	100	148,9	277,8	426,7
12	110	157,2	336,1	493,3
13	120	166,2	400	566,2
14	130	176,1	469,4	645,5
15	140	186,7	544,4	731,1
16	150	198,2	625	823,2
17	160	210,4	711,1	921,5

По рассчитанным значениям строим тяговую характеристику автомобиля (рисунок 3.1).

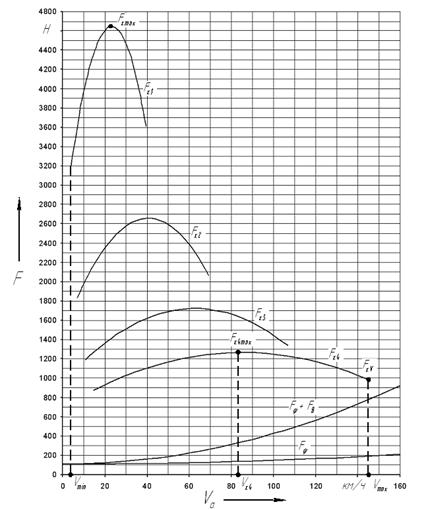

Рисунок 3.1 Тяговая характеристика автомобиля

Практическое использование тяговой характеристики автомобиля

По тяговой характеристике автомобиля определяем следующие показатели:

1. Максимальную скорость движения автомобиля. Ее определяют по абсциссе: точки пересечения кривых, совместной силы сопротивления воздуха и дорожного сопротивления и силы тяги на высшей передаче. У данного автомобиля сила тяги на высшей передаче, при максимальных оборотах двигателя больше совместной силы сопротивления воздуха и дорожного сопротивления. Можно сделать заключение, что у данного автомобиля имеется запас силы тяги, который позволит двигаться автомобилю по дороге с уклоном без снижения скорости.

Максимальная скорость движения автомобиля: Vmax = 145 км/ч.

2. Окружная сила Fкv при максимальной скорости Vmax: Н.
