Досмотровая рентгеновская техника

Стандартный вариант оборудования обеспечивает следующие функции:

Полиэнергетический режим работы.

Выбор глубины проникновения (большая, средняя, малая).

Различение неорганических/органических веществ оборудования.

Подчеркивание (улучшение контраста) границ изображения.

Различные способы подчеркивания границ изображения.

Возможность настраивать контрастность изображения

(цветного и черно-белого).

Негативное изображение.

Отображение картины в псевдоцветах.

Возможность подачи сигнала тревоги при появлении подозрительного багажа.

Увеличение изображения в 2, 4 и 8 раз.

Стабилизатор напряжения.

Опции:

Удаленное тестирование оборудования.

Системы для обучения персонала и тестирования.

Цифровое архивирование данных.

Подставка под монитор.

Счетчик времени работы оборудования.

Дополнительное оборудование для работы с багажом.

Генераторы рентгеновского излучения на 320 кВ и 450 кВ.

ИНСПЕКЦИОННО-ДОСМОТРОВЫЕ КОМПЛЕКСЫ

Инспекционно-досмотровые комплексы (ИДК) предназначены для интроскопии крупногабаритных объектов таможенного контроля, отличающихся значительными размерами, весом, составом конструкционных материалов, повышенной плотностью загрузки различными видами перевозимых в них товаров.

В соответствии с функциональным назначением ИДК делятся на два вида:

ИДК для интроскопии легковых автотранспортных средств (легковых автомашин, микроавтобусов, прицепов, передвижных дач, отдельных грузовых упаковок, не превышающих веса порядка 3-х тонн и размеров легковых автомашин);

ИДК для интроскопии крупногабаритных объектов, предназначенных для перевозки грузов (контейнеров, трейлеров, рефрижераторов, железнодорожных вагонов).

Тактико-технические характеристики ИДК должны обеспечить: возможность визуализации содержимого указанных видов объектов, распознавание находящихся в них различных устройств, предметов и веществ; определение загруженности объема контейнера товарами и осмотр пространственного расположения содержимого; координатную привязку обнаруженных предметов к местам расположения; возможность распознавания изделий из различных материалов (металлы, органические вещества); возможность просмотра конструктивных полостей и пространств между стенками, потолочными перекрытиями и полом контейнеров, узлов автомашин и железнодорожных вагонов.

Аппаратура позволяет осуществить детальный, фрагментарный просмотр отдельных зон инспектируемого объекта и его содержимого и увеличение изображения в несколько раз. Время интроскопии одного крупногабаритного объекта составляет 15—20 мин.

Системы для досмотра грузовых автомобилей:

RAPISCAN СЕРИИ 2XXX - системы, предназначенные для быстрого и эффективного инспектирования грузовых контейнеров и автомобилей. Они способны инспектировать авиационные грузовые контейнеры, большегрузные автомобили с максимальными габаритами 4,5 м по высоте, 3,5 м шириной, 25 м длиной и массой до 60 т. Такие системы используют унифицированные составляющие подсистемы для комбинирования их в различных конфигурациях для строительства оптимальных для любого применения систем.

Для получения изображения досматриваемого объекта используются высокоэнергетические рентгеновские лучи. Изображение сохраняется в компьютере системы вместе с данными товарно-транспортной накладной и другими данными, подлежащими детальному изучению или сравнению.

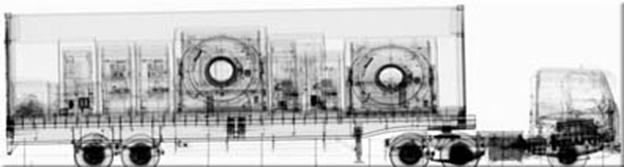

Рис. 2.11. Пример изображения на экране монитора сканируемого автомобиля

Системы комплектуются рентгеновскими генераторами, в зависимости от специфики досматриваемых грузов, энергией:

9 МэВ; 6 МэВ; 4 МэВ; 450 кэВ; 320 кэВ

Проникающая способность при использовании генератора 9 МэВ - 350 мм стали.

Системы Rapiscan 2ххх соответствуют стандартам и требованиям IAEA (International Atomic Energy Authority) и WHO (World Health Organisation). После досмотра грузов отсутствует остаточная радиация, вредные токсикологические, пищевые или микробиологические последствия при инспектировании продуктов питания.

Rapiscan 2100

Система низкой пропускной способности, в которой грузовой автомобиль паркуется внутри камеры досмотра и рентгеновская система перемещается вдоль автомобиля, генерируя изображение. Максимальная пропускная способность - около 10 грузовых автомобилей в час. Главное преимущество системы - небольшая площадь земли, требуемая для установки - 25х30 м.

Rapiscan 2200

Система стандартной пропускной способности со стационарной рентгеновской установкой и перемещением автомобиля конвейером низкой стоимости. Максимальная пропускная способность - около 10 грузовых автомобилей в час.

Rapiscan 2300

Система высокой пропускной способности со стационарной рентгеновской установкой и перемещением автомобиля конвейером высокого качества. Максимальная пропускная способность - около 35 грузовых автомобилей в час, что делает ее более эффективной в ситуациях, требующих высокого уровня досмотра.

Rapiscan 2400

Система для досмотра авиационных контейнеров. Пропускная способность может достигать 60 и более инспекций в час.

Мобильная система досмотра Rapiscan 3000

Источник излучения:

1 кюри - Кобальтовый Источник со средней энергией 1,33 MeV и 1,17 MeV.

Отклонение луча 70 градусов. Срок действия источника излучения: 5 лет. Уровень радиации в кабине оператора: меньше, чем 5 микро Сивертс. Доза радиации для сканируемого транспортного средства: меньше, чем 0,5 мР на сканируемую часть.

Защита:

Отдельный стальной и титановый транспортабельный корпус с двойными предохранительными заслонками. Они предназначены для безотказной работы в случае потери мощности или экстренной остановки в процессе досмотра. В другом случае заслонки нужны для автоматического заслона, обеспечивающего невозможность случайного облучения из-за отключения электричества.

Детекторная сетка:

600 - (Nal) йодисто-натриевых сцинтилляционных кристаллов с фото умножителями для образования изогнутой (L-образной) сетки изображения, встроенной в устойчивую к вибрации и защищенную от воздействий окружающей среды камеру из нержавеющей стали.

Проникающая способность:

150мм по стали с кобальтом, проникающая способность 175мм по стали может быть достигнута при снижении скорости сканирования.

Пропускная способность:

Средняя пропускная способность для грузовика, контейнера, вагона или машины 1-3 минуты, она зависит от размера досматриваемого транспортного средства и площади установки. Пропускная способность до 5 миль в час достигается при должных условиях зоны исключения и участка контроля для досмотра транспортного средства.

Дисплей:

21" SVGA цветной монитор

Компьютер оператора:

процессор Pentium 1,4 ГТц; 256 Мб RAM; CDRW-ROM; 30 Гб жесткий диск; Windows 2000.

Обработка изображения:

Программа обработки изображения, которая введена в Мобильную Систему использует собственные алгоритмы Rapiscan, которые были разработаны для Сектора Авиационной Безопасности и усовершенствованы для применения в досмотре карго-грузов. Это дает возможность операторам, которые хорошо знакомы с системами авиационной безопасности, начать работу с Мобильной системой после подготовки в течение короткого промежутка времени. Здесь используются многие ключевые усовершенствованные основные принципы обработки изображения.
