Устройство башенных кранов

У кранов с большой высотой подъема крюка для сокращения времени цикла применяется ускоренное опускание порожнего крюка.

У кранов с поворотной башней грузоподъемная лебедка, как и все остальные механизмы, расположена на поворотной платформе; у кранов с неповоротной башней — на противовесной консоли или внутри конструкции башни.

У башенных кранов с грузовой тележкой на стреле схема запасо

вки грузового каната (рис, 14 в) отличается от описанной выше тем, что неподвижный конец каната грузового полиспаста крепится к рычагу ограничителя, установленного у основания стрелы, а неподвижные блоки полиспаста находятся на грузовой тележке, перемещающейся по стреле.

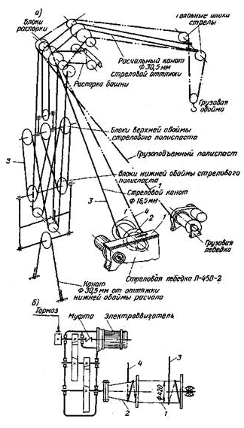

Рис. 15. Схема комбинированной запасовки грузового и стрелового канатов

Изменение вылета крюка у кранов с грузовой тележкой достигается реверсивной электролебедкой и системой направляющих блоков с тяговыми канатами, образующими бесконечную петлю, охватывающую направляющий блок, расположенный у оголовка стрелы. Концы канатов присоединены к барабану лебедки таким образом, что когда один конец навивается, то другой, наоборот, свивается, благодаря чему обеспечивается возвратно-поступательное перемещение грузовой тележки.

Конечные положения тележки на стреле фиксируются концевыми выключателями.

Благодаря применению грузовой тележки, передвигающейся по стреле, достигается горизонтальное перемещение груза, что создает особые преимущества при выполнении краном монтажных работ.

Механизм изменения вылета стрелы (крюка) башенных кранов с управляемой (маневровой) стрелой состоит из реверсивной электролебедки, направляющих блоков и канатного полиспаста.

В целях обеспечения более прямолинейной и горизонтальной траектории перемещения груза при изменении вылета стрелы стрелоподъемная лебедка ряда башенных кранов (рис. 15) выполняется с двумя барабанами, на один из которых навивается канат стрелового полиспаста, а на другой во встречном направлении обратная ветвь каната грузоподъемного полиспаста. При навивании каната стрелоподъемного полиспаста канат грузоподъемного полиспаста свивается. Соотношение диаметров барабанов и их профиль подбираются так, чтобы при подъеме или опускании стрелы груз не изменял бы своего положения по высоте над уровнем земли. Однако при спрямлении траектории перемещения груза не устраняется его раскачка.

Металлоконструкция башенного крана

Башня крана – обычно решетчатая квадратного сечения с поясами из угловой стали, состоит из отдельных секций, имеющих стандартные стыки, что дает возможность менять количество секций, а значит, и высоту крана. Стыки крепят болтами, работающими на срез, или применяют фланцевые стыки с болтами, работающими на растяжение. Стыки на фланцах упрощают сборку и удлиняют срок службы конструкций. Эти стыки уменьшают износ отверстий при повторных монтажах крана. Верхняя секция башни имеет обычно форму усеченной пирамиды.

В кранах с поворотными оголовками наверх башни опирается сферическая опора поворотной части крана, через которую на башню передаются вертикальная и горизонтальная нагрузки от момента. В уровне крепления стрелы на башне имеется опорный горизонтальный круг, по которому при повороте стрелы перемещаются горизонтальные катки нижней опоры поворотного оголовка. При расположении лебедок для поворота на консоли крана к низу опорного круга крепится поворотный круг из гнутого швеллера, на который наматывается канат для поворота стрелы.

При жесткой передаче вращения от механизма поворота к низу опорного круга крепится цевочное кольцо.

В кранах с поворотной башней к ее верху крепятся с одной стороны верхний блок полиспаста (стрелового), поддерживающего стрелу, а с другой стороны тяги, поддерживающие консоль контргруза. В уровне крепления низа стрелы в башне имеются фасонки с горизонтальными шарнирами для крепления стрелы.

В кранах МСК-5-20 и МСК-8-20 на верху башни на горизонтальном шарнире крепится стрела, другой конец которой тягой подвешивается к подстрелку, закрепленному на шарнирах в основании стрелы и удерживаемому полиспастом, закрепленным к раме поворотной части. С помощью этого полиспаста изменяется вылет стрелы.

Сферическая опора (крана БК-300) поворотной части состоит из стальной чащи, внутрь которой входит «гриб»; сферическая часть гриба имеет кривизну чаши. На гриб надеты бронзовое кольцо и втулка, несущая верхнюю часть опоры, соединенную с поворотной частью. Нижняя часть сферической опоры (чаша) соединяется с верхней секцией башни. Опора крепится болтами к горизонтальным диафрагмам башни и поворотной части.

Через центральное отверстие гриба пропускают канаты, идущие на лебедки, расположенные на портале, или кабель, идущий на лебедки, расположенные на консоли.

На сферическую опору передаются вертикальные нагрузки от поворотной части, стрелы, груза, консоли, контргруза, лебедок (если они расположены на консоли) и горизонтальная реакция от момента, создаваемого весом стрелы, поднимаемого груза и контргруза.

Приборы безопасного башенного крана

В зависимости от типа крана (мостовой, башенный, стреловой самоходный и т.п.) и рода привода (электрический, механический) кран снабжается рядом приборов и устройств, обеспечивающих его безопасную эксплуатацию. К таким приборам относятся:

1) концевые выключатели, предназначенные для автоматической остановки механизмов кранов с электрическим приводом. На кранах с механическим приводом механизмов, концевые выключатели не применяются. Требования по оборудованию грузоподъемных машин концевыми выключателями изложены в правилах по кранам;

2) ограничители грузоподъемности, предназначенные для предотвращения аварий кранов, связанных с подъемом груза массой, превышающей их (с учетом вылета крюка) грузоподъемность. Установка прибора обязательна на стреловых, башенных и портальных кранах. Краны мостового типа должны оборудоваться ограничителем грузоподъемности в том случае, когда не исключается их перегрузка по технологии производства. Требования к установке прибора содержаться в правилах по кранам;

3) указатель грузоподъемности, устанавливаемый на кранах стрелового типа, у которых грузоподъемность изменяется с изменением вылета крюка. Прибор автоматически показывает, какова грузоподъемность крана при установленном вылете, что помогает предотвратить перегрузки крана;

4) ограничитель высоты подъема, предназначен для срабатывания при достижении грузозахватным устройством предельной высоты подъема.

5) указатели угла наклона для правильной установки стреловых кранов, кроме работающих на рельсовых путях;

6) анемометр. Таким прибором должны оборудоваться башенные, портальные и кабельные краны для автоматической подачи звукового сигнала при опасной для работы скорости ветра;

7) противоугонные устройства, применяемые на кранах, работающих на наземных рельсовых путях, для предотвращения угона их ветром. Требования к этим устройствам изложены в правилах по кранам;
