Технические приемы ориентирования на местности

Рис.3 Схема определения расстояний по известным линейным размерам наблюдаемого объекта.

Ширину реки (или иного препятствия) на местности можно измерить т.н. геометрическим способом (шагами с последующим переводом полученного значения в метры (Федотов, Востоков, 2003)). Для этого (Рис. 4) вначале выбирают на краю противоп

оложного берега реки какой-либо заметный ориентир. Затем становятся напротив выбранного ориентира и под прямым углом к направлению на ориентир, вдоль берега отсчитывают определенное число шагов, например 50. На данное место устанавливают вешку и продолжают идти в том же направлении, отсчитывая такое же число шагов. Далее изменяют направление движения и идут под прямым углом от берега до тех пор, пока не окажутся на одной прямой с вешкой и выбранным ориентиром (в створе). Число шагов от берега до нашей остановки в створе и есть искомая ширина реки в шагах. Перевести его в метры не составляет труда, зная число своих пар шагов в 100м. Средняя длина шага – 0.7-0.8м.

Какими способами можно определить направления движения на местности (стороны света)? Очевидно, что самым распространенным способом определения необходимого направления движения туристов в походе является применение специального инструмента – компаса. Компас указывает направления на все стороны света; с помощью компаса можно измерить необходимые направления движения. Порядок измерения азимутов на карте был представлен нами выше. В этом разделе мы излагаем порядок определение азимута на выбранный ориентир (этот технический прием называют «визированием» или «определением пеленга»). Прием визирования используют, в частности, при определении точки стояния способом обратной засечки.

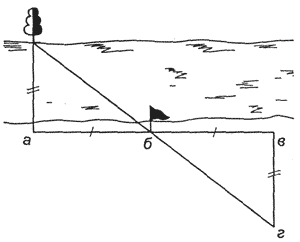

Рис. 4 Схема измерения ширины реки геометрическим способом. Расстояние «ВГ» равно ширине реки (расстоянию от точки А на одном берегу до выбранного, наблюдаемого ориентира на другом берегу) (по Вяткину Л.А. с соавт., 2001).

Чтобы измерить нужный азимут длинную грань подложки компаса (указатель направления на подложке) направляют на целевой ориентир местности. При этом удерживают компас горизонтально на уровне глаз и смотрят на ориентир вдоль грани подложки. Далее вращением шкалы колбы компаса добиваются того, чтобы красная стрелка компаса указывала на значение «ноль градусов» шкалы азимутов, соответствующее направлению на север (при этом стрелка располагается внутри нанесенных на дне колбы специальных рисок указателя севера). Наконец, снимают значение нужного азимута на шкале напротив черты-риски азимутов.

Если компаса в распоряжении туриста нет, то стороны света можно определить, например, по небесным светилам (смотрите так же лекцию «Основы техники ориентирования на местности»). В солнечный день

стороны света приблизительно можно определить по тени от предмета. На ровной поверхности земли втыкается палка (Рис. 5), так чтобы она отбрасывала отчетливую тень. Оконечность тени отмечается на земле (например, камнем). Далее следует подождать, по крайней мере, 15 минут, чтобы тень сместилась на несколько сантиметров в сторону от первоначального положения и поместить вторую метку на оконечность сместившейся тени. Внимание! Чем больше времени ожидания, тем точнее конечный результат измерения. Линия, проведенная через две метки, указывает направление восток-запад, причем первая метка всегда будет западной.

Стороны света можно так же определить по Солнцу и механическим часам. Положив часы горизонтально, и направив часовую стрелку на Солнце, мы получим направление линии север-юг как биссектрису между часовой стрелкой и направлением на цифру 12 (Рис. 6). Естественно, что до полудня надо делить пополам дугу, которую часовой стрелке осталось пройти до 12 часов, а после полудня – дугу, которую стрелка уже прошла после 12 часов (Алешин, Серебрянников, 1985). Данный способ определения вновь указан для местного (солнечного) времени и он «сработает», если в группе какие-либо часы установлены на данное время. В обычном же случае следует вводить поправку на декретное, летнее время. При определении направлений с помощью часов – чем выше Солнце, тем больше ошибка измерения.

Надежно определить стороны Света без компаса в лесу можно с помощью просек и квартальных столбов. Просеки обычно разбивают лесной массив на квадраты со стороной 2км (кварталы). Кварталы нумеруют в данном лесном хозяйстве по направлению с запада на восток (возрастание номера слева направо), доходят до границы соседнего лесного хозяйства и продолжают нумерацию в соответствии с правилами переноса.

Рис. 6 Определение сторон света по солнцу и часам (см. описание в тексте). По Алешину В.М., Серебрянникову А.В., 1985)

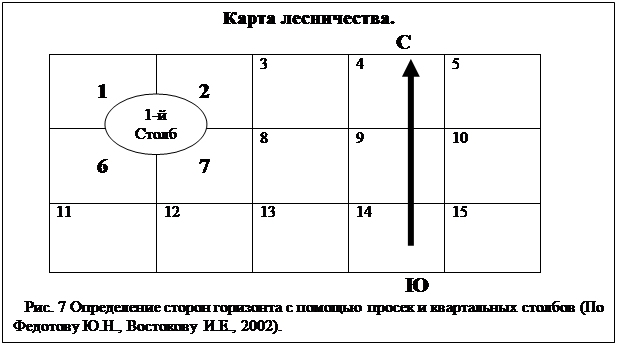

Таким образом, номера кварталов, указанные на квартальном столбе, стоящем на пересечении просек, изменяются на одну единицу с запада на восток, а резкий скачок в нумерации более чем на две единицы указывает на более южный квартал (Рис.7).

Какую технику применяют туристы для точного движения в заданном направлении с использованием компаса? Точное движение по азимуту производят следующим образом (Рис. 8).

· Устанавливают нужное показание азимута на шкале компаса с учетом магнитного склонения местности (с данными операциями Вы уже знакомы).

· Затем, удерживая компас перед собой, поворачиваются всем телом, вправо или влево, так чтобы красная стрелка компаса установилась между рисок указателя севера, начерченных на дне колбы (тогда значение шкалы 0º, соответствующее Северу, совпадет с направлением на Север местности).

· В результате длинная грань подложки (указатель направления на подложке) спортивного компаса покажет нужное направление движения.

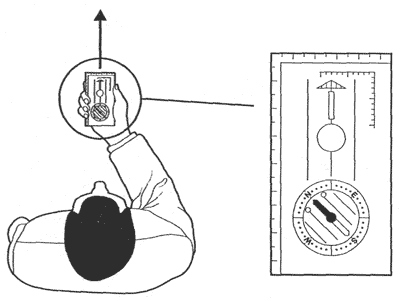

Рис. 8. Движение по точному азимуту (описание действий смотрите в тексте) (По Уилсону Н., 2004).

Турист строго в указанном компасом направлении намечает для себя какой-нибудь объект (дерево, куст и т. п.). Этот объект и будет первым промежуточным ориентиром. Нужно только чтобы ориентир был достаточно заметным и не терялся из виду при приближении к нему. Дойдя до первого промежуточного ориентира, таким же порядком, по компасу определяют второй промежуточный ориентир и двигаются, пока не достигнут его. Достигнув второго промежуточного ориентира, находят себе третий ориентир и т. д. При отсутствии видимых ориентиров в направлении движения (при продолжительном движении в условиях ограниченной видимости), туристы передвигаются просто в направлении, указанному боковой гранью подложки компаса, удерживая красную стрелку между рисок указателя Севера на дне колбы компаса.

3. Измерение высот и крутизны склонов на местности.
