Гидроцилиндр с односторонним штоком

D=F/ (F-f) или D=1/ (1-f/F); D=

λ - коэффициент сопротивления трения по длине трубопровода,

Σξ - сумма коэффициентов местных сопротивлений в соответствующей линии (вход и выход из трубы, внезапное расширение и сужение трубы, повороты, тройники и т.д.),

lвс, lн, lсл - длины трубопроводов соответственно вс

асывающей, напорной и сливной линии,

dвс, dн, dсл - диаметры соответственно всасывающей, напорной и сливной линии,

ρ - плотность жидкости,

Σ, Σ- потери давления в гидроаппаратах, установленных в напорной и сливной линиях соответственно.

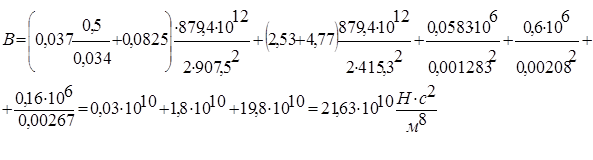

Используя для расчета потерь давления формулу (26), получаем:

×D3) ×Qн2×43) ×1010×Qн2=77,223×1010×Qн2 Н×с2/м8

В начале трубопровода гидросистемы необходимо иметь давление р для создания полезной нагрузки на гидродвигателе, а также для преодоления потерь давления Δр, начиная от всасывающей линии до конца сливной линии, то есть:

ртр=р+Dр=р+77,223×1010×Q2н (27)

Насос работает на трубопровод. Поэтому должны соблюдаться условия материального и энергетического баланса, то есть, какая будет подача насоса, такой же расход будет в трубопроводе и какое давление будет создавать насос, такое же давление будет в начале напорного трубопровода.

Эти условия будут выполняться в точке пересечения характеристики насоса рн=f1 (Q) с характеристикой трубопровода ртр=f2 (Q).

Характеристику насоса (рис.2) строим по двум точкам: первая точка (рном; Qном). Вторая точка: р=0, а расход жидкости определится по формуле (28):

Qт=V×nном=86×10-3×960=76,3л/мин (28)

Характеристику трубопровода строим по нескольким точкам, меняя значение расхода жидкости в выражении (27).

Таблица 7 - Значение полного давления в трубопроводе в зависимости от расхода

По точке пересечения характеристики трубопровода с характеристикой насоса - рабочей точке А находится действительная подача Qн=76,4 л/мин, развиваемое им давление рн=2,52 МПа и общие потери Δр=1,12 МПа в трубопроводах гидросистемы.

ркл=1,12×1,15=1,288 МПа

рклрном

1,2886,3

Предварительно выбранный насос удовлетворяет условиям давления в системе.

Зная действительную подачу Qн пересчитываем потери давления в гидроаппаратуре:

В напорной линии: для распределителя:

Dрраспр=0,0581 МПа при Q=76,4 л/мин

Для гидроклапана давления:

Dргидрокл. давл. =роткр+ Dрном, где роткр=0,15 МПа (29)

Dргидрокл. давл. =0,15×106+0,6×106=0,741 МПа

Для напорного фильтра:

Dрфильтр= Dрном

Dрфильтр=0,16×106=0,158 МПа

В сливной линии:

Для распределителя:

Dрраспр=0,141 МПа при Q=83,16л/мин

Для регулятора потока (расхода):

Dррегулятор. потока=(30)

где -коэффициэнт расхода дросселя (=0,65)

F - площадь отверстия щели (0,094 м2)

Dррегулятор. потока. ==0, 191 МПа

Общая потеря давления в гидроаппаратуре:

Dрга=Sрiн+Sрiсл =Dрраспрн+Dргидроклапн. давл. + Dрфильтр+ (Dрраспрсл+Dррегю. пот) ×Qcл/Qн (31)

Dрга=0,0581+0,741+0,158+ (0,141+0, 191) ×0,99=0,7991+0,33=1,129 МПа

Сравнивая потери давления в гидроаппаратуре с общей потерей давления гидросистемы, получим, что оно составляет:

Dрга/Dр=1,129/1,12×100%=100,8% (32)

4. Определение скорости рабочего и холостого хода, времени двойного хода поршня со штоком цилиндра

Уточненная скорость рабочего хода поршня со штоком определяется по формуле

uр. х= (34)

uр. х=76,4×1/ (0,0123-0,001) =76,4/0,0113=6,76 м/мин

Скорость холостого хода определяется по формуле (36):

uх. х=Qн×hоц/F (35)

Скорость холостого хода равна: uх. х=76,4×1/0,0123=6,22 м/мин

Время одного двойного хода поршня без учета сжимаемости жидкости рассчитывается по формуле (37):

t = (36)

где S - ход поршня

Dt - время реверса. Dt=с. При массе подвижных частей m=230 кг принимаем с=0,055 с1,5×м0.5.

Dt=0,055×=0,055×0,466=0,0256 с

Используя формулу (37), получаем:

t=0,0113×0,25×60000/76,4+0,0256=2,24с

5. Определение коэффициента полезного действия гидропривода

Коэффициент полезного действия для данной схемы определится по формуле
