Толщину стенок трубопровода можно определить по формуле (17):

, (17)

где - максимальное давление в гидросистеме;

d - внутренний диаметр трубопровода;

=6 - коэффи

циент безопасности;

- предел прочности на растяжение материала трубопровода, принимаем материал медь, для которой =250 МПа.

Толщину стенок трубопровода всасывающей линии, при максимальном давлении:



dвс==1,44.

Толщина стенок трубопровода напорной линии, при максимальном давлении:

dн==1,017 мм.

Выбираем толщину трубопровода напорной линии 0,8 мм.

Толщина стенок трубопровода сливной линии, при максимальном давлении:

dсл==1,34 мм.

По ГОСТ 617-90 выбираем стандартные наружные и внутренние диаметры труб:

Dнарвс=dвс+2dвс=23+2×1,5=26 мм

Dнарсл=dсл+2dсл =34+2×2=36 мм

Dнарн=dн+2dн =21,9+2×1,5=34 мм

При определении диаметров трубопроводов, производим уточненный расчет скорости рабочей жидкости по формуле (18):

. (18)

Для всасывающей линии:

uвс==1,41 м/с

Для напорной линии:

uн==3,09м/с

Для сливной линии:

uсл==1,85 м/с

3.2 Определение общих потерь давления, давления и подачи насоса, уточнение выбора насоса

Плотность масла при рабочей температуре можно определить по формуле:

rt= (19)

где r - плотность масла, кг/м3;

Dt - изменение температуры, °С;

b1 - коэффициент температурного расширения жидкости (для минеральных масел). b1=7×10-4), °C-1

rt= =879,4 кг/м3

Кинематический коэффициент вязкости nр при р=3,75 МПа определяется по формуле (20):

nр= (1+0,03р) ×n (20), nр= (1+0,03×3,75) ×21=23,78мм2/с

Коэффициенты сопротивления по длине трубопровода λ определяется в зависимости от режима движения жидкости и зоны сопротивления. Сначала определяется число Рейнольдса:

(21)

Для всасывающей линии:

Reвс=1400×34/23,78=2001,68

Число Рейнольдса Re<2320, значит, режим движения ламинарный и коэффициент сопротивления λ определится по формуле:

(22)

λвс=75/2001,68=0,037

Для напорной линии:

Reн=3090 23/23,78=2988,64

Число Рейнольдса 2310<Re<4000, значит, режим движения переходный и коэффициент сопротивления λ определится по формуле (23):

λн=2,7/Re 0,53 (23)

λн=2,7/ (2988,64) 0,53

Для сливной линии:

Reсл=1850×31/23,78=2411,68

Число Рейнольдса 2320<Re<4000, значит, режим движения переходный и коэффициент сопротивления λ определится как:

λсл=2,7/2411,690,53=0,042

При ламинарном режиме коэффициенты местных сопротивлений ξлр зависят от числа Рейнольдса и определяются по формуле:

xлр=x×b (24)

где b - поправочный коэффициент, учитывающий зависимость потерь в местном сопротивлении от числа Рейнольдса при ламинарном режиме.

Для всасывающей линии bвс=1,09, для напорной линии bн=1, для сливной линии поправочный коэффициент не учитывается.

Коэффициент местных сопротивлений ξ рассчитывается согласно схеме гидросистемы.

Таблица 6 - Коэффициент местного сопротивления

Участок	Расчетная формула	Значение	С учетом Рейнольдса
Всасывающий	xвс=xвх	0,5	0,5×0,165= 0,0825
Напорный	xн=2×xкрест +3×xпов+xвх. ц xкрест - крестовое разветвление (0,1) xпов - поворот трубопровода (0, 19) xвх - вход в гидроцилиндр (1)	2×0,1+3×1, 19+ 1=4,77	4,77×1=4,77
Сливной	xсл=xкрест +xпов+xвых xкрест - крестовое разветвление (0,1) xпов- поворот трубопровода (1, 19) xвых- выход из трубы в резервуар (1)	0,5+1, 19+=2,29	2,29

Площадь сечения трубопровода определяется по формуле (11):

Для всасывающей линии: Fвс=3,14×342/4=907,5 мм2

Для напорной линии: Fн=3,14×232/4=415,3 мм2

Для сливной линии: Fсл=3,14×3124=754,4 мм2

Определение потерь давления в гидроаппаратах:

Напорная линия: МПа

Для напорного фильтра:

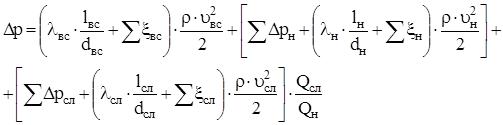

Сливная линия: МПаОбщие потери давления, состоящие из потерь во всасывающей, напорной и сливной, приведенной к напорной, линиях определяются по формуле:

(25)

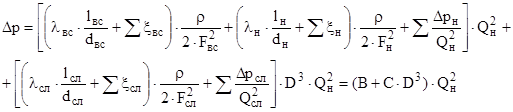

Выражая скорости движения жидкости в трубопроводах, потери давления в аппаратах Σ, Σи расход жидкости в сливной линии Qсл через расход Qн в напорной линии, можно получить:
