Разработка автоматизированного рабочего места оператора автотранспортного предприятия

Консольным называют интерфейс, который организует взаимодействие с пользователем на основе последовательного ввода и вывода информации в текстовом режиме по принципу «вопрос-ответ». Обычно такой интерфейс реализует конкретный сценарий работы, например: ввод данных – решение задачи – вывод результата (рис. 1.4, а). Единственное отклонение от последовательного процесса, которое обеспечивается дан

ным интерфейсом, заключается в организации цикла для обработки нескольких наборов данных (рис. 1.4, б). Подобные интерфейсы в настоящее время используют только в процессе обучения программированию или в тех случаях, когда вся программа реализует одну функцию, например, в некоторых системных утилитах.

а) б)

Рис. 1.4 – Структура программы с консольным интерфейсом

Интерфейс-меню, в отличие от консольного интерфейса, позволяет пользователю выбирать необходимые операции из специального списка, выводимого ему программой. В этом типе интерфейсов последовательность действий выбирается самим пользователем. Различают одноуровневые и иерархические меню. Первые используют для сравнительно простых случаев, когда вариантов немного (не более 5–7), и они включают операции одного типа, например, Создать, Открыть, Закрыть и т.п. Вторые применяются при большом количестве вариантов или их очевидных различиях, например, операции с файлами и операции с данными, хранящимися в этих файлах. На рис. 2.5 показана типичная структура алгоритма программы, организующей одноуровневое меню.

Алгоритм программы с многоуровневым меню обычно строится по уровням, причем выбор команды на каждом уровне осуществляется так же, как для одноуровневого меню.

Интерфейс-меню предполагает, что программа в любой момент времени находится либо в состоянии обслуживания меню (ожидания выбора со стороны пользователя), либо в состоянии выполнения операции. Пользователь, как правило, вынужден ожидать, пока выполняется выбранное им действие.

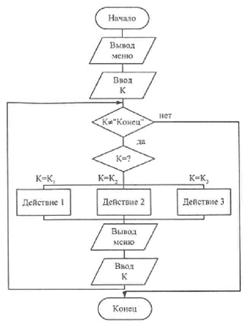

Рисунок 2.5 – Структура программы с интерфейсом-меню

Меню может быть построено различными способами. Простейший вариант реализации меню – вывод списка пунктов и предложение ввести номер пункта из этого списка. Более сложный вариант – список, по которому можно перемещаться с помощью клавиш (обычно клавиши управления курсором). Достоинства этого способа в том, что он удобнее, привлекательнее выглядит, не требует от пользователя соотнесения текста меню с номером пункта и уменьшает вероятность ошибки при выборе за счет того, что текущий пункт меню «подсвечивается».

В отличие от интерфейса-меню интерфейс со свободной навигацией обеспечивает возможность осуществления любых допустимых в конкретном состоянии операций, доступ к которым возможен через различные интерфейсные компоненты. На данный момент сформировался стандартный набор компонент пользовательского интерфейса, которые широко применяются в самых разнообразных программах и поддерживаются многими операционными системами и библиотеками. Поскольку даже разные реализации этих компонент подчиняются некоторым общим принципам управления, интерфейсы, построенные на их основе, привычны и понятны любому пользователю. Это является несомненным достоинством интерфейсов со свободной навигацией.

Внешний вид некоторых распространенных интерфейсных элементов в системе ОС Windows приведен на рис. 2.6. Перечислим эти компоненты (в скобках даны устоявшиеся английские названия):

- опция, флажок (checkbox), рис. 2.2, а;

- поле ввода (edit box), рис. 2.2, б;

- наборный счетчик (spin control, up/down control), рис. 2.2, в;

- кнопка (button), рис. 2.2, г;

- индикатор хода выполнения задачи (progress bar), рис. 2.2, д;

- ползунок (slider), рис. 2.2, е;

- списки: линейный (list box, рис. 2.2, ж), выпадающий (combo box, рис. 2, з), древовидный (tree control, рис. 2.2, и);

- переключатель (radio button), рис. 2.2, к;

- меню (menu), рис. 2.2, л;

- панель инструментов (toolbar), рис. 2.2, м.

Существенной особенностью интерфейсов со свободной навигацией является способность изменяться в процессе взаимодействия с пользователем, предлагая выбор только тех операций, которые имеют смысл в конкретной ситуации (например, блокируя ввод в те или иные поля).

Рис. 2. Компоненты интерфейса со свободной навигацией

Как правило, интерфейсы этого типа реализуют, используя событийное программирование и объектно-ориентированные библиотеки, что предполагает применение визуальных сред разработки программного обеспечения. Тем не менее, несложные интерфейсы со свободной навигацией можно реализовать и на процедурно-ориентированном языке (например, Delphi) в однозадачной операционной системе без событийного управления (например, MS-DOS).

Для разработки интерфейса АРМ была использована среда программирования Delphi 7.0. Эта среда программирования представляет собой систему, которая позволяет на самом современном уровне создавать как отдельные прикладные программы, так и разветвлённые комплексы, предназначенные для работы в портативных сетях и в Интернет. Основными особенностями данной системы программирования являются:

создаваемые ею программы, могут работать не только под управлением Windows;
