Разработка структуры вэб-представительства

Сборка Data – это сердце управляющей системы NHibernate. Именно здесь расположены классы, отвечающие за установление соединения с базой и его поддержание, здесь же хранятся сами объекты DAO, предназначенные для извлечения данных из БД и за их размещение и изменение.

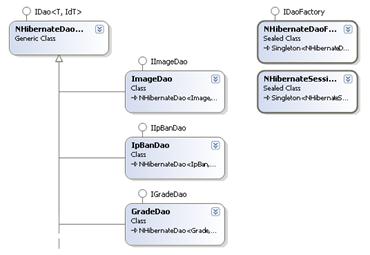

Ниже приведена диаграмма классов сборки Data. Обратите вн

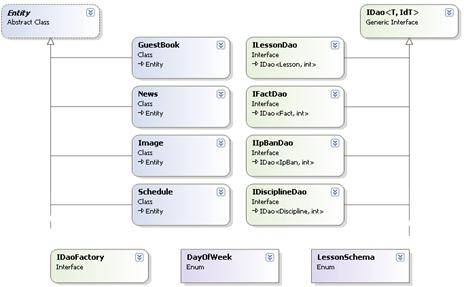

имание, как здесь органично находят применение интерфейсы из сборки Core. По идее из внешних сборок мы не должны видеть пространства имён и классы сборки Data, обращаясь к ней только через интерфейсы, описанные в Core.

Архитектура самого сайта как веб-ориентированного приложения основывается на философии ASP.NET 2.0 (см. главу 2.3) и на описанных в главе 2.1 паттернах проектирования.

В корневом каталоге размещаются файлы конфигурации и глобальный файл приложения, страница по умолчанию, служащая только для редиректа к основной структуре приложения, файл карты сайта и загрузчик изображений из базы, реализованный в виде веб-обработчика.

Также имеются папки:

– UI (User Interface) – папка, содержащая файлы разметки страниц и codebehind, а также css-файл со стилями и мастер-страницу, служащую для единообразного оформления (см. главу 2.3)

– Resources – разнообразные ресурсы приложения, как доступные для скачивания.doc и другие файлы, так и изображения, используемые на сайте, а также справка по использования bb-code и конфигуратор bb-code дешифратора.

1.2.4 Алгоритмы работы административной подсистемы

В этом разделе рассматривается не взаимодействие с пользователем (см. 1.2.2.), а принципы построения системы, позволяющие сделать её гибкой и настраиваемой.

Основным классом, отвечающим за пользовательский интерфейс приложения, является класс EditorFrame, представляющий собой Windows-форму и параметризованный типом конкретного редактора.

При создании объекта EditorFrame ему передаётся тип редактора (должен быть производным от базового типа BaseItemEditControl, который в свою очередь унаследован от UserControl), объект которого создаётся в конструкторе и встраивается в окно фрейма.

Таким образом, после того как пользователь выберет тип редактируемой таблицы (группы таблиц) он получает сгенерированное окно с нужным редактором. Всё это возможно благодаря единообразию модели NHibernate DAO и системе.NET Reflection, которые вместе позволяют использовать неизвестные заранее классы, определяемые во время выполнения.

Таким образом, мы имеем гибкую и простую в расширении систему, что доказывается тем, что она был написана мной для другого проекта и всего за вечер настроена для работы с новой базой, оставалось только написать конкретные редакторы, что, учитывая заложенное с помощью виртуальных методов единообразие, было рутинной задачей. И как всегда принципы повторного использования кода, заложенные в ООП, очень сильно упростили задачу.

1.2.5 Структура базы данных

База данных с правильной структурой обеспечивает доступ к обновленным и точным сведениям. Поскольку правильная структура важна для выполнения поставленных задач при работе с базой данных, целесообразно изучить принципы создания баз данных. Это позволит создать базу данных в соответствии с требованиями и с возможностью быстро вносить в нее изменения.

В основе процесса создания базы данных лежат определенные принципы. Первый принцип заключается в необходимости исключать повторяющиеся (или лишние) данные, т. к. они занимают место и повышают вероятность возникновения ошибок и неполадок. Второй принцип касается важной роли правильных и полных данных. Если база данных содержит неправильные данные, все отчеты, в которых данные объединяются, будут также содержать неверные сведения. Это может привести к принятию неправильных решений на основе отчетов.

Правильная структура базы данных подразумевает:

– распределение данных по тематическим таблицам в целях сокращения объема повторяющихся данных;

– добавление данных, необходимых для объединения сведений, которые содержатся в таблицах;

– возможность поддержания и отслеживания точности и целостности данных, соответствие требованиям к обработке данных.

Процесс разработки

Процесс разработки базы данных включает следующие шаги.

– Определение цели создания базы данных

Это позволяет подготовиться к выполнению следующих шагов.

– Поиск и организация необходимых данных

Следует собирать все данные, которые необходимо сохранить в базе данных – Распределение данных по таблицам

Требуется распределить элементы данных по группам или темам. Для каждой темы будет создана таблица.

– Преобразование элементов данных в столбцы

Требуется определить, какие данные требуется хранить в каждой таблице. Каждый элемент данных будет введен в отдельное поле и станет столбцом таблицы.

– Задание первичных ключей

Следует выбрать первичные ключи таблиц. Первичный ключ – столбец для однозначного определения каждой записи, по соглашению не должен иметь отношения к данным таблицы и служить только для целей идентификации. Я использовал автоинкреметирующиеся целочисленные значения.

– Создание связей между таблицами

Следует проанализировать все таблицы и определить, как данные одной таблицы связаны с данными других таблиц. Может быть необходимым добавить в таблицы поля или создать новые таблицы для создания необходимых связей.

– Усовершенствование структуры

Проверяется структура базы данных на наличие ошибок. Создаются таблицы и добавляется несколько записей с образцами данных. Анализ полученных результаты, внесение в структуру необходимых изменений.

– Применение правил нормализации

Применяются правила нормализации, чтобы проверить правильность структуры таблиц. В таблицы вносятся необходимые изменения.

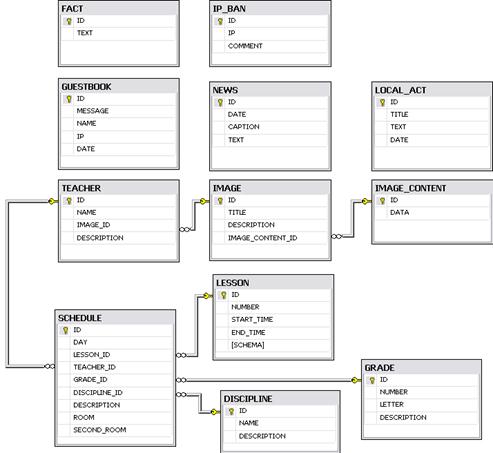

Ниже представлена структура базы данных для ГОУ СОШ №1194

2. Технологический раздел

2.1 Проектирование на языке UML

Разработка современного программного обеспечения начинается с проектирования. Проектирование призвано выразить структуру и поведение программы до её непосредственного кодирования, что позволяет избежать очень многих ошибок, точнее определить сроки разработки, распараллелить задачи между разработчиками.
