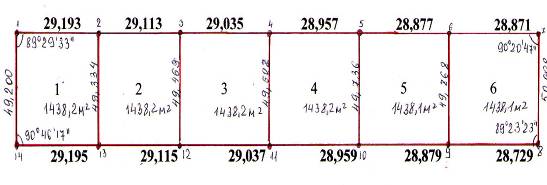

По формулам определяем площадь последнего участка:

P6=P1+P2=1/2*49,8687*28,87*sin89°29'33"+1/2*50,00*28,73*sin89°23'23"=1438,0м2

Р= Р проектная - Руч.= 8629,0-8628,9=0,1 м2

Вычисление элементов в массиве №2

Вычисление элементов участков квартала №2

S квартала =17874,4

Р9+10=Р1+Р2=1/2*102,3563*28,65*sin89°33'20"+1/2*102,21*28,79*sin89°46'16" = 2937,5 m2

∆P= P проектная - ΣPyч.= 17874,4-17874,7 = -0 ,3 м2

Решая прямую геодезическую задачу, находим координаты поворотных точек всех земельных участков кварталов.

По полученным данным составлен чертеж с проектными данными и разбивочный чертеж для выноса участков.

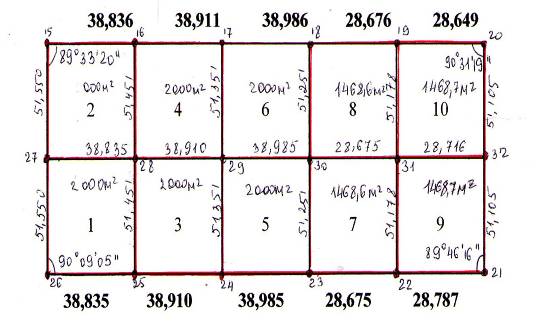

Чертеж с проектными данными

Глава 6. Общая технология разбивочных работ, методы подготовки исходных данных, способ полигонометрического (теодолитного) хода

6.1 Подготовка геодезических данных для выноса в натуру поворотных точек квартала секционной застройки

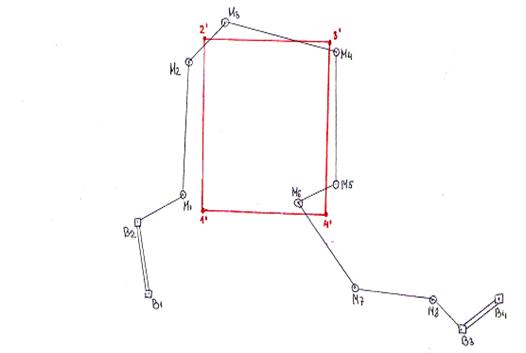

Схема теодолитного хода

Для выноса в натуру поворотных точек 1', 2', 3', 4' квартала секционной застройки был проложен теодолитный ход таким образом, чтобы расстояние от точек хода до поворотных точек было не более 100м, а расстояние между точками хода - не более 300 м

Координаты точек теодолитного хода были сняты с плана. Дирекционные углы и горизонтальные проложения линий теодолитного хода получены из решения обратной геодезической задачи по формулам:

Для контроля вычисляем сумму углов практическую и теоретическую по следующим формулам:

По полученным данным составлен разбивочный чертёж для выноса в натуру точек теодолитного хода. Вынос точек теодолитного хода проводился теодолитом 2Т5К.

Разбивочный чертёж для выноса в натуру точек теодолитного хода
