Геодезические работы

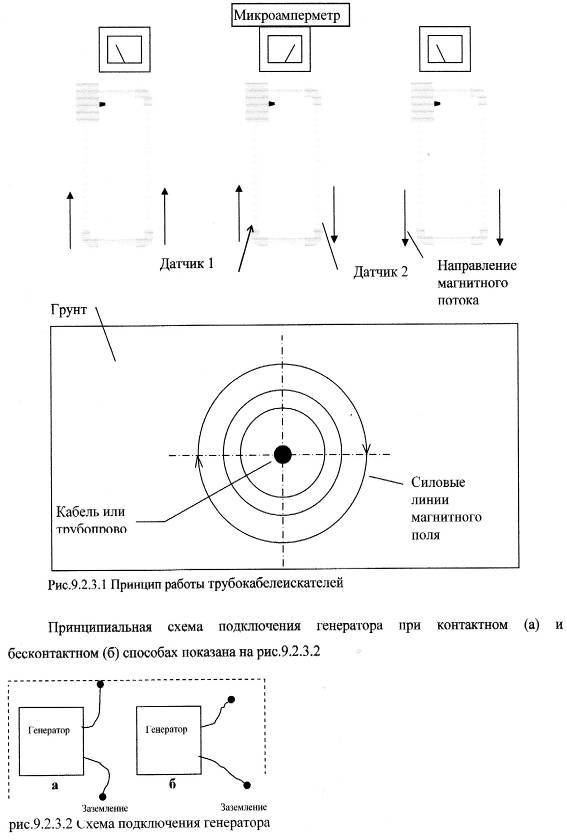

На рис. 7.2.3.1 изображен трубокабелеискатель над искомой коммуникацией в трех различных положениях. Стрелка прибора отклоняется тогда, когда направление вертикальной составляющей магнитного потока, вызванного током в коммуникации, в одном датчике противоположно направлению потока через другой датчик (это происходит тогда, когда прибор пересекает трассу коммуникации). На потоки одного направлен

ия прибор почти не реагирует.

Для выявления инженерных подземных коммуникаций используют два способа: контактный и бесконтактный.

При контактном способе электромагнитное поле вокруг кабеля (трубопровода) создается присоединяемым к нему генератором, а при бесконтактном – без непосредственного подключения генератора к исследуемой трассе, или без применения генератора в зоне действия блуждающих токов необесточенных стальных трубопроводов и кабелей.

Для поиска инженерных подземных коммуникаций делают следующее: вблизи предполагаемого места укладки коммуникации поисковый контур располагаю горизонтально на расстоянии 5-10 см от поверхности земли. С перемещением оператора к подключенному трубопроводу или кабелю в головных телефонах постепенно усиливается звук прерывистых посылок генератора, достигающий своего максимума, когда поисковый контур находится над инженерными подземными коммуникациями. Затем поисковый контур переводят в вертикальное положение, после этого определяют окончательное положение инженерных подземных коммуникаций на земной поверхности на минимум звуковых посылок генератора. При минимуме звукового тона отмечают на земле колышком или штырем точку на проекции оси инженерных подземных коммуникаций. Для контроля работу повторяют.

Передвигаясь с приемным устройством вдоль трассы, можно закрепить на земной поверхности ось инженерных подземных коммуникаций, точки ответвлений и др.

Глубину заложения определяют следующим образом. Вначале на земле отмечают положение проекции оси трассы и намечают на ней точку. Затем располагают приемное устройство нижней частью антенны к земле под углом 45°. Перемещают его в плоскости, перпендикулярной к направлению коммуникации до тех пор, пока в наушниках не будет минимума звукового тона. Положения приемного устройства в этот момент фиксируют колышком. Глубина заложения равна расстоянию от точки на оси проекции коммуникации до точки наименьшей слышимости звука. Для контроля и повышения точности определения глубины заложения работа повторяется путем перемещения приемника в противоположную сторону от оси инженерных подземных коммуникаций. За окончательное значение глубины принимают среднее из двух измерений, которые производятся с помощью металлической рулетки.

7.3 Геодезическое обеспечение кадастра инженерных подземных коммуникаций

Определение положения (координаты) смотровых колодцев канализационной и водопроводной сетей, расположенных на участке застроенной территории. Результаты соответствующих измерений представлены в абрисе (рис. 7.3.1).

Координаты пунктов ОМС и колодца № 39 представлены в таблице 7.3.1

Таблица 7.3.1

Координаты исходных пунктов

Пункт

Координаты пунктов ОМС2



Х,м

Y,m

086

34084,45

3559,75

087

34048,15

3559,85

204

34275,15

3540,95

Координаты колодцев

Кол. №39

34229,30

3500,66

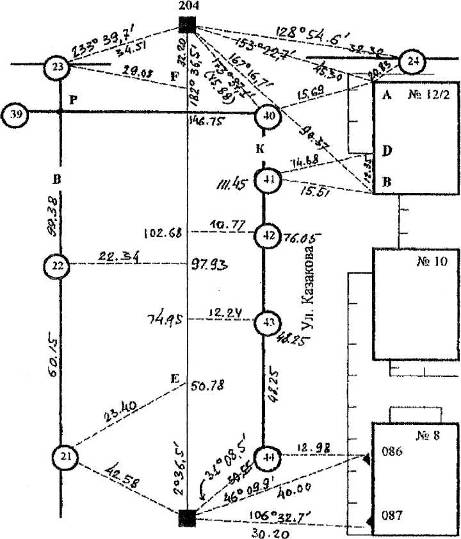

Рис. 7.3.1 Абрис съемки смотровых колодцев канализационной и водопроводной сетей

7.3.1 Вычисление координат съемочной станции (привязка к парным стенным знакам) - линейной засечкой с пункта 086 и 087:

Х3=34056,75 м; Y3=3530,90 м

7.3.2 Вычисление координат смотровых колодцев.

7.3.2.1 Методы определения положения каждого из колодцев представлены в таблице 7.3.2.

Методы определения координат колодцев

№ колодцев

Метод определения



Первое определение

Второе определение

1

2

3

44

Полярный со ст. 3

Линейная засечка от п. 086 и

ст. 3

43

Перпендикуляров (по створу ст.З - п.204 (74,95) и по перпендикуляру вправо (12,24)

От колодца №44 по створу трассы кол. 44 - кол. 40

42

Перпендикуляров (по створу ст.3-п.204(102,68)и по перпендикуляру вправо (10,77)

От колодца № 44 по створу трассы кол. 44 -кол. 40

41

Линейная засечка от промежуточной точки D и линии А-В

От колодца № 44 по створу трассы кол. 44 - кол. 40

40

Полярный метод с п.204 (от направления на ст.З)

Линейная засечка от п. 204 и точки А

24

Полярный метод с п.204 (от направления на ст.З)

Линейная засечка от п. 204 и промежуточной точки А

23

Полярный с п.204 (от направления на ст.З)

Линейная засечка от пункта 204 и промежуточной точки F

22

Перпендикуляров (по створу ст.З - п.204 (97,93) и по перпендикуляру влево (22,34)

От колодца 21 по створу трассы кол.21 - кол.23

21

Полярный со ст.З

Линейная засечка от промежуточной точки Е и ст.З
