Гамма-Гамма каротаж в плотностной и селективной модификациях

Наиболее важный вывод — уменьшение влияния глинистой корки с увеличением длины зонда z. При увеличении z от 35 до 100 см влияние промежуточ­ной среды уменьшается примерно в 2 раза, но еще остается достаточно большим (0,04—0,06 г/см3 на 1 см глинистой корки), что не позволяет отказаться от учета этого фактора и соответствующей корректировки результатов ПГГК. <

p>Геометрическая глубинность R, увеличивается с уменьшением плот­ности ρ, и ростом длины зонда z, в среднем составляет около 7—12 см.

Таким образом, информация при ПГГК усредняется по достаточно

большому объему горных пород. Однако по сравнению с данными, полученными из керна, наши данные более представительны и кондиционны, т.к. получены при глубинных условиях.

Аппаратура для скважинных измерений.

Для исследования нефтяных и газовых скважин, как правило, применяются двухзондовые измерительные установки, экранированные от скважины, с азимутальной коллимацией излучения источника и регистрируемого излучения (рис. 5, а—в). Для измерения плотности углей и углевмещающих пород в скважинах малого диаметра (dc<130 мм) используется центрированная двухзондовая измерительная установка ПГГК без ази­мутальной коллимации излучения (рис. 7, г). Для качественного расчленения пород по плотности на месторождениях твердых полезных ископаемых используются однозондовые измерительные установки ПГГК без коллимации излучения (рис. 7, д), длина зонда которых выбирается в зависимости от объекта исследования (30—40 см для угольных и 20—30 см для рудных скважин).

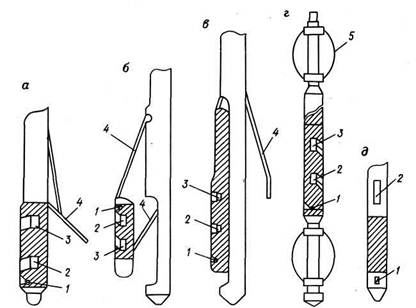

Рис.5. Конструкции измерительных установок ПГГК:

а — прибор СГП2-АГАТ; б — модуль ПГГК аппаратуры МАРК-1; в — ПГГК фирмы „Шлюмберже", г — КУРА-3, д — КУРА-2. 1 — источник гамма-квантов; 2 — детектор ближнего зонда; 3 — де­тектор дальнего зонда; 4 — прижимное устройство; 5 — центрирующее устройство.

Совместная обработка показаний двух зондов ПГГК в процессе каротажа позволяет ослабить влияние промежуточной среды (глинистой корки, локальных каверн) на результаты измерения плотности горных пород. Параметры зондов (длина зонда, углы коллимации излучения, пороги энергетической дискриминации) выбираются из условия разных глубинности и чувствительности зондов к изменению плотности пород и параметров промежуточной среды.

Глава 3. Селективная модификация Гамма – Гамма каротажа.

В селективной модификации применяют источники мягкого излучения, дающие поток гамма – квантов с энергией менее 0,3 – 0,4 МэВ, а детекторы регистрируют мягкую компоненту с Е < 0,2 МэВ. Применение ГГКс решает, в общем случае, задачи по изучению вещественного, элементного состава горных пород через определение эффективного атомного номера Zэф.

3.1. Физические предпосылки метода.

Физическая сторона метода основывается на фотоэлектрическом поглощении гамма – квантов К – электронами (далее - фотоэффект). Сам процесс рассмотрен в главе 1. Из представленной физической сущности фотоэффекта очевидно, что сечение фотоэффекта прямо пропорционально Z5 (в некоторой литературе [1] – Z4). С другой стороны – кусочно от отношения энергии электрона к энергии гамма – кванта (термин «кусочно» объясняется законом τ = f (Eγ), приведённом графически на рис 2 – б. Для микроскопического сечения формула выглядит:

τфмикр = const Z5 ( me c2 / En) (3.1)

Еy к кр зависит от элемента, у тяжёлых элементов с большим Z она выше. По группам пород Zэф распределён следующим образом: 6,3 – 6,5 для каменного угля, до нескольких десятков для тяжёлых соединения – барит – 45,6. Для галенита – 77,6. В осадочных породах от 11,5 до 15,5, у воды – 7,5.[2]

Из формулы макроскопического сечения фотоэффекта [1.2*] видно, что кроме микроскопического сечения оно прямо зависит также от плотности. Для устранения неустойчивости (третье условие Адамара) необходимо аппаратно – методически устранить эту зависимость. Это осуществляется применением инверсионных зондов, двойных, двухлучевых и каплевидных, описание зондов ниже. Здесь отмечу, что также, как и при ГГКп необходимо априори знать интервал разброса значений плотностей в разрезе, чтобы корректно выбрать длину зонда, с тем, чтобы значения ρi×Lпринадлежали области инверсии.

Исключив, таким образом влияния плотности на макроскопическое сечения, можно утверждать, что вероятность поглощения гамма – кванта, с коррекцией на его энергию будет однозначно зависеть от Zэф. Полевые измерения реализуются в измерении скорости счёта гамма – квантов, пришедших на детектор в инверсионной области, где скорость счёта или интенсивность Jyy функционально зависят от Zэф среды, характер зависимости обратно пропорциональный, но осреднённому по объёму области, в котором существует поле. Функциональная связь обусловлена тем, что чем выше Zэф (при одинаковой энергии) тем вероятнее захват гамма - кванта и ,таким образом, его «неприход» на детектор. Отмечу, что эта область осреднения не ограничивается дальней границей инверсии, так как на этих энергиях ощутимо вероятны отражения назад (рис 5).

3.2 Аппаратура селективной модификации. [2]

Облучение исследуемой среды гамма - квантами и регистрация рассеянного гамма - излучения осуществляют с помощью зондовых устройств скважинного прибора. Зондовое устройство включает в себя источник излучения, детектор и экраны. В прижимных зондах источник и детектор помещены в экраны из тяжелого вещества (свинец, вольфрам) с ориентирован­ными коллиматорами (апертура раскрытия 20—70°), контактирующими со стенкой скважины (рис. 8). В зондах без принудительного при­жатия к стенке скважины или центрированных коллимации нет, аесть только экран между источником и детектором или имеется «кру­говая» коллимация (апертура раскрытия 360°). Прижимные зонды обычно используют в скважинах, заполненных водой или промывочной жидкостью, а зонды без прижатия или центрированные — в сухих скважинах.

В табл. приведены источники гамма - квантов, которые рекомендуется ис­пользовать при СГГК.[2]

Источники гамма - квантов для СГГК

Полезные ископаемые Zэф Источники

Угли, вода, борное сырье и др. 6—12 l09Cd, 14C, 35S, l70Tm

Руды Al, Ti, Fe, Cr, Ni, Cu 12—30 75Se, "Co, 24lAm, l39Ba

Руды Ba, Pb, Sb, Hg, Sm, W, Mo 20—50 75Se, l33Ba, 137Cs и др.

Количественные определения Zэф пород и руд осуществляют на осно­ве эталонирования аппаратуры СГГК в средах с известными значениями этого параметра и установления зависимостей.

Характеристическое излучение тяжелых элементов (Pb, W, Hg и др.), вхо­дящих в состав пород и руд в заметных количествах, вносит вклад в регистрируемую интенсивность Iy и ошибку в определение Zэф. Поэто­му энергетический порог регистрации Iпор должен быть установлен на уровне края поглощения гамма - квантов самого тяжелого элемента, вхо­дящего в заметных количествах (более 0,1%) в состав породы и руды.
