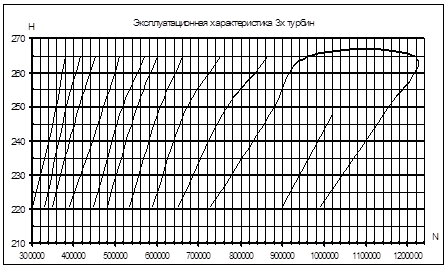

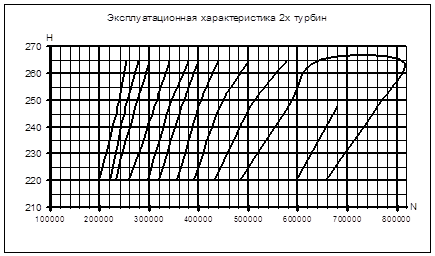

Здание ГЭС

3. Расчет турбинной камеры и отсасывающей трубы

Тип турбинной камеры, служащей для подвода воды к рабочим органам гидротурбины, зависит, главным образом от ее мощности и расчетного напора. Крупные и средние реактивные ги

дротурбины при напорах 40÷700м оборудуются металлическими спиральными камерами. Металлические спиральные камеры, как правило, выполняются с круглыми сечениями с углом охвата 345-350о. Гидромеханический расчет таких камер выполняется по условию аналитическим способом. При этом в качестве исходного используется уравнение:

φ - координатный угол сечения спирального канала, отсчитываемый от зуба; ρ - радиус сечения спирали; с - постоянный коэффициент

Значение коэффициента С можно определить из приведенного выше уравнения для условий входного сечения, для которого φ=φmax=350о, а

-

расход через турбину при номинальной мощности, соответствующей расчетному напору.

Vвх=12,5м/с - допустимая средняя скорость потока во входном сечении.

Радиус любого промежуточного сечения спирального канала с координатным углом φ определяется по формуле:

Полный наружный радиус спирального канала в этом сечении: .

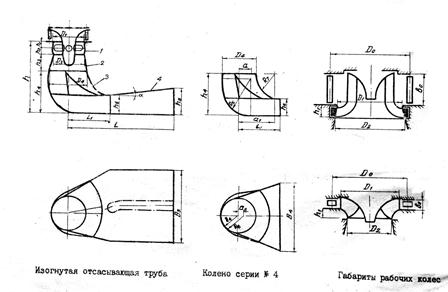

Необходимые для расчета и построения камеры значения диаметров Da, Db и D0, а также число лопаток направляющего аппарата Z0 принимается в зависимости от D1.

Расчет по построению очертания спирального канала удобно вести в форме таблицы.
