Разведочное бурение

· Комплект КМСП для механизации спуско-подъемных операций

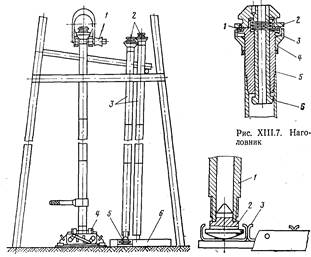

В комплект КМСП, помимо трубодержателя типа ТР2-12,5 с дистанционным управлением 4, входят наголовники 2 на бурильные тру­бы 3 для работы с полуавтоматическим элеватором МЗ-50-80 1, подпят­ники 5, решетка подсвечника 6. Комплект средств КМСП позволяет проводить спускоподъемные операции без верхового рабочего, облегчает и дел

ает безопасными условия труда буровой бригады.

Наголовник предназначен для соединения бурильных труб ССК с полуавтоматическим элеватором МЗ-50-80. Наголовник автоматически стопорится от самоотвинчивания в процессе спуско-подъемных операций

колонны бурильных труб. При подхвате элеватором наголовника, навинчен­ного на трубу, толкатель 4, взаимодействуя с рукояткой 2, выводит палец 1 из паза корпуса наголовника 5. Под действием пружины 3 эксцентрик 6 поворачивается в рабочее положение и заклинивает наголовник относи­тельно трубы, что и исключает его самоотвинчивание. Наголовник нельзя отвинтить, не выведя эксцентрик из контакта с бурильной трубой.

Подпятник предназначен для установки на него свеч, пре­дотвращения смятия упорного торца наружной резьбы бурильной трубы и облегчения передвижения свечи по направляющим решетки подсвечника. Подпятник 2 представляет собой стальной ступенчатый цилиндр, имеющий снизу сферическое основание, опирающееся в дно решетки, а сверху — конус, направляющий бурильную свечу при постановке ее на подпятник.

Решетка подсвечника служит для размещения буриль­ных труб 1, установленных на подпятники 2. Направляющие обоймы 3 поз­воляют размещать свечи рядами и удерживают подпятники при снятии с них бурильных труб. Решетка используется самостоятельно (как подсвеч­ник) и как сменная часть в обогреваемом подсвечнике типа ПО конструкции ВИТР.

· Колонковые наборы

В колонковый набор, предназначенный для бурения снаря­дом со съемным керноприемником, входят: наружная колонковая труба 16;внутренняя керноприемная труба 17; кернорвательное кольцо 21 и кернорватель 22, подшипниковый узел 7, опорное кольцо 5, стабилизатор 18, спе­циализированный переходник 6, переходник на бурильные трубы 1.

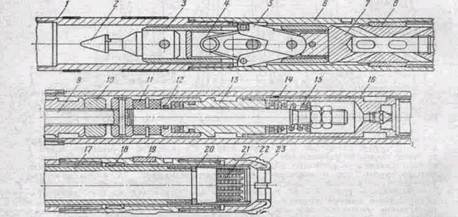

Колонковый набор снаряда со съемным керноприемником конст­рукции ВИТРа

1—переходник с наплавками релита; 2 — головка подшипникового узла; 3 — возвратная втулка; 4 — пружина; 5 — стопоры; 6—переходник наружной колонковой трубы; 7— подшипниковый узел; 8—опорное кольцо; 9 — вал; 1О - контргайка; 11—резиновые манжеты; 12— резиновые кольца: 13 — направляющая втулка; 14— упорны» шарико­подшипник; 15—пружина; /б—наружная колонковая труба; 17—керноприемная труба;

/в—стабилизатор; 19—алмазный расширитель; 20 — упорное кольцо; 21—кернорвательное кольцо; 22—корпус кернорвателя; 23—алмазная коронка

Наружные колонковые трубы, имеющие значительную толщину, воспри­нимают крутящий момент, осевую нагрузку и усилие при срыве керна. В целях обеспечения хорошей сбалансированности колонковых наборов к наружным трубам предъявляются повышенные требования по точности изготовления, чистоте обработки, разносторонности и кривизне. Допуск по наружному и внутреннему диаметрам не должен превышать ±0,2 мм; наружная поверх­ность должна иметь четвертый, а внутренняя пятый классы чистоты; кри­визна труб не должна быть больше 0,2 мм на 1 м длины; трубы изготов­ляют из стали 40Х.

Внутренние керноприемные трубы колонковых наборов в процессе эксплуатации не испытывают больших нагрузок, и толщина их в связи с этим составляет 2,2—2,8 мм. Однако требования к точности изготовления керноприемных труб, чистоте поверхности, прямолинейности так же высоки, как и для наружных колонковых труб. На обоих концах керноприемной трубы имеется наружная колонковая резьба: в колонковых наборах ССК-59 это специальная резьба, разработанная ВИТР; Нижняя часть керноприемной трубы центрируется с помощью стабилиза­тора 18, представляющего собой бронзовый подшипник скольжения. Стаби­лизатор размещен в цилиндрической проточке алмазного расширителя и имеет различное число выступов и впадин. К керноприемной трубе 17 снизу присоединяется кернорватель 22. Верхняя часть внутренней керноприемной трубы соединяется с подшипнико­вым узлом 7, который исключает вращение керноприемной трубы в процессе бурения, обеспечивая сохранность керна от разрушения. За головку 2 осу­ществляется захват и извлечение съемного керноприемника. В подшипниковом узле имеются две резиновые манжеты 11, предназ­наченные для сигнализации о заполнении керноприемной трубы керном или о самозаклинивании керна. При самозаклинивании керна керноприемная труба, зависнув на керне, прекращает поступательное движение, в то время как наружная труба продолжает опускаться вниз. Торцовой поверхностью переходник 6 начинает передавать осевую нагрузку на защелки и далее через удлинитель. В результате этого резиновые манжеты начинают сжи­маться и, увеличиваясь по наружному диаметру, перекрывают доступ про­мывочной жидкости к забою. Повышение давления, означающее самозакли­нивание керна, отмечается манометром промывочного насоса.

4.2.3.Разработка специального режима бурения при проходке по полезному ископаемому

Как говорилось выше, перед началом прохода по полезному ископаемому определяется контакт вмещающей породы с полезным ископаемым, который позволит принять необходимые меры, обеспечивающие получение заданного выхода керна. Контакт породы с полезным ископаемым определяют по изменению механической скорости бурения. Встретив кровлю полезного ископаемого, бурение прекращают, скважину тщательно промывают, заклинивают керн и поднимают его на поверхность. В процессе подъёма производят контрольный замер глубины скважины. В зависимости от физико-механических свойств полезного ископаемого устанавливается режим бурения.

В случае нашей проектируемой скважины нам заданы стандартные режимы бурения, что говорит о том, что мы можем пренебречь некоторой долей рациональности параметров работы инструмента. Однако, цель любого инженера бурильщика в рациональном сочетании и изменении параметров режима работы породоразрушающего инструмента - это является одним из основных факторов управления процессом бурения.

Породы, по которым ведётся бурение, относятся к IV группе по отбору керна, поэтому углубка за рейс составит 2.5 м.

5.Искривление скважин и инклинометрия

5.1.Предупреждение и борьба с искривлением скважин

[6 стр.299-301]

Разведочные скважины могут иметь любое первоначальное направление в зависимости от поставленной геологической задачи и местоположения точки заложения скважины. В процессе бурения скважины отклоняются от прямолинейного первоначального направления, т.е. искривляются. Отклонение скважины от прямолинейного направления называется искривлением скважины.
