Установление режима работы ШСНУ с учетом влияния деформации штанг и труб для скважины №796 Серафимовского месторождения

Содержание

Введение

1. Геолого-промысловая характеристика Серафимовского месторождения

1.1 Общие сведения о районе

1.2 Орогидрография района

1.3 Характеристика нефтегазоносных пластов

1.4 Характеристика пластовых флюидов

1.4.1 Свойства нефти

1.4.2 Свойства пластовой воды

1.4.3 Свойства и состав газа

1.5 Состояние разработки месторождения

2. У

словия работы ШСНУ в НГДУ “Октябрьскнефть”

2.1 Особенности оборудования ШСНУ

2.2 Анализ эффективности эксплуатации ШСНУ в условиях ООО НГДУ “Октябрьскнефть”

3. Теория подбора оборудования и режима работы ШСНУ

3.1 Расчет потерь хода плунжера и длины хода полированного штока

3.2 Нагрузки, действующие на штанги и трубы

4. Динамометрирование и результаты исследований

5. Выбор штанговой насосной установки и режима ее работы с учетом деформации штанг и труб

5.1 Исходные данные

5.2 Расчеты

6. Безопасность и обслуживание ШСНУ в ООО НГДУ ”Октябрьскнефть”

6.1 Основные опасности и вредности возникающие в процессе эксплуатации месторождений в ООО НГДУ “ Октябрьскнефть”

6.2 Техника безопасности при эксплуатации ШСНУ

6.3 Обеспечение электробезопасности

Список использованной литературы

Введение

Эксплуатация нефтяных скважин ШСНУ наиболее распространенный способ добычи нефти, охватывающий более 70 % действующего фонда скважин в ООО НГДУ “Октябрьскнефть”. Поэтому надежность эксплуатации этих установок в различных геолого-физических условиях скважины во многом будет определять показатели процессов добычи нефти.

Основными направлениями работ по повышению эффективности процессов добычи нефти с применением ШСНУ в ООО НГДУ “ОН” в последние годы являются:

1. совершенствование методов подбора оборудования к условиям конкретной скважины и режима его работы, а также поддержание оптимальных условий эксплуатации в течение всего межремонтного периода;

2. разработка новых и совершенствование существующих технических средств для эксплуатации ШСНУ;

3. разработка и применение специальных конструкций насосов для добычи высоковязких нефтей и водонефтяных эмульсий;

4. разработка и внедрение мероприятий по экономии электроэнергии при добыче нефти с помощью ШСНУ.

При проектировании эксплуатации скважины ШГН выбирают типоразмеры станка-качалки и электродвигателя, тип и диаметр скважинного насоса, конструкцию колонны подъемных труб и рассчитывают следующие параметры: глубину спуска насоса, режим откачки, т.е. длину хода и число качаний, конструкцию штанговой колонны.

Как показывает практика, межремонтный период работы скважин с установками ШСН сильно зависит от правильности выбора конструкций установок и режима их работы. Существующие многочисленные методики подбора оборудования и режима работы позволяют с разной степенью успешности решать вопросы повышения эффективности эксплуатации скважин. Значительные осложнения при работе скважин (в том числе деформация колонны штанг и НКТ) предъявляют особые требования к проектированию работы насосного оборудования /1/.

Современными штанговыми насосными установками можно добывать нефть из одного или двух пластов скважин глубиной до 3500 м. с дебитом жидкости от нескольких кубометров до нескольких сотен кубометров в сутки.

В данной работе установлен режим работы ШСНУ с учетом влияния деформации штанг и труб скважины №796 Серафимовского месторождения.

Необходимость данных расчетов связана с установлением оптимального режима работы ШСНУ для достижения максимального коэффициента подачи штангового глубинного насоса.

1. Геолого-промысловая характеристика Серафимовского месторождения

1.1 Общие сведения о районе

Серафимовское месторождение расположено на территории Туймазинского района республики Башкортостан и приурочено к восточным склонам Белебеевской возвышенности.

Крупнейшими населенными пунктами являются города Октябрьский и Туймазы, поселки Серафимовский, Субханкулово, станция Кандры.

Основными путями сообщения являются железная дорога Уфа-Ульяновск с веткой Уруссы - Октябрьский и автодороги, соединяющие города Октябрьский, Бугульма, Туймазы, Уфа, поселки Уруссу и Серафимовский, имеются внутрипромысловые дороги с гравийным и асфальтовым покрытием.

Наиболее крупными реками являются река Ик, Усень с ее притоками Самсык, Бишинды, Кармалы, Имеется карстовое озеро Кандры-Куль.

Речные долины делят территорию на отдельные гряды и блоки высотой до 460 м и крутизной скатов от нескольких до 10 - 15 градусов.

Климат района континентальный с холодной продолжительной зимой и жарким летом, с минимальной температурой минус 45оС в январе и максимальной плюс 36оС в июле. Годовая сумма атмосферных осадков колеблется от 273 до 348 мм. Мощность снегового покрова не превышает 0,6 м, глубина промерзания грунта 1 - 1,3 м. Преобладающими ветрами являются южные и юго-западные.

Район Серафимовского месторождения расположен в лесостепной части Башкирии. Древесная растительность занимает около 25% площади.

Основными полезными ископаемыми является нефть. Из других полезных ископаемых можно отметить строительные материалы: глина, гравий, известняк, которые употребляются для приготовления кирпича, глинистого раствора и др. /2/.

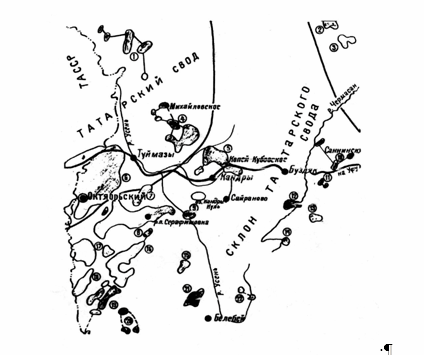

Рисунок 1 - Обзорная карта

1 - Мустафинское; 2 - Нурское; 3 - Амировское; 4 - Михайловское; 5 - Копей-Кубовское; 6 - Туймазинское; 8 - Субханкуловское; 9 - Серафимовское; 10 - Саннинское; 11 - Каргалинское; 12 - Ташлы-Кульское; 13 - Петропавловское; 14 - Солонцовское; 15 - Кальшалинское; 16 - Троицкое; 17 - Стахановское; 18 - Абдулловское; 19 - Суллинское; 20 - Ермекеевское; 21 - илькинское; 22 - Усень-Ивановское

1.2 Орогидрография района

Серафимовское месторождение расположено в западной части Башкирии на территории Туймазинского района.

В его строении принимают участие рифейские, девонские, каменноугольные, пермские и четвертичные отложения, Леонидовская, Серафимовская, Константиновская и Болтаевская структура.

Основным продуктивным горизонтом является песчаный пласт Д1 пашийского горизонта, средняя глубина залегания пласта - 1690 м /2/.

Основные свойства коллекторов приведены в таблице 1.

Таблица 1

Основные свойства коллекторов

Параметры

Пределы измерений

Среднее значение

Пористость, %

6 - 22

15,7

Проницаемость, мкм2



0,126

Водонасыщенность, %



20

Отметки ВНК колеблются в пределах 1740 - 1770 м. Первоначальный режим работы залежи - упруго-водонапорный, текущий - жеско-водонапорный. Начальное пластовое давление 17 МПа, текущее 15 - 17 МПа. Пластовая температура 38 оС.
