Особенности природоохранных мероприятий на ТЭС

Очевидно, что элементная база создания новых технологий является одним из решающих факторов снижения вредных выбросов от действия ТЭС. В этой связи можно выделить два направления развития. Первое - это создание развитых систем серо-, азото- и золоочистки дымовых газов, в том числе и с утилизацией отходов в виде производства продукции для сельского хозяйства и стройиндустрии, и второе - это полу

чение минимального содержания вредных веществ в дымовых газах за счет совершенствования топочных процессов, в том числе и создания развитых систем термической подготовки топлива.

2. Системы очистки дымовых газов - как элементная база создания новых технологий

2.1 Общие сведения

Как уже отмечалось выше, дымовые газы являются основным источником загрязнения от действия ТЭС. Содержание вредных веществ в них определяет не только состояние атмосферы, но во многом и состояние почвы и водного бассейна, влияет на жизнь флоры и фауны и, конечно, человека. Именно через атмосферные выбросы вокруг городов Ачинска, Назарово, Канска сложились ареалы техногенного изменения окружающей среды диаметром до 20 .30 км, где сильно нарушена структура почв, растительности, био- и микроценозов [60]. Особенно тяжелая ситуация сложилась в крупных промышленных центрах Сибири. В г. Ачинске, например, только глиноземный комбинат выбрасывает в атмосферу ежегодно около 160 тыс. т пыли, 22 тыс. т сернистого газа, 14,5 тыс. т оксидов азота. Аналогичная обстановка и в Новокузнецке, Назарово, Прокопьевске, Кемерово и ряде других городов [60, 65, 92].

Из всей гаммы токсичных веществ, находящихся в дымовых газах, наибольшую опасность представляют зола, двуокись серы (SO2) и окислы азота (NOХ). Выбросы именно этих веществ регламентируются жесткими нормами (Лекция№1, табл.1).

Существуют разные способы и системы очистки дымовых газов. Часто (для золы всегда) это аппараты, устанавливаемые после конвективных поверхностей нагрева котлов.

2.2 Выбросы золы и очистка от них

Зола представляет из себя твердые частицы негорючих элементов угля. В основном - это оксиды кремния (SiO2), железа (Fe2O3), алюминия (Аl2O3), магния (MgO), кальция (СаО), серы (SO3) и некоторые другие, в том числе незначительное количество мышьяка и тяжелых металлов (свинец, ванадий, хром, цинк). Для разных углей элементарный состав золы может значительно отличаться друг от друга. Например, в КАУ (в отличие от каменных углей Кузнецкого бассейна) окись кальция является одним из основных компонентов, но даже и для КАУ содержание СаО колеблется от 26 до 42,5% в зависимости от месторождения и разреза [88].

Однако, основной параметр, характеризующий золовые частицы - это их размеры или дисперсность. Они колеблются в широких пределах - от десятых и сотых долей микрона до 100 мкм и более, и зависят от способа сжигания.

Следует отметить, что наибольшую опасность для человека представляют частицы размером 0,5 .5 мкм, более крупные задерживаются в полости носа, более мелкие - выдыхаются. Содержание именно этого диапазона частиц в приземном слое атмосферы способствует возникновению у человека болезненных симптомов, вплоть до повышения смертности, (табл.1.4).

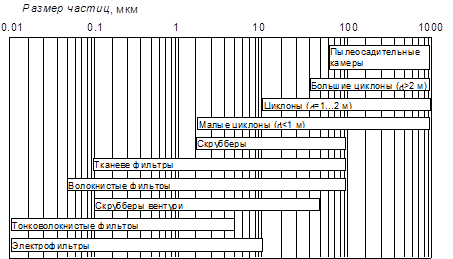

Аппараты золоочистки, точнее - уловители аэрозолей, и диапазон размеров улавливаемых ими частиц показан на рисунке 1.

Кроме представленных на рисунке, существует ряд перспективных пылеулавливающих устройств. К ним относятся: конденсационный пылеуловитель, в котором применены два механизма осаждения (во-первых, укрупнение частиц при конденсации на них паров из парогазовой смеси путем смешения очищаемых газов с паром, во вторых - частицы (при охлаждении парогазовой смеси) захватываются потоком пара, диффундирующим к центрам конденсации (каплям охлаждающей жидкости) или охлаждающим поверхностям. Таким способом можно осадить даже субмикронные частицы.

В другой установке водо-инерционного типа на орошение подается вода под давлением 240 бар с температурой около 205О С. Распыливаясь через сопло, она образует двухфазную среду: пар - жидкие капли, при этом капли разгоняются до 300 м/с, и, благодаря инерции, на них осаждаются частицы, в том числе и размером менее 1 мкм [15]. Перспективной сухой золоочисткой являются роторные зернистые фильтры. Они предназначены для очистки газов с температурами до 300О С от неслипаемой и слабослипаемой пыли. В качестве зернистого материала используются керамические и стеклянные шарики, крупнозернистый песок, отсевы щебенки и т.п. КПД такого фильтра может составлять 95 .99,8% в зависимости от концентрации пыли в очищаемом газе, при этом концентрация пыли в очищенном газе не будет превышать 0,05 .0,1 г/м3 [60].

Рис. 1. Аппараты для улавливания взвешенных частиц

В последнее время особое внимание уделяется возможностям золоуловителей подавлять окислы серы и азота путем ввода в орошающую воду разных добавок. В разных случаях (в зависимости от вида топлива, его качества, режима работы котла, типа присадок и способа их ввода и т.п.) можно снизить эти выбросы на 10 .20%. [23, 30, 78] Правда, при этом стенки золоуловителей, как правило, подвергаются либо коррозии, либо отложениям и для защиты от этого требуют гуммирования (покрытие эластичным материалом). В этом случае, например, обычный циклон или циклон Вентури превращается в сложную и дорогую установку [78], при этом продукты, полученные в результате подавления, вместе с золой попадают в отвал, увеличивается щелочность или кислотность воды (для гидрозолоудаления) и, в целом, увеличивается вредное воздействие отвала на среду.

2.3 Методы химической очистки дымовых газов

Выбросы серы и очистка от них

Твердое топливо может содержать серу в следующих формах: колчедана Fe2S и пирита FeS2 в составе молекул органической части топлива и в виде сульфатов в минеральной части. Соединения серы в результате горения превращаются в оксиды серы, причем около 99% составляет сернистый ангидрид SO2, остальная часть выделяется в виде триоксида серы SO3 либо сульфатов СаSO4.

Наиболее распространенными методами сероочистки являются следующие:

· мокрый известняковый (известковый) способ [23, 34, 95, 101,103];

· мокро-сухой способ [6, 30, 34];

· магнезитовый циклический способ [10, 33];

· аммиачно-циклический способ [7, 78];

· сухой известняковый (аддитивный) способ [27, 34].

В их основе лежит использование реагента для связывания оксидов серы. В качестве такого вещества чаще всего выступает известняк СаСО3 (карбонат кальция) или известь Са(ОН)2 (гидрат оксида кальция), так как они являются наиболее дешевыми щелочными реагентами. КПД сероподавления лежит в пределах 80 .90% при разнице в затратах для “мокрых” способов (с учетом эксплуатационных издержек) на уровне 20% [10].

При относительно равных возможностях сероподавления и равных затратах на производство и эксплуатацию вид, сероочистки должен определяться как свойствами используемого угля, так и свойствами его золы. Для КАУ, например, при высоком содержании Са в золе, неприемлемы “мокрые” способы сероподавления из-за образования в аппаратах сероочистки трудноудаляемых отложений гипса. В то же время, “сухой” известняковый способ является наиболее простым и требует минимальных капиталовложений.
