Исследование нелинейных цепей постоянного тока

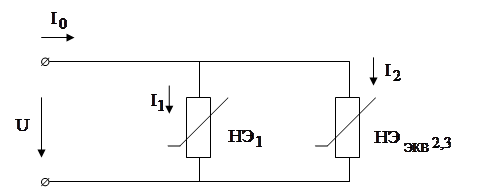

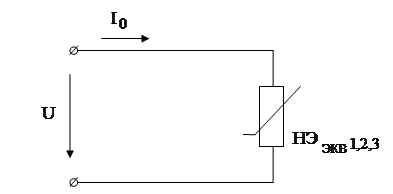

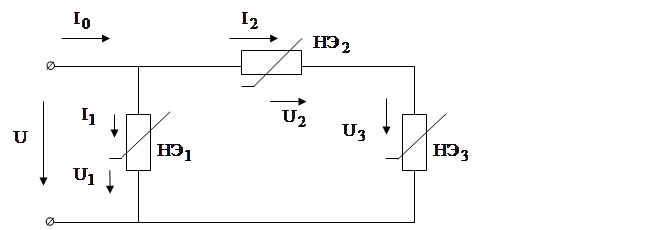

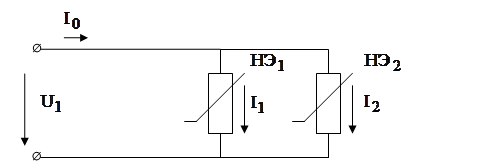

Рассматривая вновь полученную схему (рис. 20), видим, что в ней элементы и соединены параллельно. Т. е. можно построить эквивалентную ВАХ для такого соединения, используя графики и src="images/referats/4832/image094.png">, как исходные. Построение проводим, указанным выше способом, суммируя ординаты исходных ВАХ. В результате получаем график . Такое построение схематично означает, что параллельное соединение элементов и эквивалентно заменяется одним элементом (рис. 21), имеющим ВАХ .

Т. о. путём указанного поэтапного построения промежуточных ВАХ построена общая ВАХ всей цепи .

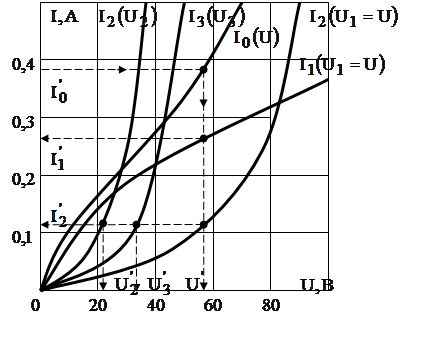

Теперь, при заданном общем токе, например,

,

определяем общее падение напряжения

по ВАХ (рис. 19).

Это напряжение приложено к элементу и к общим элементам и , следовательно, используя

ВАХ и

определяем токи

.

Ток, протекающий через и один и тот же и равен , поскольку они соединены последовательно. Используя значение , определяем по

ВАХ и

значения напряжений на и , .

Т. о. используя графические построения, рассчитали параметры режима работы данной цепи

Аналогичным образом проводится расчёт смешанных соединений другой конфигурации.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

1. Ознакомиться с измерительными приборами, необходимыми для выполнения работы и записать их технические данные в таблицу (рис. 26).

2. Собрать электрическую цепь по схеме №1 (рис. 22) для снятия вольтамперной характеристики лампы накаливания. Измерить ток при напряжениях, указанных в таблице (рис. 26). Результаты записать в таблицу для схемы №1.

3. Собрать электрическую цепь по схеме №2 (рис. 23) для снятия ВАХ бареттера (стабилизатора тока). Измерения производить при тех же напряжениях, что и для лампы накаливания. Результаты измерения записать в таблицу для схемы №2.

4. Собрать электрическую цепь по схеме №3 (рис. 24) для снятия ВАХ при последовательном соединении лампы и бареттера. Измерить ток при варьировании напряжения (таблица 1).

5. Собрать электрическую цепь по схеме №4 (рис. 25) для снятия ВАХ при параллельном соединении лампы и бареттера. Измерить ток при варьировании напряжения (таблица 1).

6. По результатам измерений построить в одной системе координат и в одинаковом масштабе ВАХ для схем №1, 2, 3, 4.

6.1 По оси абсцисс системы координат откладывать величины напряжения, по оси ординат – величины тока, указав масштабы по току и по напряжению.

6.2 При построении ВАХ руководствоваться общими положениями при построении графических зависимостей (см. Введение).

6.3 Отметить на каждом графике ВАХ, к какой схеме он относится (схема №1, 2, 3, 4).

7. Используя ВАХ лампы накаливания и бареттера, графически построить результирующие эквивалентные ВАХ для последовательного и параллельного соединения этих элементов.

7.1 Построение проводить в той же системе координат, что и по п. 6.

7.2 Графики выделить цветом от построенных по измеренным данным.

7.3 Отметить на каждом графике для какого соединения элементов он построен («параллельное», «последовательное»).

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА

1. А.С. Касаткин, М.В. Немцов. Электротехника: Учебное пособие для ВУЗов. - М.: Энергоатомиздат, 1983. (подразделы 1.20; 1.21).

2. Общая электротехника: Учебное пособие для ВУЗов/Под ред. А. Т. Блекина.- Л.: Энергоатомиздат, 1986 (подразделы 1.7).

3. Борисов Ю.М., Липатов Д.Н., Зорин Ю.Н. Электротехника: Учебное пособие для ВУЗов. – М.: Энергоатомиздат, 1985 (подраздел 1.15).

4. Электротехника: Учебное пособие для студентов неэлектрических специальностей ВУЗов/Под ред. В.Г. Герасимова. – М.: Высшая школа, 1985 (подразделы 5.1; 5.2).

ПРИЛОЖЕНИЕ

Рис. 2

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Рис. 13

Рис. 14

Рис. 15

Рис. 16

Рис. 17

Рис. 18

Рис. 19

Рис. 20
