Кабели и шины

Как правило, при монтаже электропроводок на изоляторах разметку электропроводки делают так же, как и при проводке плоскими проводами.

Изоляторы устанавливают «юбкой» вниз при всех способах их крепления. Далее устанавливают концевые изоляторы у проходов через стены и при переходе проводов с одной смежной стены на другую. Крюки и якори с изоляторами закрепляют вмазкой. Проходы проводов через

стены и перекрытия выполняют в изоляционных трубках, оконцованных втулками. В каждой трубке размещают один провод.

На месте монтажа или в МЭЗ заготавливают провода и прокладывают их по подготовленным трассам, причем от проводов до поверхности стен и перекрытий минимальное расстояние должно быть не мерее 10 мм.

Спуски проводов от механических повреждений защищают на высоте от пола или площадки обслуживания не менее 1,5 м, закрывая их угловой сталью или прокладывая в трубах.

Провода закрепляют на штыревых изоляторах вязальной оцинкованной проволокой, на троллейных—промежуточными и концевыми держателями.

Электропроводки, выполненные изолированными и защищенными проводами и кабелями,, подвешенными к стальному тросу диаметром 3—8 мм или специальными проводами АВТ; АВТУ; АВТВ; АВТВУ, которые имеют между тремя или четырьмя свитыми жилами собственный несущий оцинкованный трос, называют тросовыми электропроводками.

Этот вид электропроводок является наилучшим для индустриального монтажа. Его применяют в любых условиях среды, включая взрывоопасные зоны отдельных классов. При пролетах между подвесками троса 6 и 12 м стрелы провеса троса должны быть соответственно 100-150 и 200-250 мм.

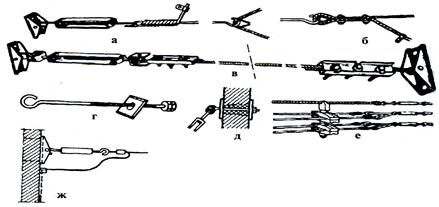

В тросовой проводке в основном применяют элементы, изготавливаемые на заводах. К торцовым стенам тросы крепят на проходных анкерах или анкерах, прикрепляемых к сквозным штырям, болтам или дюбелям (рис. 6).

На конце троса делают петлю и устанавливают тросовый зажим и муфты, позволяющие регулировать натяжение троса. При электропроводках тросовыми проводами применяют специальные ответвительные коробки, которые одновременно используют для подвески тросового провода и светильников (рис. 7). Внутри коробки имеется устройство для крепления троса. Ответвления выполняют без разрезания провода с помощью сжимов в пластмассовом кожухе. Узлы тросовой проводки монтируют на заводах или в МЭЗ на технологических линиях и поставляют на место производства работ в контейнерах.

Для монтажа тросовых электропроводок сначала размечают места крепления анкерных и промежуточных конструкций вдоль помещения по линии расположения светильников или силовых электроприемников, выдерживая расстояния между подвесками, ответвительными коробками и светильниками по проекту и эскизам замеров на месте. Далее крепят анкерные и натяжные устройства к основным строительным элементам здания (стенам, фермам и др.), устанавливают подвески для промежуточных креплений и крепят их к нижним поясам ферм, колоннам, перекрытиям, в щелях между уголками ферм или плит перекрытия. Затем подготавливают отрезки несущего троса, струны и оттяжки, оконцовывают их петлями с использованием гильз и обойм, собирают концевое крепление и отмеряют отрезки проводов для линий электропроводки и питающей магистрали (по чертежам или эскизам замеров). После этого вводят провода в коробки, соединяют концы проводов в коробках или сжимах, крепят их к тросу (при незащищенных проводах) полосками через 0,3—0,35 м, перфорированной поливинилхлоридной лентой через 0,5 м, подвесками через 1,5 м с пластмассовыми клицами на два или четыре провода и обоймами для подвески светильников. При применении защищенных проводов крепление полосками осуществляют через 0,5 м. Полоски —мягкие прокладки должны выступать на 1,5—2 мм с обеих сторон троса. Далее прозванивают и маркируют провода. Если для тросовой проводки применяют специальные провода, то ввод и ответвление осуществляют сжимами коробок У245 и У246 без разрезания фазных проводов.

Для прокладки заготовленных линий провода разматывают по полу с помощью специальных крестовин и поднимают их на высоту 1,3— 1,5 м для выпрямления и подвески светильников. Далее провода поднимают на проектную высоту и закрепляют на анкерной конструкции один конец троса. Соединяют линию с ранее установленными промежуточными подвесками и оттяжками. Регулируют стрелу провеса и надевают трос на противоположное анкерное устройство. В местах соприкосновения оголенных участков троса и анкерного устройства их смазывают вазелином. Трос на конце линии заземляют в двух точках, присоединяя медные перемычки сечением 2,5 мм2 к нулевому проводу или шине, соединенной с контуром заземления. Несущий трос в качестве заземляющего проводника использовать нельзя. Далее мегаомметром на напряжение до 1000 В измеряют сопротивление изоляции электропроводки. Оно должно быть не менее 0,5 МОм.

Электропроводки небронированными защищенными проводами и кабелями сечением до 16 мм2 с резиновой и пластмассовой изоляцией прокладывают непосредственно по поверхности стен. Такие электропроводки крепят скобами, пряжками или на полосах, лентах и струнах, что резко уменьшает трудоемкость дыропробивных работ.

Защищенные провода АПРФ (ПРФ, ПРФл) выпрямляют на верстаке или вручную.

Провода и кабели крепят металлическими или пластмассовыми бандажами на расстоянии 10—15 мм от мест изгиба трассы и 100 мм — от их ввода в ответвительные коробки. Расстояние между точками крепления 500 мм. Несущие полосы, ленты и струны заземляют так же, как и тросовые проводки. Металлические оболочки проводов АПРФ, ПРФ, ПРФл заземляют у питающих щитков или пунктов гибкой медной перемычкой, припаянной к металлической оболочке кабеля, провода.

Глава ΙΙ. Кабели

2.1 Классификация кабелей и кабельных сетей по конструктивным признакам

Кабельная промышленность выпускает кабельные изделия практически для всех отраслей народного хозяйства. Кабельные изделия предназначены для передачи и распределения электрической энергии и сигналов связи и информации, выполнения электрических соединений в различных электротехнических устройствах, изготовления обмоток электрических машин, аппаратов и приборов. Среди многих систем классификации кабельных изделий наиболее обоснованной является классификация по назначению, хотя можно классифицировать их и по другим признакам, например по области применения.
