Анализ работоспособности рельсовой цепи при пониженном сопротивлении изоляции

коэффициент учитывающий взаимоиндукцию рельсов :

, (37)

при: щ = 225 = 157 Гц,

коэффициенты ЧП РЛ при повреждение рельса (S1 = S2 =1)

(38)

Акр = Dкр = = 3,456 j34,445 ;

Вкр = = 4,37e j52,041 Ом;

Скр = = 2,731e j23,378 См.

Сопротивление передачи:

Zпк = K`тн×Ктк×[Акр×Zвхк+Вкр+(Скр×Zвхк+Dкр)×Z`вхн] ; (39)

Zпк = 8130,592 j13,568 Ом.

Допустимое напряжение:

|Uдк| = 0,714*0,033*8130,592 = 191,573 В.

Коэффициент чувствительности к поврежденному рельсу:

Кк =191,573 /115 = 1,666 >1

6. Расчет режима АЛС

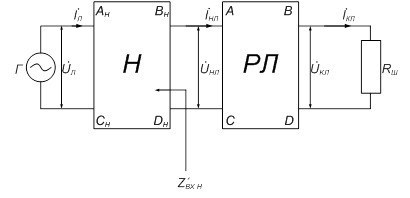

Схема замещения для расчета РЦ в режиме АЛС:

Фактический ток АЛС:

. (40)

Сопротивление передачи цепи для режима АЛС:

Zпл = K`тн×(B+D×Z`вх н); (41)

Zпл = ( + * 0,262e j20,514) = 62,283e j49,666 Ом;

Iлф = 115 / 62,283 = 1,846 А.

Коэффициент режима АЛС:

, (42)

при: Iлн = 1,4 А;

КАЛС = 1,846 / 1,4 = 1,319 >1

7. Расчет режима короткого замыкания

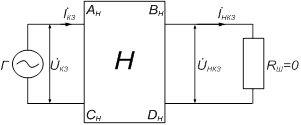

Схема замещения для расчета РЦ в режиме К.З.:

Входное сопротивление короткого замыкания:

; (43)

Zкз = / = 244,973e j4,776 Ом.

Максимальный ток источника:

; (44)

Iкз = 1,05*(/ 244,973e j4,776) = 0,492e j20,58 A.

Максимальная мощность источника:

Iиш = Iкз,

; (45)

ВА

Заключение

По результатам выполненных расчётов всех режимов работы рельсовой цепи можно сделать вывод, что рельсовая цепь работоспособна при пониженном сопротивлении изоляции, так как удовлетворяет всем предъявленным требованиям.
