Проектирование редуктора

Условие прочности выполняется.

8 Расчет приводного вала

Назначаем материал вала – Сталь 45

Исходя из значения диаметра выходного вала, принимаем d=60 мм.

c=300 мм; b=300 мм; a=134мм

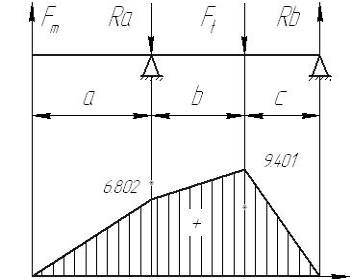

Определим опорные реакции подшипников:

="images/referats/4698/image412.png">

Эп. Мизг, 105

Определим изгибающие моменты, действующие в сечениях вала:

M1=z

M2=(a+z)-z

Наиболее опасное сечение 3, проверочный расчет ведем по нему.

Крутящий момент:

а) Проверочный расчет вала на прочность при совместном действии изгиба и кручения.

Определим напряжения в опасном сечении вала:

Нормальные напряжения:

где W-осевой момент сопротивления сечения вала.

Касательные напряжения:

где Wp-полярный момент инерции сопротивления сечения вала.

Определим коэффициент концентрации нормальных напряжений:

где: эффективный коэффициент концентрации напряжений при шпоночном пазе выполненном концевой фрезой.

коэффициент влияния абсолютных размеров поперечного сечения при изгибе углеродистой стали.

коэффициент влияния шероховатости при обточке.

Определим коэффициент концентрации касательных напряжений:

эффективный коэффициент концентрации напряжений при шпоночном пазе выполненном концевой фрезой.

Определим пределы выносливости в расчетном сечении вала:

Определим коэффициенты запаса прочности по нормальным и касательным напряжениям:

Определим общий коэффициент запаса прочности в опасном сечении.

Условие прочности выполняется.

б) проверочный расчет подшипников

Базовая динамическая грузоподъемность подшипника Сr=28.1 кН

Статическая грузоподъемность подшипника Сor=17 кН

Определим эквивалентную нагрузку Re.

где V=1 коэффициент вращения при вращающемся внутреннем кольце подшипникам.

коэффициент безопасности для конвейеров.

температурный коэффициент для рабочей температуры подшипника до 1000С.

Определим расчетную динамическую грузоподъемность подшипника

где требуемая долговечность подшипника.

коэффициент, учитывающий качество эксплуатации при обычных условиях работы подшипника.

Условие прочности выполняется.

Список литературы

1. Анурьев В.И. Справочник конструктора-машиностроителя. В 3-х томах. М.: Машиностроение, 2001.

2. ГОСТ Р 51689-2000. Машины электрические вращающиеся. Двигатели асинхронные мощностью от 0.12 до 400 кВт включительно. Общие технические требования.-М.: ИПК Издательство стандартов, 2001.

3. Дрюк Л.В. Компоновка редуктора: Методическое пособие.- Лесной: ТИ МИФИ, 1995.

4. Дрюк Л.В. Расчет зубчатых и червячных передач: Методическое пособие.- Лесной: ТИ МИФИ, 2004.

5. Дрюк Л.В. Указания к выполнению курсового проекта по деталям машин: Методическое пособие.- Лесной: ТИ МИФИ, 1987.

6. Дунаев П.Ф., Леликов О.П. Конструирование узлов и деталей машин: Учеб. пособие для техн. спец. вузов.-М.: Высш. шк., 1988.

7. Ромашин В.Н. Плиты и рамы. Конструирование: Методическое пособие.- Лесной: ТИ МИФИ, 1996.

8. Шейнблит А.Е. Курсовое проектирование деталей машин: Учеб. пособие- Калининград: Янтарный сказ, 2002.
