Монтаж железобетонных конструкций одноэтажного промышленного здания
1. Задание (исходные данные)

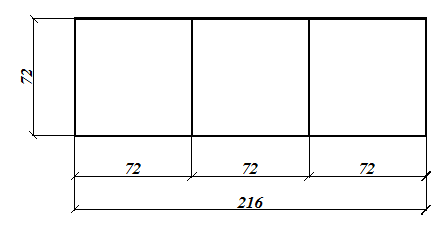

Одноэтажное промышленное здание, 3-х секционное, бескрановое, длина пролета - 18,0 м, высота от пола до низа стропильной конструкции- 8,4 м, шаг крайних колонн – 6,0 м, шаг средних колонн - 6,0 м, шаг стропильных конструкций - 6,0 м.
2. Определение количества монтажных элементов
Таблица 1
|
№ n/n |
Наименование элемента |
Эскиз и габариты |
Объем элемента, м3 |
Масса элемента, т |
Кол-во монтажных элементов, шт. |
Объем элементов на все здание, м3 | |
|
секция |
здание | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1 |
Колонна: а) крайняя КП III -28 |
|
2,325 |
5,8 |
26 |
78 |
181,35 |
|
- |
б) средняя КП II -15 |
|
2,325 |
5,8 |
39 |
117 |
272,025 |
|
2 |
Ферма покрытия ФС 18 - 1А |
|
1,8 |
4,5 |
52 |
156 |
280,8 |
|
3 |
Плиты покрытия ПНС-1 3 х 6 |
|
0,93 |
2,3 |
288 |
864 |
803,52 |
|
4 |
Стеновые панели ПСЖ-1 6 х 1,2 |
|
0,36 |
0,9 |
- |
666 |
239,76 |
|
5 |
Колонны фахверков КФ- 10 |
|
2,8 |
6,2 |
8 |
16 |
44,80 |
S = 1822,255
3. Определение монтажных приспособлений
Таблица 2
|
№ n/n |
Эскиз оснастки для монтажа элемента |
Наименование |
Кол, шт. |
Характеристика и применение |
Груз., т |
Масса, кг |
Рас.высота, м |
|
1 |
|
Траверса для захвата колонн |
1 |
Траверса дистанционная для подъема и монтажа колонн, для зданий с отметкой низа стропильных конструкций до 9,6м. |
6 |
122 |
0,8 |
|
2 |
|
Траверса для захвата ферм |
1 |
Траверса с электрическим управлением для монтажа сегментных ферм и ферм с параллельными поясами пролетом 18-30м, при шаге колонн 6м. |
12-30 |
1106 |
4 |
|
3 |
|
Траверса для плит |
1 |
Траверса для монтажа плит покрытий 3 х 6м |
3 |
205 |
2,1 |
|
4 |
|
Траверса для стеновых панелей |
1 |
Траверса для монтажа панелей длиной 6м |
3 |
210 |
3,5 |
|
5 |
|
Расчалка |
4 |
Временное закрепление монтируемых конструкций |
3 |
98 |
24 |
|
6 |
|
Временное ограждение |
1 |
Обеспечение безопасности работ на покрытиях |
- |
- |
- |
|
7 |
|
Подъемная вышка-площадка ПВГ-1 на автомобиле ГАЗ- 63 |
1 |
Выполнение работ на высоте до 10м |
0,2 |
5500 |
8,9 |
|
8 |
|
Специализированное башенно-стреловое оборудование |
1 |
Монтаж стеновых панелей на кране Э-1254 |
- |
12840 |
- |
|
9 |
|
Приставная лестница |
2 |
Лестница с монтажной площадкой высотой 7,8м., для обеспечения рабочего места на высоте до 8,4м |
- |
269 |
- |
|
10 |
|
Приспособление для выверки колонн |
4 |
Выверка и временное закрепление |
- |
725 |
- |
|
11 |
|
Распорки |
4 |
Временное закрепление монтируемых элементов |
- |
98 |
24 |
|
12 |
|
Клиновые вкладки |
624 |
Закрепление колонн |
- |
- |
- |
