Определяем коэффициент запаса усталостной прочности по каждому из опасных сечений:

(5.9)

Проводим сравнения , где [S] =

2,5 для валов редуктора [S] = 1,7 для прочих валов.

6 Расчет муфты

6.1 Алгоритм расчета муфты

Алгоритм расчета муфты приведен на рисунке 7.

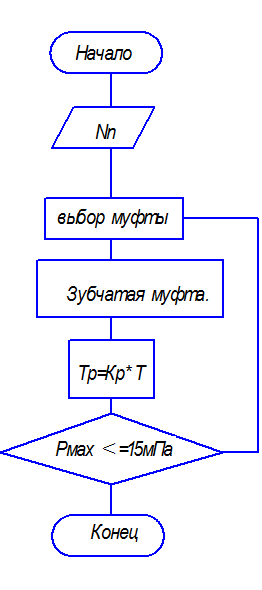

Рисунок 7 Схема алгоритма выбора и проверки на прочность муфты

- типоразмер муфты: МЗ-6.

- максимальный крутящий момент. 11576 Н*м:

- минимальный диаметр вала, 85 мм

- маховый момент инерции 2,8 кг*м2

Муфта зубчатая состоит из двух полумуфт выполненных в виде двух закрепленных на валах втулок с наружными зубьями эвольвентного профиля и охватывающей их обоймы с внутренними зубьями.

Эти муфты выбирают по ГОСТ 5006 для валов с небольшой частотой вращения (). Эта муфта компенсирует радиальное биение (в пределах) и небольшое угловое (не более 1°) смещения валов. Для компенсации смещений валов в муфтах предусмотрены торцевые зазоры S, вершины зубьев втулок обрабатываются по сферической поверхности, зубчатое зацепление выполняют с увеличенными боковыми поверхностями, а боковым поверхностям зубьев придают бочкообразную форму.

Детали муфты изготовляют из сталей 45 (поковка) или 25Л (литье). Для тяжело нагруженных муфт применяют легированные стали типа 15Х. 20X с цементацией рабочих поверхностей и закалкой до твердости 42HRC

По номинальному крутящему моменту , определяем вращающий момент , где выбираем в зависимости от условий работы.

По ГОСТ 5006 - 83 выбираем муфту с размерами:

; ;;

Материал муфты: Сталь 35.

Размеры выбранной муфты проверяем по допускаемому давлению на поверхности выступов

, (6.1)

при для стальной термически обработанной муфты, работающей со смазочным материалом.

Условие прочности выполняется, выбранная муфта работоспособна.

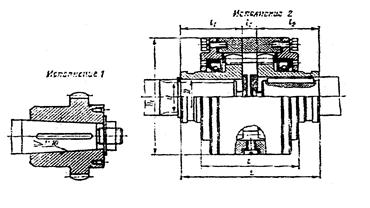

Рисунок 8 Внешний вид зубчатой муфты

7 Шпоночные соединения

7.1 Расчет шпоночных соединений

Шпоночные соединения предназначаются для передачи крутящего момента от вала к ступице и наоборот. В зависимости от конструкции шпонки делятся на призматические, сегментные, клиновые, тангенциальные, специальные. Наибольшее применение находят призматические шпонки (ГОСТ'23360-78)

Призматические шпонки подбирают в зависимости от диаметра вала и проверяют на прочность по напряжению смятия

(7.1)

где , - наибольший крутящий момент с учетом динамических нагрузок при пуске;

- диаметр вала;

- высота шпонки;

- заглубление шпонки в вал;

- длина шпонки;

- допустимое напряжение смятия.

Длина шпонки выбирается на короче ступицы, из предлагаемого ряда на длину шпонки, если по результату расчета длина ступицы получается , то шпоночное соединение рекомендуется заменить шлицевым.
