Виды испарений и распылений в технологии ЭОТ

Лазерное, электронно-лучевое, "взрывное" испарение

Принцип электронно-лучевого нагрева состоит в том, что кинетическая энергия потока ускоренных электронов при бомбардировке ими поверхности вещества превращается в тепловую энергию, в результате чего оно нагревается до температуры испарения.

Для образования электронного луча необходим источник свободных, т.е. не связан

ных с другими частицами, электронов. Для того чтобы электрон вылетел из металла наружу, его скорость должна быть направлена в сторону поверхности металла и он должен преодолеть действие сил, стремящихся возвратить его обратно в металл.

Работу по преодолению электроном поверхностных сил, стремящихся удержать его в металле, называют работой выхода. При комнатной температуре количество электронов в металле, энергия которых превышает работу выхода, ничтожно мало. Однако их количество резко возрастает при росте температуры за счет увеличения интенсивности теплового хаотического движения.

Испускание электронов металлами, нагретыми до высокой температуры, называют термоэлектронной эмиссией (Рисунок 1, а), а выполненные из металла элементы, используемые для получения свободных электронов, - термоэлектронными катодами, или просто катодами. Материалом катодов обычно служит вольфрамовая проволока. Для накала катода, помещенного в вакуумную камеру, через него пропускают электрический ток.

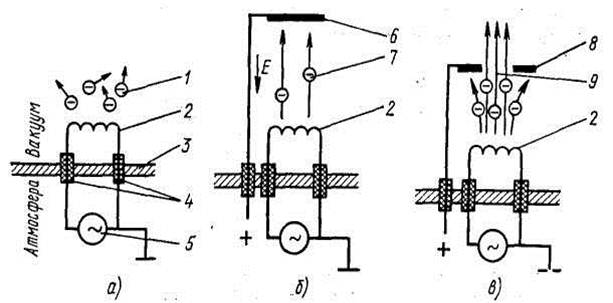

Рисунок 1. Эффект термоэмиссии (а), ускорение электронов (б) и формирование электронного луча (в):

1 - эмиттированные электроны, 2 - термокатод, 3 - стенка вакуумной камеры, 4 - изоляторы, 5 - источник питания термокатода, 7 - ускоренный электрон, 6,8 - аноды, Р - электронный луч

Спиральный термокатод 2 закрепляют на стенках 3 вакуумной камеры через изоляторы 4. При подаче тока накала от источника 5 происходит нагрев термокатода с испусканием электронов 1. Эти электроны обладают разной энергией и направление их движения от катода хаотично. Дня ускорения (повышения энергии) и направленного движения электронов необходимо создать ускоряющее электрическое поле.

Рассматривая движение электронов в электрическом поле, предполагают, что они находятся в достаточно разреженном пространстве. При этом взаимодействием между молекулами оставшегося в объеме газа и движущимися электронами можно пренебречь.

Как известно из электротехники, на заряженную частицу - электрон, находящуюся в электрическом поле, действует сила, пропорциональная напряженности этого поля, в результате чего частица ускоряется. Скорость (км/с), которую приобретет электрон под действием разности потенциалов И между двумя точками поля, равна

При этом кинетическая энергия (эВ) электрона

где те - масса электрона.

В устройстве для ускорения электронов (Рисунок 1, б) в нескольких сантиметрах от катода размещают анод 6, создающий электрическое поле Е, направление которого показано стрелкой. Между анодом 6 и катодом 2 образуется разность потенциалов от 5 до 10 кВ. Электроны, эмиттируемые катодом 2, притягиваются анодом 6 и образуют направленный поток ускоренных электронов 7.

Для формирования электронного луча 9 (Рисунок 1, в) используют анод 8 с отверстием, через которое проходит значительная часть электронного потока.

Рассмотрим движение электрона в магнитном поле и силу, действующую на электрон, влетающий в магнитное поле между полюсами постоянного магнита перпендикулярно силовым линиям этого поля (Рисунок 2).

Движущийся электрон можно представить как электрический ток, проходящий через проводник. Тогда по известному из электротехники правилу левой руки можно определить направление силы, действующей на электрон. Если расположить левую руку так, чтобы силовые линии магнитного поля упирались в ладонь, а вытянутые пальцы были направлены в сторону, противоположную направлению скорости V электрона то отогнутый большой палец покажет направление силы, действующей на летящий электрон. Эта сила будет пропорциональна напряженности магнитного поля и скорости электрона.

Рисунок 2. Движение электронов в магнитном поле

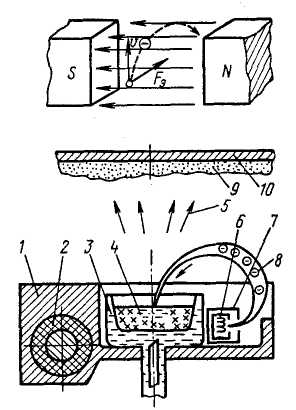

Рисунок 3. Электронно-лучевой испаритель:

1 - полюсный наконечник, 2 - электромагнит, 3 - водоохлаждаемый тигель, 4 - испаряемый материал, 5 - поток наносимого материала, 6 - термокатод, 7 - фокусирующая система, 8 - электронный луч, 9 - тонкая пленка, 10 - подложка

Таким образом, сила FЭ, действующая на электрон, перпендикулярна направлениям скорости его движения и силовых линий магнитного поля. Поскольку сила FЭ действует всегда перпендикулярно скорости движения электрона, она изменяет не скорость его, а только направление. Под действием этой силы траектория движения электрона непрерывно изменяется, т.е. искривляется (как это показано на рисунке 2 штриховой линией). Следовательно, если перпендикулярно электронному лучу приложить магнитное поле, он отклонится.

Фокусировка электронного луча позволяет получать большую концентрацию мощности на сравнительно малой поверхности (5 х 10 Вт/см2), а следовательно, испарять любые, даже самые тугоплавкие материалы с достаточно большой скоростью.

Электронно-лучевой испаритель (Рисунок 3) состоит из трех основных частей: электронной пушки, отклоняющей системы и водоохлаждаемого тигля.

Электронная пушка предназначена для формирования потока электронов и состоит из вольфрамового термокатода 6 и фокусирующей системы 7. Электроны, эмитируемые катодом, проходят фокусирующую систему, ускоряются за счет разности потенциалов между катодом и анодом (до 10 кВ) и формируются в электронный луч 8. Отклоняющая система предназначена для создания магнитного поля, перпендикулярного направлению скорости движения электронов, выходящих из фокусирующей системы пушки, и состоит из полюсных наконечников 1 и электромагнита 2. Между полюсными наконечниками расположены водоохлаждаемый тигель 3 и электронная пушка. Отклоняя электронный луч магнитным полем, его направляют в центральную часть водоохлаждаемого тигля 3. В месте падения луча создается локальная зона испарения вещества из жидкой фазы. Нагретый электронной бомбардировкой материал 4 испаряется, и поток паров 5 осаждается в виде тонкой пленки 9 на подложке 10. Изменяя ток в катушке электромагнита 2, можно сканировать лучом вдоль тигля, что предотвращает образование "кратера" в испаряемом материале.

Медные водоохлаждаемые тигли емкостью 50 см3 и более обеспечивают длительную непрерывную работу без добавки испаряемого материала, который, кроме того, не контактирует в расплавленном виде с медными стенками тигля ("автотигельное испарение"), а значит, и исключается их взаимодействие.

Электронно-лучевые испарители могут быть одно-и многотигельной конструкции, с разворотом луча на 5.3.30 и 180°. При угле отклонения электронного луча до 270° исключается попадание испаряемого материала на катод и загрязнение наносимых пленок материалом катода, который во время работы также испаряется.
