Изучение конструкции и геометрии токарных резцов

I. Цель и содержание работы

Изучить конструкции и геометрические параметры резцов, инструментальные материалы. Практически ознакомится с приборами и с методикой измерения основных углов.

II. Типы токарных резцов

Резцыклассифицируются (рис. 1) по виду обработки, по направлению подачи, по конструкции головки, по роду материала рабочей части, по сечению те

ла резца и другие.

По виду обработки различают резцы:

Проходной – для точения плоских торцовых поверхностей – 3;

Расточные – для точения сквозных и глухих отверстий – 4, 5;

Отрезные – для разрезания заготовок на части и для протачивания кольцевых канавок – 6;

Резьбовые наружные и внутренние – для нарезания резьб – 7, 8;

Галтельные – для точения закруглений – 9;

Фасонные – для обтачивания фасонных поверхностей – 10.

По направлению подачи резцы делятся на правые, работающие с подачей справа на лево, и левые, работающие с подачи слева направо.

По конструкции головки: прямые, отогнутые, оттянутые и изогнутые.

По роду материала рабочей части: из быстрорежущей стали, с пластинами из твердого сплава, с пластинами из кинералокерамики, с кристаллами из алмазов и эльбога.

По сечению тела резца различают прямоугольные, квадратные и круглые.

Такие резцы могут быть цельные (головка и тела сделаны из одного материала), с приваренной встык головки.

Рис. 1 Типы токарных резцов

1-проходной прямой, 2-проходной отогнутый, 2а-проходной упорный, 3-подрезной,

4-расточной для сквозных отверстий, 5-расточной для глухих отверстий, 6-отрезной,

7-резбовой наружный, 8-резбовой внутренний, 9-галтельный, 10-фасонный.

III. Геометрия токарных резцов

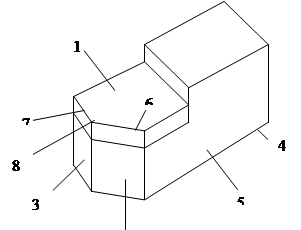

Токарный резец состоит из тела (стержень), служащего для закрепления резца в резцедержателе и головки (рабочей части), предназначенной для осуществления процесса резания. На головке резца различают (рис. 2) – переднюю 1, главную заднюю 2, вспомогательную заднюю 3, опорную 4 и боковые поверхности 5 (ГОСТ 25762–83).

Пересечения передней и главной задней поверхностей образует главную режущую кромку 6, пересечение передней и вспомогательную режущую кромку 7, место сопряжения главной и вспомогательной режущих кромок образует вершину резца 8.

2

IV. Приборы для измерения углов резца и техника измерения

Для измерения углов α и γ в главной секущей плоскости, а также угла главной режущей кромки λ в плоскости, перпендикулярной основной, может быть использован настольный угломер. Основные части угломера: плита, колонка, кронштейн, стопорный винт, сектор с лимбом, поворотный шаблон с рабочими кромками и указателем.

Например, для измерения переднего угла γ токарный резец устанавливается нижним основанием на плиту угломера, резец и сектор с лимбом разворачивают относительно друг друга так, чтобы сектор с лимбом стал перпендикулярно проекции главной режущей кромки на основную плоскость. Шаблон поворачивается до соприкосновения с передней поверхностью резца. При этом указатель покажет значения угла γ. Аналогично измеряются углы α и λ показана на рис. 3.

Угол λ может быть режущей кромкой резца.

Рис. 3 Схема измерения главного переднего угла на настольном угломере

1-плита, 2-колонка, 3-кронштейн, 4-опорный винт, 5-сектор с лимбой, 6-поворотный шаблон,

7-токарный резец.

В главной секущей плоскости рассматривается следующие углы:

а) главный задний угол α – угол между главной задней поверхностью резца и плоскостью резания;

б) угол заострения β – угол между передней и главной задней поверхностью резца.

в) передний угол γ – угол между передней поверхностью лезвия и основной плоскостью. Угол γ может быть положительным, отрицательным и равным 0

Для измерения этих же углов используется настольный угломер, представленный на рис. 4.

Прибор состоит из основания I и стойки 2, на которой устанавливается и закрепляется в нужном положении державка 3 со шкалой 4 и указателем 5, имеющим одну измерительную площадку. Шкала 4 имеет деления от 0 до 90, в оба стороны. Схема измерения угла φ показана на рис. 4

5

4

3

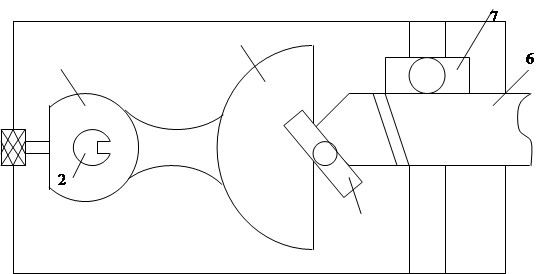

Рис. 4 Схема настольного угломера для измерения углов в плане токарного резца

1-основание, 2-стойка, 3-державка, 4-шкала, 5-указатель, 6-резец, 7-прижимная планка,

8-стопорный винт.

Порядок выполнения работы

Вычертить схему обработки детали изучаемой резцами, с указанием обрабатываемой и обработанной поверхностей, поверхности резания, главную и вспомогательную режущие кромки, направление главного движения и движения подачи резца, (стрелками измерить углы резца, используя универсальные и настольные угломеры). Результаты измерений занести в таблицу.

Вычертить эскиз резца по варианту, в двух проекциях с необходимым количеством сечений и видов, с указанием всех элементов, поверхностей и углов, а также материала режущей части с расшифровкой.
