Конструктивное усовершенствование шасси самолета Ту-154 на основе анализа эксплуатации

- приспособление для прокачки тормозной системы;

- приспособление для съема колес основной опоры;

- приспособление для съема подшипников колес основных опор шасси.

Управление работой установки осуществляется с пульта управления, на котором размещены приборы контроля, краны и кнопки управления.

2.3.1 Техническое описание гидроустановки и гидродомкрата

Гидроустановка предназна

чена для управления гидродомкратом и механизмом погрузки-выгрузки колес, а также для дозаправки гидросистемы самолета. Для резервного питания гидроагрегатов, также для сглаживания насосных пульсаций давления в гидросистеме предусмотрена установка гидроаккумулятора. Гидроустановка включает в себя гидравлическую и пневматическую системы.

Гидросистема служит для подачи давления к потребителям и включает в себя:

- гидравлический бак емкостью не менее 50 литров;

- электрический гидронасос с автоматом разгрузки и предохранительным клапаном;

- обратные клапаны;

- гидроаккумулятор;

- фильтры высокого и низкого давления;

- электрогидрокраны для подачи давления в разные линии нагнетания;

- силовые гидравлические цилиндры, оборудованные концевыми выключателями;

- пульты управления и заправки.

Пневматическая система обеспечивает наддув бака гидросистемы, зарядку пневматиков сжатым газом и переключение зарядки пневматиков как азотом, так и сжатым воздухом. Пневматическая система включает в себя:

- баллоны с азотом и сжатым воздухом;

- фильтры тонкой очистки;

- редукторы на поддавливание жидкости в баке установки и на зарядку пневматиков;

- запорные краны и обратные клапаны;

- пульты управления и заправки, выполненные для удобства заодно с пультами гидравлической системы.

Работа гидроустановки может осуществляться как от внешнего источника питания напряжением 24-28,5 В, так и от генератора установленного на автомобиле.

Гидродомкрат оборудованный автоматической системой подачи давления, значительно облегчает работу по подъему опор самолета при замене колес и тормозных устройств, а также позволяет сократить время выполнения указанных работ.

Для уменьшения веса гидродомкрата кран управления, вентиль, ручной насос и бак с гидродомкрата сняты, а оставлены только телескопический гидроцилиндр и опорная плита.

Снятые элементы размещены на установке, а ручной насос установлен в линию дозаправки гидросистемы самолета. Гидродомкрат с установкой соединен армированными шлангами и подключен к гидросистеме установки.

2.3.2 Расчет узлов крепления установки к раме автомобиля

Пол установки с размещенными на нем агрегатами крепится к раме автомобиля восемью болтами, узел крепления показан на рисунке 2.1.

При передвижении автомобиля с ускорением, болты воспринимают силу инерции Р:

(2.1.)

где m=1400 кг – масса снаряженной передвижной установки;

а – ускорение установки,

(2.2.)

где V= 60 = 16,8 – скорость движения автомобиля;

t= 3 c – время остановки автомобиля минимальное,

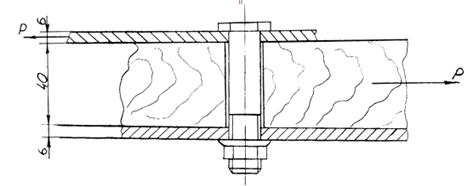

Рис. 2.1. Схема узла крепления установки к раме автомобиля.

Болты рассчитаем на срез:

(2.3.)

где d1 – диаметр впадин резьбы болта;

Р – действующая нагрузка;

k=1 – количество плоскостей среза;

b=8 – количество болтов;

[τср] = 42106 Па – предел напряжения среза для материала СТ 45.

Чтобы увеличить площадь деревянных брусков, работающих на сжатие при затяжке болтов, увеличим диаметр болтов. В этом случае,

Принимаем болты М12 с диаметром d1 =10,16 мм.

2.3.3 Расчет направляющих для погрузки колес

Каждая направляющая состоит из двух уголковых профилей соединенных между собой. Под действием массы колеса, направляющая воспринимает силу Р1, которая раскладывается на составляющие Р1 и Р2 (Рис 2.2.).

Под действием силы Р1, направляющая работает на изгиб. В точке С (АС=СВ) балка будет воспринимать максимальный изгибающий момент (Рис 2.3.)

Рис.2.3.

Максимальный изгибающий момент в этой точке будет равен:

(2.4.)

где a=b=0,625 м – длины участков направляющей;

Р1 – нормальная составляющая силы Р,

, (2.5.)

Р =600Н – сила действующая на направляющую от колес;

α = 40˚ – угол установки направляющей;

Так как направляющая состоит из двух уголковых профилей, ее необходимо рассчитать на косой изгиб по формуле:

(2.6.)

где Х1 и Y1 – координаты точки, наиболее удаленной от нейтральной линии;

Ix и Iy – моменты инерции относительно осей X и Y.

Для уголкового профиля №4 по таблице сортамента [19] находим:

Х1 =1,5310-2м; Y1 =0,7810-2м;

Ix =7,2610-8м-4; Iy =1,1910-8м-4;

Найдем изгибающий момент относительно осей X и Y. Так как профиль симметричный относительно осей X и Y, то

(2.7.)

В связи с тем, что направляющая состоит из двух уголковых профилей, каждый профиль будет испытывать напряжение

(2.8.)

Под действием составляющей Р2 направляющая работает на растяжение.

Составляющая Р2 равна

(2.9.)

Напряжение растяжения равно

(2.10.)

где S=3,08м2 – площадь сечения №4 [10].
