Автоматизация учета работ по созданию электронных образовательных ресурсов

На данном этапе каждый вариант использования специфицируется посредством построения одного или двух типов диаграмм, в зависимости от характера моделируемых действий.

Диаграмма деятельности - это частный случай диаграммы состояний; на ней представлены переходы потока управления от одной деятельности к другой внутри системы. Диаграммы деятельности относятся к динамическому виду системы; они н

аиболее важны при моделировании ее функционирования и отражают поток управления между объектами.

Диаграммы последовательности отражают временную упорядоченность сообщений.

Процесс разработки нового электронного образовательного ресурса начинается с работы с базой данных ресурсов. В нее необходимо внести запись об образовательном ресурсе, который будет разрабатывается. Каждый ресурс в базе имеет свою категорию, которая выбирается в процессе создания записи о ресурсе. Если же подходящей категории нет, то ее можно создать путем внесения новой записи в таблицу Категории ресурсов. После выбора категории необходимо ввести другие сведения о ресурсе: его наименование, автора, краткие сведения, а так же имя сотрудника, который будет заниматься его разработкой. Данный процесс представлен на рис. 2.3.2.

Диаграмма последовательности данного процесса приведена в приложении 3.

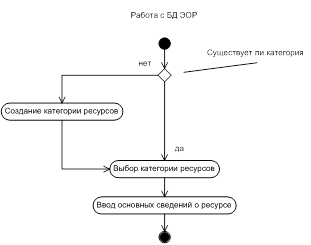

Рис. 2.3.2. Диаграмма деятельности «Работа с БД ЭОР»

После внесения записи и ресурсе, необходимо назначить задачу на разработку данного ресурса. Для этого, прежде всего, нужно выбрать задачу из общего списка задач, только что созданный ресурс и разработчика, которому поручается данная работа. Кроме того, здесь необходимо указать крайние сроки выполнения работы, а так же дополнительные сведения о задаче.

Рис. 2.3.3. Диаграмма деятельности «Назначение задачи»

Диаграмма последовательности приведена в приложении 4.

После назначения данная задача появляется в списке новых задач назначенного разработчика. После просмотра основных сведений о задаче, сотрудник приступает к разработке указанного образовательного ресурса, при этом он указывает дату начала работ. При завершении разработки, соответственно, дату окончания работ.

Рис. 2.3.4. Диаграмма деятельности «Получение задания»

Диаграмма последовательности приведена в приложении 5.

После того как разработчик внесет дату окончания работ, в профиле начальника появится запись о вновь созданном образовательном ресурсе. Начальник должен проконтролировать выполнение задания разработчиком и проверить ресурс на наличие несоответствий требованиям. Если несоответствий не обнаружено, начальник публикует ресурс на образовательном портале, при этом в системе указывает дату публикации. В противном случае создается новая задача на исправление несоответствий в данном ресурсе. При этом в сведениях о задаче вносится информация о несоответствиях, которые необходимо исправить.

Время от времени, руководство филиала требует отчетности о состоянии учебного контента, кроме того, каждому сотруднику по окончании месяца необходимо предоставить отчет по деятельности. С помощью данной системы задача составления таких отчетов существенно упрощается. Сведения о ресурсах и обо всех выполненных и невыполненных работах хранятся в системе, и для того чтобы их получить, достаточно внести все необходимы параметры, после чего отчет будет сгенерирован системой, и его можно будет сохранить и вывести на печать.

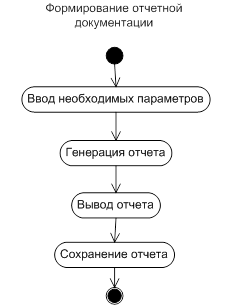

Рис. 2.3.5. Диаграмма деятельности «Формирование отчетной документации»

Диаграмма последовательности приведена в приложении 6.

Помимо данного отчета, в пределах отдела действует и другая отчетная документация, например, отчеты по электронным учебным курсам. Принципы составления таких отчетов практически не отличаются, меняются лишь атрибуты, по которым производится выборка.

В общем виде весь процесс представлен на общей диаграмме деятельности с дорожками, которая приведена в приложении 2.

2.3.3 Построение диаграммы классов

На данном этапе выявленные в процессе концептуального проектирования объекты были преобразованы в классы и построены соответствующие диаграммы, которые в совокупности являются логическим проектом базы данных.

Диаграмма классовопределяет типы классов системы и различного рода статические связи, которые существуют между ними. На диаграммах классов изображаются также атрибуты классов, операции классов и ограничения, которые накладываются на связи между классами. Вид и интерпретация диаграммы классов существенно зависит от точки зрения (уровня абстракции): классы могут представлять сущности предметной области (в процессе анализа) или элементы программной системы (в процессах проектирования и реализации).

При моделировании объектно-ориентированных систем этот тип диаграмм используют чаще всего. Диаграммы классов соответствуют статическому виду системы с точки зрения проектирования.

Диаграмма классов проектируемой системе изображена на рисунке 2.3.6.

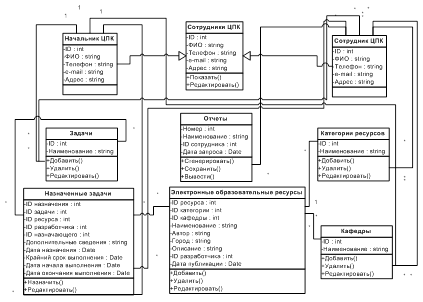

Рис. 2.3.6. Диаграмма классов

Структура классов

Класс Сотрудники ЦПК используется для хранения информации о сотрудниках.

Атрибуты класса Сотрудники ЦПК

Данный класс подразделяется на два подкласса: Начальник ЦПК и Сотрудник ЦПК, их атрибуты совпадают.

Методы класса Сотрудники ЦПК
