Автоматизированная система управления менеджментом и маркетингом коммерческого банка

· функции обработки информации (работы);

· документы (стрелки), объекты, сотрудников или отделы;

· информации;

· внешние ссылки(external references);

· таблицы для хранения документов(хранилища данных).

Работы. Работы в DFD обозначают функции или процессы, которые обрабатывают и изменяют информацию. Работы представлены на диаграммах в виде прямоугольников со скругленн

ыми углами. Стрелки. Стрелки идут от объекта-источника к объекту-приемнику, обозначая информационные потоки в системе документооборота. Внешние ссылки. Внешние ссылки указывают на место, организацию или человека, которые участвуют в процессе обмена информацией с системой, но располагаются за рамками этой диаграммы. Хранилища данных. Хранилища данных представляют собой собственно данные, к которым осуществляется доступ, эти данные также могут быть созданы или изменены работами. На одной диаграмме может присутствовать несколько копий одного и того же хранилища данных.

В BPwin для построения диаграмм потоков данных используется нотация Гейна-Сарсона. В отличие от стрелок IDEF0, которые представляют собой жесткие взаимосвязи, стрелки DFD показывают, как объекты двигаются от одной работы к другой. Это представление потоков совместно с хранилищами данных и внешними сущностями делает модели DFD более похожими на физические характеристики системы – движение объектов, хранение объектов, поставка и распространение объектов. В отличие от IDEF0, где система рассматривается как взаимосвязанные работы, DFD рассматривает систему как совокупность предметов.

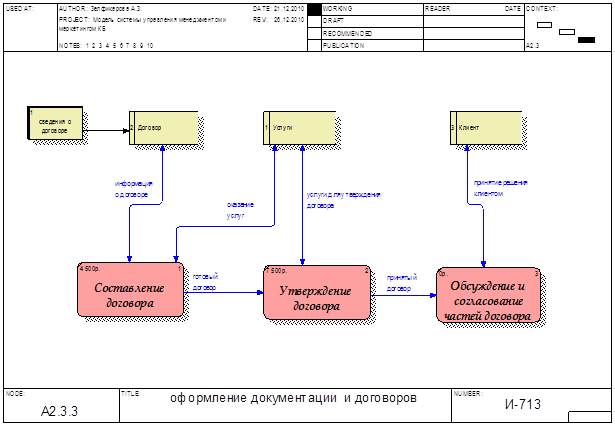

В диаграмме потоков данных (рис.7) под названием «Оформление документации и договоров» показаны хранилища данных под названиями «Услуги», «Договор», «Клиент», показана внешняя ссылка «Сведения о договоре». Данная диаграмма состоит из следующих работ:

1. Составление договора;

2. Утверждение договора;

3. Обсуждение и согласование частей договора.

Базы данных используемые в данной работе:

Таблица 1. Базы данных

Имя БД (Name)

Определение (Definition)

Услуги

Сведения об услугах

Договор

Сведения о договоре

Клиент

Сведения о клиенте

Таблица 2. База данных Услуги

Имя поля

Тип

Краткое описание

Код_услуги

Цифры

Код_услуги

Дата_оказания_услуги

Дата

Дата_оказания_услуги

Назв_услуги

Символы

Назв_услуги

Стоим_услуги

Цифры

Стоим_услуги

Таблица 3. Договор

Имя поля

Тип

Краткое описание

Номер_ договора

Цифры

Номер_ договора

Дата _заключения _договора

Дата

Дата _заключения _договора

Сумма _вложений

Цифры

Сумма _вложений

Назв_проекта

Символы

Назв_проекта

Срок_ договора

Условия_ договора

Цифры

Символы

Срок_ договора

Условия_ договора

Таблица 4. Клиент

Имя поля

Тип

Краткое описание

ФИО_клиента

Символы

ФИО_клиента

Адрес _клиента

Символы

Адрес _клиента

ИНН_клиента

Цифры

ИНН_клиента

E-mail

Символы

E-mail

Телефон

Цифры

Телефон

Рис. 7 Диаграмма DFD А2.3.3

2.5 Диаграммы декомпозиции в методологии IDEF3

Для описания логики взаимодействия информационных потоков более подходит IDEF3, называемая также Workflow diagramming, методологией моделирования, использующая графическое описание информационных потоков, взаимоотношений между процессами обработки информации и объектов, являющихся частью этих процессов. Диаграммы Workflow могут быть использованы в моделировании бизнес-процессов для анализа завершенности процедур обработки информации. С их помощью можно описывать сценарии, например порядок определения страхового риска. Каждый сценарий сопровождается описанием процесса и может быть использован для документирования каждой функции.

IDEF3 – это метод, имеющий основной целью дать возможность аналитикам описать ситуацию, когда процессы выполняются в определенной последовательности, а также описать объекты, участвующие совместно в одном процессе.

IDEF3 может быть также использован как метод создания процессов. IDEF3 дополняет IDEF0 и содержит все необходимое для построения моделей, которые в дальнейшем могут быть использованы для имитационного анализа.

Методология IDEF3 содержит следующие основные элементы:

· Единицы работы (Unit of Work) - основной компонент диаграммы IDEF3 близкий по смыслу к работе IDEF0.

· Связи (Links) - Связи, изображаемые стрелками, показывают взаимоотношения работ.

В IDEF3 различают три типа связей:

· Связь предшествования (Precedence) – показывает, что прежде чем начнется работа-приемник, должна завершиться работа-источник. Обозначается сплошной линией.

· Связь отношения (Relational) - показывает связь между двумя работами или между работой и объектом ссылки. Обозначается пунктирной линией.

Поток объектов (Object Flow) – показывает участие некоторого объекта в двух или более работах, как, например, если объект производится в ходе выполнения одной работы и потребляется другой работой. Обозначается стрелкой с двумя наконечниками.
