Автоматизированная система управления менеджментом и маркетингом коммерческого банка

v контекстную диаграмму

v диаграмма декомпозиции;

v диаграмма дерева узлов;

v диаграмма только для экспозиции (FEO).

Если в процессе моделирования нужно осветить специфические стороны технологии предприятия, BPwin позволяет переключиться на любой ветви модели на нотацию IDEF3 или DFD и создать смешанную модель. Нотация DFD включает такие понятия, как внешняя ссылка и хранилище д

анных, что делает ее более удобной (по сравнению с IDEF0) для моделирования документооборота. Методология IDEF3 включает элемент «перекресток», что позволяет описать логику взаимодействия компонентов системы.

На основе модели BPwin можно построить модель данных. Для построения модели данных PLATINUM technology предлагает мощный и удобный инструмент – ERwin, хотя процесс преобразования модели BPwin в модель данных плохо формализуется и поэтому полностью не автоматизирован, PLATINUM technology предлагает удобный инструмент для облегчения построения модели данных на основе функциональной модели – механизм двунаправленной связи BPwin-ERwin. ERwin имеет два уровня представления модели: логический и физический. На логическом уровне данные не связаны с конкретной СУБД, поэтому могут быть наглядно представлены даже для неспециалистов. Физический уровень данных – это по существу отображение системного каталога, который зависит от конкретной реализации СУБД. ERwin позволяет проводить процессы прямого и обратного проектирования БД. Это означает, что по модели данных можно сгенерировать схему БД или автоматически создать модель данных на основе информации системного каталога. Кроме того ERwin позволяет выравнивать модель и содержимое системного каталога после редактирования того либо другого.

2.2 Контекстная диаграмма

Контекстная диаграмма является вершиной древовидной структуры диаграмм и представляет собой самое общее описание системы и ее взаимодействия с внешней средой. Контекстная диаграмма состоит из одной работы, которая называется «Система управления менеджментом и маркетингом КБ». Взаимодействие работы с внешним миром описывается в виде стрелок, которые представляют собой некую информацию и именуются существительными. В данной работе описаны стрелки типа вход (Input), «информация о сотрудниках» и «информация по клиентам», они представляют собой входную информацию. Стрелка типа выход (Output), «документация и договора» содержит в себе выходную информацию. Стрелка «маркетинговый отдел» является стрелкой типа механизм (Mechanizm) и входит в нижнюю грань работы. Стрелки «информация о конъюнктуре рынка», «цель и стратегия управления» являются стрелками типа управление (Control), входят в верхнюю грань работы и показывает правила, процедуры, которыми руководствуется работа «Система управления менеджментом и маркетингом КБ».

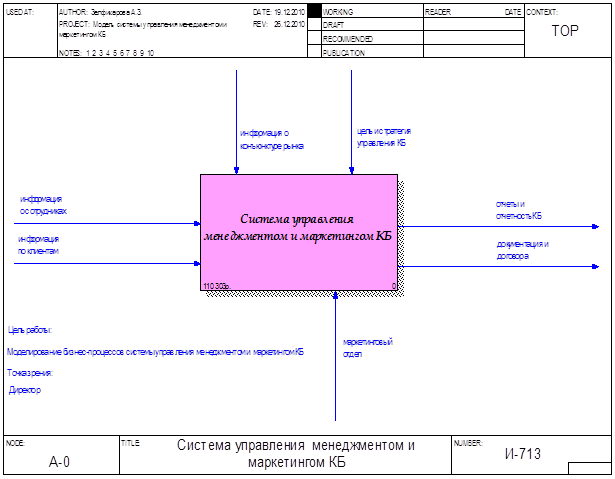

Контекстная (корневая) работа имеет номер А-0(рис. 1)

2.3 Диаграммы декомпозиции в методологии IDEF0

Основной из трех методологий, поддерживаемых BPwin, является IDEF0, оно относится к семейству IDEF, которое появилось в конце шестидесятых годов под названием SADT (Structured Analysis and Design Technique). IDEF0 может быть использована для моделирования широкого класса систем.

Основу методологии IDEF0 составляет графический язык описания бизнес-процессов. Модель в нотации IDEF0 представляет собой совокупность иерархически упорядоченных и взаимосвязанных диаграмм.

Рис.1 Контекстная диаграмма

В IDEF0 система представляется как совокупность взаимодействующих работ или функций. Такая чисто функциональная ориентация является принципиальной - функции системы анализируются независимо от объектов, которыми они оперируют. Это позволяет более четко смоделировать логику и взаимодействие процессов организации.

Под моделью в IDEF0 понимают описание системы (текстовое и графическое), которое должно дать ответ на некоторые заранее определенные вопросы.

Процесс моделирования какой-либо системы в IDEF0 начинается с определения контекста, т. е. наиболее абстрактного уровня описания системы в целом. В контекстную диграмму входит определение субъекта моделирования, цели и точки зрения на модель.

После описания системы в целом проводится разбиение ее на крупные фрагменты. Этот процесс называется функциональной декомпозицией, а диаграммы, которые описывают каждый фрагмент и взаимодействие фрагментов, называются диаграммами декомпозиции. Диаграммы декомпозиции содержат родственные работы, т.е. работы, имеющие общую родительскую работу. После декомпозиции контекстной диаграммы проводится декомпозиция каждого большого фрагмента системы на более мелкие и т.д. до достижения нужного уровня подробности описания системы.

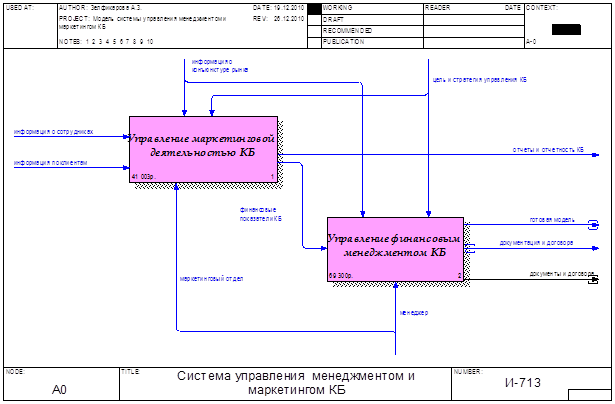

Декомпозиция контекстной диаграммы имеет номер А0 (рис.2). Эта декомпозиция состоит из следующих основных работ «Управление маркетинговой деятельностью КБ», «Управление финансовым менеджментом КБ».

Рис.2 Диаграмма декомпозиции А0

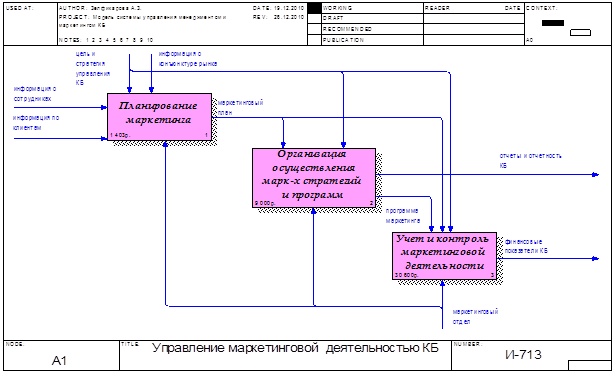

Декомпозиция работы «Управление маркетинговой деятельностью КБ» имеет номер А1 (рис.3) и состоит из следующих работ:

ü планирование маркетинга

ü организация осуществления маркетинговых стратегий и программ

ü учет и контроль маркетинговой деятельности

Рис.3 Диаграмма декомпозиции «Управление маркетинговой деятельностью КБ» А1

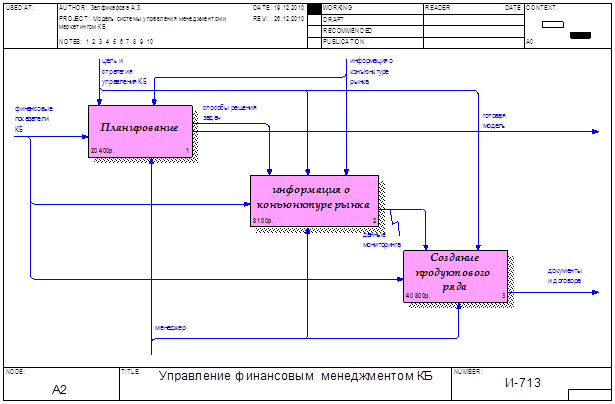

Декомпозиция работы «Управление финансовым менеджментом КБ»

имеет номер А2 (рис.4) которая состоит из следующих работ: планирование, информация о конъюнктуре рынка, создание продуктового ряда.

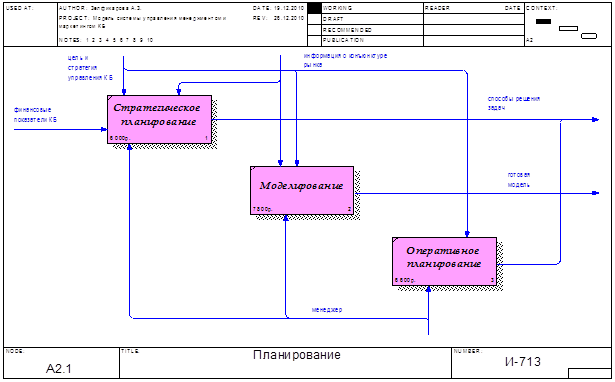

Декомпозиция работы «Планирование» А2.1. (рис.5) будет состоять из следующих работ:

ü Стратегическое планирование

ü Моделирование

ü Оперативное планирование

Рис.4 Диаграмма декомпозиции «Управление финансовым менеджментом КБ» А2

Рис 5. Диаграмма декомпозиции «Планирование» А2.1

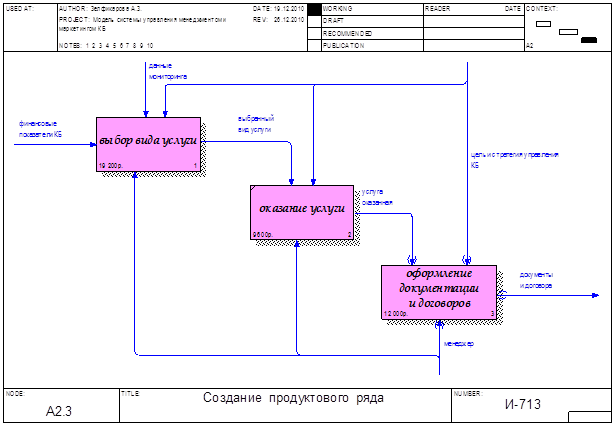

Диаграмма декомпозиции «Создание продуктового ряда» А2.3 (рис.6) включает в себя следующие работы: выбор вида услуги, оказание услуги, оформление документации и договоров.

Рис.6 Диаграмма декомпозиции «Создание продуктового ряда» А2.3

2.4 Диаграммы декомпозиции в методологии DFD

Диаграммы потоков данных используются для описания документооборота и обработки информации. Подобно IDEF0, DFD представляет модельную систему как сеть связанных между собой работ, их можно использовать как дополнение к модели IDEF0 для более наглядного отображения текущих операций документооборота в корпоративных системах обработки информации. DFD описывает:
