Графическое моделирование деталей масляного насоса с помощью графической системы AutoCAD

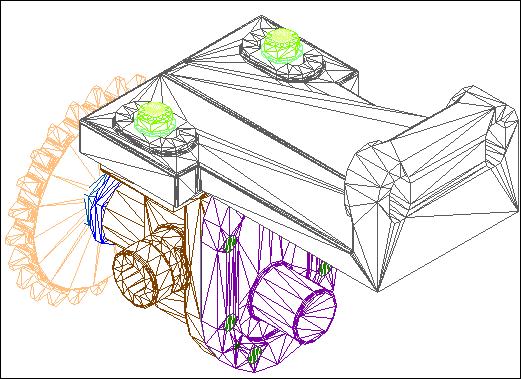

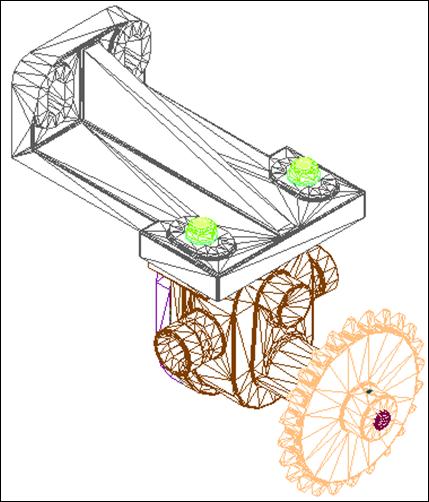

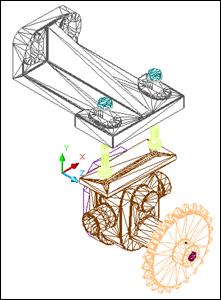

6 Твёрдотельная сборочная модель изделия

7 Твёрдотельная сборочная модель изделия (разрез)

8 Дерево сборки

1. В Корпус (поз. 1) вставляется Вал (поз. 4) с предварительно надетым на него Зубчатым Колесом (поз 3). Зубчатое Колесо (поз. 3) закрепляется на Вал (поз. 4) при помощи шпонки (поз. 19)

2. Затем в Корпус (поз. 1) помещается Ось (поз. 2) с надетым на него вторым Зубчатым Колесом (поз. 3).

3. Корпус (поз. 1) закрывается Крышкой (поз. 8), через прокладку (поз. 9). И Крышка (поз. 8) привинчивается 8 Винтами (поз. 16) и 2 Штифтами (поз. 20). Масляное отверстие в Крышке (поз. 8) закрывается Пробкой (поз. 11)

4. С другой стороны на Вал (поз. 4): надевается кольцо (поз. 7) которое вставляется в Корпус (поз. 1); вкручивается Штуцер (поз. 5) закрепляемый гайкой (поз. 6).

5. Затем на Вал (поз. 4) надевается Звёздочка (поз. 12), которая закрепляется Штифтом (поз. 21). Звёздочка (поз. 12) регулируется Винтом (поз. 14).

6. Сверху к Корпусу (поз. 1) двумя Болтами (поз. 14, 17, 18) крепится Кронштейн (поз. 13).

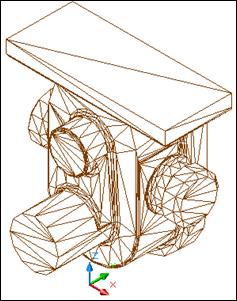

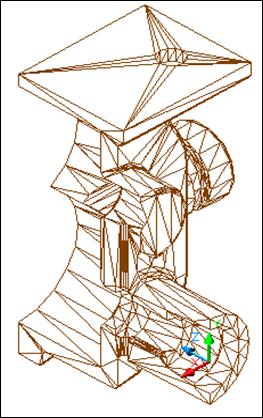

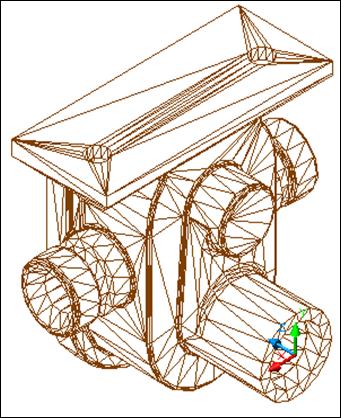

9 Алгоритм создания твёрдотельной модели

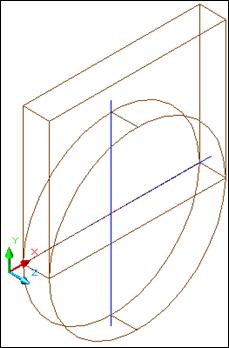

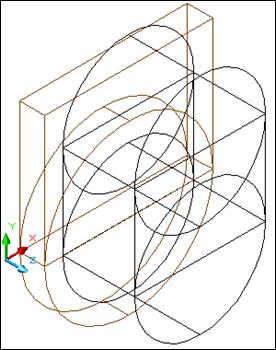

1) При помощи трёхмерных тел: Цилиндр и Ящик, создаём основу корпуса.

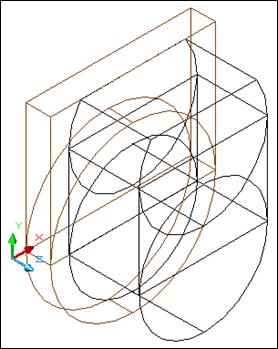

2) Вычитаем не нужные части.

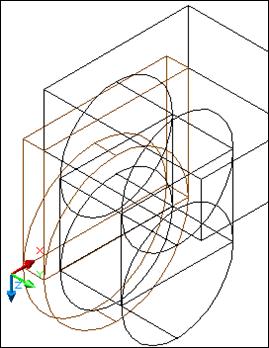

3) При помощи Цилиндра и Ящика достраиваем необходимы части корпуса.

4) Объединяем все полученные твёрдотельные модели.

5) Делаем необходимые сопряжения.

6) Вычитаем из полученной твёрдотельной модели корпуса необходимые отверстия.

Список литературы

1. Курс лекций по Инженерной Компьютерной Графике преподавателя кафедры ГИС НГТУ Дроздовой Т.А.

2. Полищук И.А. «AutoCAD и Visual Lisp», М: «МИФИ», 2000г
