Модель трехмерной сцены и библиотека OpenGL

Формулировка задачи

Средствами графической библиотеки OpenGL построить динамическую трехмерную сцену, включающую заданные тело и поверхность вида z=f(x,y). Заданные графические объекты должны быть представлены в следующих видах:

· в виде каркасной модели, позволяющей видеть контуры примитивов, из которых составлены объекты;

· в виде реалистических изображений

, построенных с учетом параметров источника освещения и параметров отражающих свойств материала;

· в виде объектов с наложенной на них текстурой.

Заданное тело: вентилятор.

Заданная поверхность: ,

где а, b – параметры.

Описание представления тела

Каркасные модели и поверхности могут быть представлены с помощью примитивов OpenGL, таких как:

× GL_LINES

× GL_LINE_STRIP

× GL_LINE_LOOP

× GL_TRIANGLES

× GL_TRIANGLE_STRIP

× GL_TRIANGLE_FAN

× GL_QUADS

× GL_QUAD_STRIP

× GL_POLYGON

×

Примитивы LINE могут быть использованы только для создание, например, сетки, поскольку нормали к ним не пропишешь и освещение на них не будет правильно отображаться.

Примитивы TRIANGLE и QUAD применимы для создания, пожалуй, всех поверхностей и тел – куб, пирамида, параллелепипед, сфера, цилиндр и т.д. С использованием TRIANGLE поверхности и тела получаются верно сглаженными при меньшем разбиении, нежели с QUAD.

Примитив POLYGON применим для получения круга.

В данной работе используются примитивы: GL_QUADS, GL_LINES, GL_POLYGON для построение каркасной модели тела, а для построения поверхности используется GL_QUADS.

Составные части модели вентилятора

Сетка

Сетка вентилятора составлена из трех основных частей

§ Круговая составляющая сетки

где bFan+17 – радиус окружности, rWeb – разбиение окружности

Фрагмент кода программы круговой составляющей сетки

q=0;

while(q<rWeb)

{

glBegin(GL_LINES);

glVertex3f(0,(bFan+17)*sin(q*2*M_PI/rWeb),(bFan+17)*cos(q*2*M_PI/rWeb));

glVertex3f(0,(bFan+17)*sin((q+1)*2*M_PI/rWeb),(bFan+17)*cos((q+1)*2*M_PI/

rWeb));

glEnd();

q++;

}

§ Дуговая составляющая сетки

где bFan+2 – радиус полуокружности, rWeb – разбиение окружности

Фрагмент кода программы дуговой составляющей сетки

int iWeb=0;

while(iWeb<rWeb)

{

glBegin(GL_LINES);

glVertex3f((bFan+2)*cos(iWeb*M_PI/rWeb),(bFan+2)*sin(iWeb*M_PI/rWeb)+15,0);

glVertex3f((bFan+2)*cos((iWeb+1)*M_PI/rWeb),(bFan+2)*sin((iWeb+1)*M_PI/rWeb)+15,0);

glEnd();

iWeb++;

}

§ Косой прут сетки

где a, b – параметры отрезка

Фрагмент кода программы косого прута сетки

glBegin(GL_LINES);

glVertex3f(bFan+2,15,0);

glVertex3f(bFan,rFan,0);

glEnd();

1. Винт

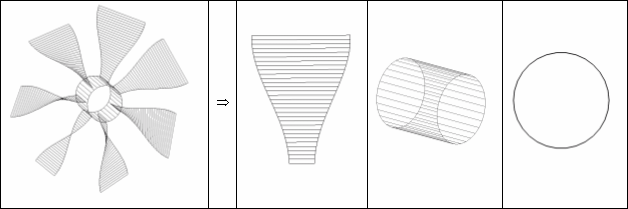

Винт вентилятора составлен из трех основных частей

§ Лопасть вентилятора

где bFan – половина ширины лопасти в основании, lFan – длина лопасти, N – разбиение лопасти

Фрагмент кода программы лопасти вентилятора

double bFan=5;

double lFan=15;

glBindTexture(GL_TEXTURE_2D,texture4);

float N=30;

float NNN=100;

int i=0;

while(i<N)

{

glBegin(GL_QUADS);

glTexCoord2d(i/N,0);

glNormal3f(-2*lFan*bFan*i/(N*N)*sin(i*M_PI/(1.5*N)), 2*bFan*bFan/(N*log(NNN))*(log(i+26)*i*sin(i*M_PI/(1.5*N))-log(i+25)*(i+1)*sin((i+1)*M_PI/(1.5*N))), 2*bFan*lFan*log(i+25)/(N*log(NNN)));

glVertex3f(-bFan*log(i+25)/log(NNN),lFan*i/N,-bFan*(i)/N*sin(i*M_PI/(N*1.5)));

glTexCoord2d(i/N,1);

glNormal3f(-2*lFan*bFan*i/(N*N)*sin(i*M_PI/(1.5*N)), 2*bFan*bFan/(N*log(NNN))*(log(i+26)*i*sin(i*M_PI/(1.5*N))-log(i+25)*(i+1)*sin((i+1)*M_PI/(1.5*N))),2*bFan*lFan*log(i+25)/(N*log(NNN)));

glVertex3f(bFan*log(i+25)/log(NNN),lFan*i/N,bFan*(i)/N*sin(i*M_PI/(N*1.5)));

glTexCoord2d((i+1.0)/N,1);

glNormal3f(-2*lFan*bFan*i/(N*N)*sin(i*M_PI/(1.5*N)), 2*bFan*bFan/(N*log(NNN))*(log(i+26)*i*sin(i*M_PI/(1.5*N))-log(i+25)*(i+1)*sin((i+1)*M_PI/(1.5*N))),2*bFan*lFan*log(i+25)/(N*log(NNN)));

glVertex3f(bFan*log((i+26))/log(NNN),lFan*(i+1)/N,bFan*(i+1)/N*sin((i+1)*M_PI/(N*1.5)));

glTexCoord2d((i+1.0)/N,0);

glNormal3f(-2*lFan*bFan*i/(N*N)*sin(i*M_PI/(1.5*N)), 2*bFan*bFan/(N*log(NNN))*(log(i+26)*i*sin(i*M_PI/(1.5*N))-log(i+25)*(i+1)*sin((i+1)*M_PI/(1.5*N))),2*bFan*lFan*log(i+25)/(N*log(NNN)));

glVertex3f(-bFan*log((i+26))/log(NNN),lFan*(i+1)/N, *(i+1)/N*sin((i+1)*M_PI/(N*1.5)));

glEnd();

i++;

}

§ Цилиндр, объединяющий лопасти вентилятора в винт

где M – разбиение цилиндра

Фрагмент кода программы цилиндра, объединяющего лопасти вентилятора в винт

M=30;

int qRoll=0;

glBindTexture(GL_TEXTURE_2D,texture2);

while (qRoll<M)

{

glBegin(GL_QUADS);
