Диагностика газовой скважины по результатам гидродинамических исследований при установившейся фильтрации

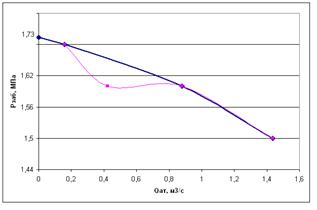

Рис.12 - Зависимость между квадратом пластового давления и дебитом скважины

Видим, что пластовое давление равно 1,73 МПа

Теперь, зная, что пластовое давление =1,73 МПа и фильтрация происходит по двучленному закону построим графикзависимости (height=25 src="images/referats/273/image052.gif">)/Qат от Qат для фильтрации газа(рис.13), взяв значения из Таблицы 3.

Таблица 3.

()/Qат , МПа2*с/м3

Qат , м3/с

0,515679

1,435185185

0,488636

0,87962963

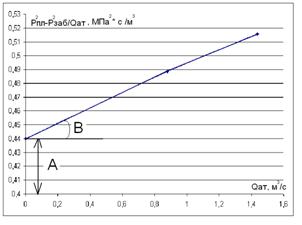

Рис. 13 - Графикзависимости ()/Qат от Qат при фильтрации газа по двучленному закону

А и В – коэффициенты фильтрационного сопротивления.

Коэффициент А находим, как расстояние между осью абсцисс и точкой пересечения прямой с осью ординат, а коэффициент B, как тангенс угла наклона прямой к оси абсцисс, то есть B=tgβ.

Из теоремы о нахождении тангенса угла в прямоугольном треугольнике знаем, что он равен отношению противолежащего катета к

прилежащему поэтому

Коэффициент A в свою очередь равен:.

2.2 Расчёт теоретических значений коэффициентовфильтрационного сопротивления для гидродинамическисовершенной скважины

В расчетах были использованы следующие исходные данные:

Таблица 1

Название параметра

Обозначение

Значение

Мощность пласта, м

h

30

Глубина вскрытия, м

b

15

Проницаемость, 10-12 м2

k

0,29

Радиус контура питания, м

300

Радиус скважины, м

0,08

Атмосферное давление, 106 Па

pат

0,1

Атмосферная температура, К

Тат

293

Плотность при pат и Тат, кг/м3

ρат

1,967

Динамическая вязкость нефти, мПа*с

μ

0,012

Коэффициент сверхсжимаемости

z

0.72

Пластовая температура, К

Тпл

301

Доп. коэффициент пористой среды

β

15

По формуле для двучленной фильтрации совершенной скважины получаем:

(31)

где

Найдём коэффициент гидродинамического сопротивления А:

Коэффициент гидродинамического сопротивления В равен:

Введя коэффициенты несовершенства скважины по степени вскрытия С1 и С1’ получим двучленную фильтрацию для несовершенной скважины.

С1 и С1’ находим по формулам (25) и (26) соответственно.

Зная С1 и С1’, а также степень вскрытия пласта=h/b по формуле (30) находим коэффициенты гидродинамического сопротивления А и В, приняв за ноль коэффициенты несовершенства скважины по характеру вскрытия С2 и С2’, так как фильтрация происходит через фильтр, а не через перфорационные отверстия.

2.3 Оценка гидродинамического несовершенства скважины

Зная теперь значения коэффициентов А и В для совершенных и несовершенных скважин можем найти несовершенство скважины.

Оно записывается в виде:

(32)

Qсов и Qнесов находим из уравнения(31),взяв =2,99МПа2 и =2,25МПа2.

0,003·+0,27·-0,74=0

D=(0,27)2-4·0,003·(-0,74)=0,08178

0,011·+0,4·-0,74=0

D=(0,4)2-4·0,011·(-0,74)=0,193

Из этого следует:
