Направленное бурение

(14)

где – проекция i-го отрезка скважины на горизонтальную ось X; – средний азимут отрезка скважины на i-м интервале.

(15)

где <

img width=17 height=25 src="images/referats/263/image028.gif">– проекция i-го отрезка скважины на горизонтальную ось Y.

Текущие координаты скважины находятся путём последовательного суммирования проекций отрезков скважин на одноимённые оси:

(16)

(17)

(18)

где Zi, Xi,Yi – текущие координаты трассы по соответствующим осям.

На основании табл. 4 строится вертикальная и горизонтальная проекции скважины (рис. 3).

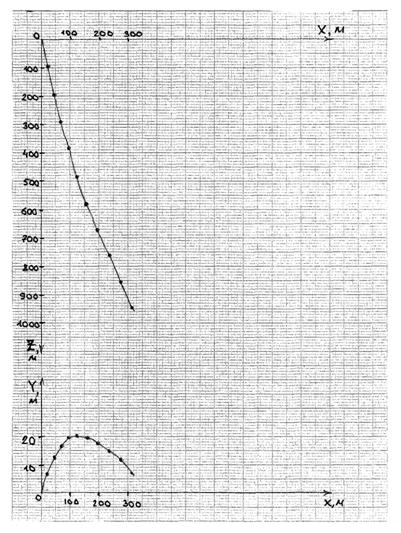

Рис. 3. вертикальная и горизонтальная проекции скважины

3. Выбор технических средств и описание методики проведения инклинометрии

В процессе бурения необходимо контролировать положение оси скважины в пространстве с целью: определения истинного положения полезного ископаемого и правильного построения геологического разреза и определения положения забоя скважины.

Различается два вида контроля искривления скважин – оперативный и плановый.

3.1 Оперативный контроль искривления скважин

Оперативный контроль – осуществляется силами буровой бригады через 15 – 20 м бурения скважины или один раз в сутки и предназначен для определения начала существенного искривления скважины и своевременного принятия мер для его устранения.

Оперативный контроль следует проводить при:

1) пересечении буровым снарядом перемежающихся слоев пород различной твердости, сопровождающемся изменением зенитного и азимутального углов;

2) пересечении мягких несцементированных или сильно разрушенных пород, тектонических нарушений, трещин, пустот, а также при выходе из зоны осложнения;

3) смене пород с различными анизотропными свойствами;

4) смене диаметра скважины;

5) перед каждым циклом искусственного искривления и по окончания цикла искривления;

3.2 Плановый контроль искривления скважин

Плановый контроль – осуществляется геофизическими (каротажными) отрядами через определенные интервалы бурения (практически через 200 – 300 м проходки) или по всему стволу скважины после окончания ее бурения до проектной глубины.

Особенности технологии проведения планового контроля:

· измерение зенитных и азимутальных углов осуществляется обычно через 10 – 20 м при подъеме прибора (инклинометра) из скважины;

· скорость подъема прибора не > 2000 – 2500 м/час;

· глубины определяются по счетчику;

· при повторных замерах в одной скважине перекрывается не менее 5 точек прежнего замера;

· результаты измерений заносятся в буровой журнал.

3.3 Инклинометры

По назначению инклинометры разделяются на приборы:

· для измерения только зенитного угла;

· для измерения зенитного угла и азимута.

Датчики для измерения зенитного угла разделяются на две группы:

· использующие принцип горизонтального уровня жидкости;

· использующие принцип отвеса.

Датчики для измерения азимута:

· магнитная стрелка;

· гироскоп;

· щуп.

По способу измерения и передачи информации на поверхность инклинометры подразделяются на:

· забойные, производящие измерения и передачу информации в процессе бурения (телеметрические системы);

· приборы, опускаемые в скважину на кабеле и выдающие информацию в процессе подъема из скважины или спуска;

· автономные приборы, спускаемые на колонне бурильных труб и выдающие информацию только после подъема инструмента.

3.3.1 Инклинометры для оперативного контроля

Автономные компасные инклинометры оперативного контроля

Автономные компасные инклинометры оперативного контроля делятся на две группы [5].

1. Одноточечные приборы, обеспечивающие за один спуск в скважину измерение одной точки ее ствола (зенитного и азимута) в диапазоне зенитных углов от 2 до 178°.

2. Многоточечный фотографический инклинометр МТ-4-40 конструкции ВИТР, обеспечивающий за один спуск в скважину измерение до 100 точек ее ствола с регистрацией на 8-миллиметровой пленке; диапазон его работы от 2 до 60°.

Инклинометры оперативного контроля опускаются в наклонные скважины на тонком канате диаметром 3 – 4 мм с использованием портативных лебедок типа электрической лебедки ЛОК-1500 конструкции ВИТРа, а в горизонтальные и восстающие скважины с помощью бурильной колонны.

Спуск автономных инклинометров оперативного контроля должен осуществляться при использовании блок-трубы (рис. 4) скважины со счетчиком глубины.

К одноточечным инклинометрам относятся [5]:

· электромеханический инклинометр ИОК-42 конструкции ВИТР

· механические малогабаритные инклинометры МИ-42У и МИ-ЗОУ конструкции «Востказгеология».

Автономный одноточечный инклинометр ИОК-42

Автономный одноточечный инклинометр ИОК-42 представляет устройство, обеспечивающее его работу от автономного блока электропитания. Техническая характеристика представлена в табл 5 [5].

Таблица 5

Техническая характеристика ИОК-42

Диапазон измерения углов, градус:

зенитных

азимутальных

0 – 180

0 – 360

Погрешность измерения углов, градус:

зенитных (при углах 3 – 177°)

азимутальных

±1

±2,5

Питание скважинного прибора (сухие элементы А343 или дисковые аккумуляторы типа Д-0,26 С), В

2×4,5

Внешнее гидростатическое давление на защитном кожухе, МПа,

не менее

наружный диаметр защитного кожуха

длина кожуха, в т. ч. с утяжелителем

20

42

2000/3000

Масса, кг, в т. ч. с утяжелителем

8/15,5

Спуск прибора производят с заарретированным (закрепленным) чувствительным измерительным элементом (ЧЭ), который по команде электронного таймера в заданной точке скважины, по истечении установленного времени, освобождает ЧЭ, магнитная стрелка устанавливается в плоскости магнитного меридиана Земли, затем по команде таймера ЧЭ основа закрепляется. После этого прибор извлекается из скважины. На дневной поверхности прибор с ЧЭ извлекается из защитной гильзы, и показания ЧЭ определяются визуально (желательно с помощью увеличительной лупы).
