Загрязнение окружающей среды

Рис. 1. График распределения концентраций взвешенных веществ в атмосфере от организованного высокого источника выбросов

СЗЗ для CO определяем по схеме описанной выше, только применяем значение расстояния = 118,65 м.

Решение:

Находим точки абсциссы и их отношения к расстоянию.

Для X1 = 0,1 · 118,65 = 11,86 <

p>Для X2 = 0,5 · 118,65 = 59,33

Для X3 = 0,8 · 118,65 = 94,92

Для X4 = 3 · 118,65 = 355,95

Для X5 = 5 · 118,65 = 539,25

Для X6 = 8·118,65 = 949,2

Находим Cx для каждого Х (точки ординат).

CMco = 0,31 мг/м³

0,31 · 0,05 = 0,02

0,31 · 0,69 = 0,21

0,31 · 0,97 = 0,30

0,31 · 0,52 = 0,16

0,31 · 0,26 = 0,08

0,31 · 0,12 = 0,04

Построим график.

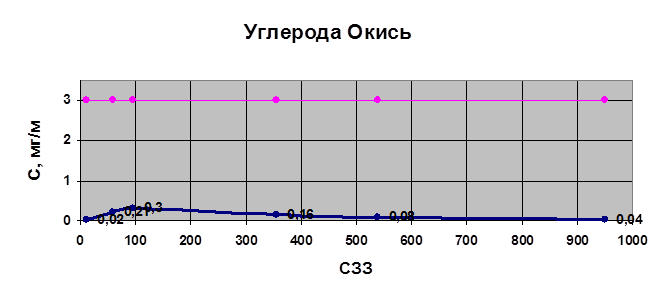

Рис. 2. График распределения концентраций окиси углерода в атмосфере от организованного высокого источника выбросов

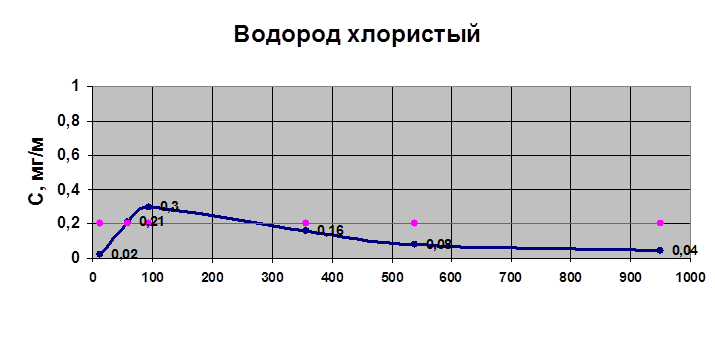

И для третьего загрязняющего вещества хлороводород (HCL) тоже вычислим

СЗЗ.

XM = 118,65 м.

В данном случае все расчеты совпадают с расчетами для CO, за исключением значений Cx.

Найдем эти значения:

CM HCL = 0,31 мг/м³

CMco = 0,31 мг/м³

0,31 · 0,05 = 0,02

0,31 · 0,69 = 0,21

0,31 · 0,97 = 0,30

0,31 · 0,52 = 0,16

0,31 · 0,26 = 0,08

0,31 · 0,12 = 0,04
