Акустическая оценка уровней городского транспортного шума

ΔLAвид2=

ΔLAвид3=

Снижение уровня звука вследствие влияния акустически мягкого покрытия территории (рыхлый грунт, трава и др.) DLАпок следует определять по формуле

(7)

g width=244 height=40 src="images/referats/23006/image024.png">

σ1=

σ2=

σ3= 6.409

ΔLAпок1=

ΔLAпок2=

ΔLAпок3= 8.785

Снижение уровня звука вследствие поглощения звука в воздухе DLАвоз, дБА, следует определять по формуле

ΔLAвоз1=5*137.001/1000=0.685

ΔLAвоз2=5*136.001/1000=0.680

ΔLAвоз3=5*137.001/1000=0.685

Снижение уровня звука обычными многорядными полосами зеленых насаждений DLАзел, дБА, следует определять по формуле

DLАзел = 0,08. В

где В – ширина полосы зеленых насаждений, м=0.

DLАзел = 0

Снижение уровня звука экранирующими сооружениями DLАэкр, дБА, зависит от конструкции их (стены, здания, насыпи, выемки и др.).

В практической работе предусмотрено снижение уровня шума в жилом микрорайоне экраном – зданием, методика определения которого и будет рассматриваться ниже.

Для определения снижения уровня звука экраном – зданием необходимо вычертить в масштабе план расположения источника шума, экрана - здания и расчетной точки в соответствии со схемой на рис. 3.

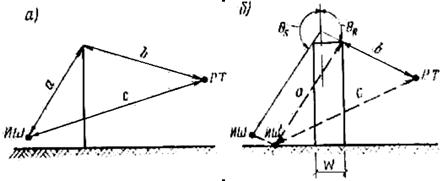

Рис.3. Расчетные схемы для определения снижения уровня экранами:

а – экран - стенка, б – здание.

Снижение уровня звука экраном – зданием DLАэкр.зд., дБА, следует определять по формуле

DLАэкр.зд = DLАэкр.ст + DLАт (11)

где DLАэкр.ст – снижение уровня звука экраном – стенкой, дБА, рис. 3.

В экране – здании такой экран – стенкой является стена здания в плоскости дворового фасада этого здания; DLАт – дополнительное снижение уровня звука экраном – зданием, дБА, в зависимости от толщины здания w, м. При расчете величины DLАэкр.ст, дБА, источником шума является мнимый источник шума ИШ, рис. 3а. Для нахождения акустического центра мнимого источника шума из вершины экрана стенки в плоскости дворого фасада следует провести линию, параллельную линии, соединяющей действительный источник шума с вершиной экрана – стенки в плоскости уличного фасада. Из акустического центра действительного источника шума ИШ следует провести линию, параллельную линии, соединяющей расчетную точку с вершиной экрана – стенки в плоскости дворового фасада. Точка пересечения проведенных линий будет являться акустическим центром мнимого источника шума.

Снижение уровня звука экраном – стенкой DLАэкр.ст, дБА, определяется по графику на рис. 4 в зависимости от разности длин путей звукового луча d, м, величина которой находится по формуле

d = (а + в) – с

где а – кратчайшее расстояние, м, между акустически центром источника шума и верхней кромкой экрана – стенки; в – кратчайшее расстояние, м, между расчетной точкой и верхней кромкой экрана – стенки; с – кратчайшее расстояние, м, между акустическим центром источника шума и расчетной точкой, рис.

А1=74м А3=74м

В1=83м В3=83м

С1=137.001м С3=137.001м

σ1=(74+83)-137.001=19.999

σ3=19.999

ΔLAэкр.ст.1=27.3Дба Qs=144 ; Qr=118 ; К=8; ΔLат=12Дба

ΔLAэкр.ст.3=27.3Дба

ΔLAэкр.зд.1=27.3+12=39.3 Дба

ΔLAэкр.зд.3=27.3+12=39.3 Дба

Уровень звука Lас , Дба в РТ от участка улицы:

Lа1=67.89-12.6-6.02-8.78-0.685-0-39.3=0.505Дба

Lа2=67.89-12.58-10.79-8.75-0.68-0-0=35.09Дба

Lа3=67.89-12.6-5.74-8.78-0.685-0-39.3=0.785Дба

3. Расчет ожидаемых уровней звука от транспорта в помещениях

Уровень звука в расчетной точке помещения LАпом, дБА, определяется по формуле

LАпом = LАтер2 - DLАок (12)

где LАтер2 – уровень звука, дБА, на расстоянии 2 м от ограждающих конструкций защищаемого помещения, причем ориентировочно можно принять LАтер2 = LАтер + 3; DLАок – снижение уровня звука окном, дБА, в расчетах DLАок следует принять равным 15 –18 дБА.

LАтер =

LАтер2 =35.09+3=38.09Дба

LАпом =38.09-15=23.09Дба

4. Оценка уровней звука на территории микрорайона и в помещении.

Оценка уровней звука на улицах города, территории внутри микрорайонов и в помещениях осуществляется путем сравнения полученных расчетом уровней звука с допустимыми по нормам.

Требуемое снижение уровней звука LАтер, дБА, в расчетных точках следует определять по формуле

DLАтр = LАрасч – LАдоп (13)

где LАрасч – полученные расчетным путем уровни звука на магистрали, территории микрорайона или в помещении, дБА; LАдоп - допустимые уровни звука для этих объектов, дБА.

DLАтр =35.09-45=-9.91 Дба

DLАпом =23.09-40=-16.91Дба

Помещения и территории

Уровни звукового давления L (эквивалентные уровни звукового давления экв) в дБ октавных полосах частот со среднегеометрическими частотами в Гц

Уровни звука и эквивалентные уровни звука в дБA



63

125

250

500

1000

2000

4000

8000

Территории непосредственно прилегающие к жилым домам (в 2 м от ограждающих конструкций), площадки отдыха микрорайонов и групп жилых домов, площадки детских дошкольных учреждений, участки школ

67

57

49

44

40

37

35

33

45

Классные помещения, учебные кабинеты на территории школ и других учебных заведений, конференц-залы, читальные залы, зрительные залы театров, клубов, кинотеатров, залов судебных заседаний и совещаний

63

52

45

39

35

32

30

28

40
