Пожарная опасность помещений

Практическая часть

Задача № 3

Определим категорию взрывопожарной или пожарной опасности помещения участка дробления резиновой крошки завода по переработке изношенных автомобильных шин. Площадь помещения S = 1900 м2, высота h = 9 м, объем V = 20000 м3 . Максимальное количество горючих материалов в помещении 24000 кг. Транспортировка крошки осуществляется конвейерами и шнеками закрытого

типа. В местах пылевыделения устроены местные отсосы, удаляющие основное количество выделившейся пыли. Максимальное количество осевшей пыли на труднодоступных для уборки поверхностях составляет 12 кг, а на доступные – 8 кг. Крошка подается по транспортерной линии в количестве 1000 кг/ч. Крошка содержит 12% взрывоопасной пыли. Размеры частиц менее 350 мкм. Теплота сгорания резиновой крошки Нт = 27000 кДж. Для решения задачи см. заданный вариант.

Решение

Наибольшее количество взвешенной в воздухе пыли может быть в случае аварийного разрушения транспортерной линии и выброса пыли в помещение. Время аварийного поступления пыли в помещение для случая ручного отключения системы составляет 5 минут.

В этом случае количество пыли, поступившей в помещение будет равняться:

Mав = (Mап + qt)Кп.

Ввиду того, что размеры частиц пыли менее 350 мкм, Кп = 1;

12 % от общего выделения пыли, равной 1 соответствует 0,12; Mап = 0.

.

Расчетное количество осевшей пыли:

Mп = (m1 + m2) = 12 + 8 = 20 кг.

Количество взвихрившейся пыли:

Mвз = Квз ∙ Mп = 0,9 ∙ 20 = 18 кг.

Общее количество взрывоопасной пыли в помещении:

M = Mвз + Mав = 10 + 18 = 28 кг.

Используя формулу:

, где

Нт – теплота сгорания резиновой крошки;

V – объем помещения;

z – коэффициент участия горючего вещества при взрыве для пыли равен 0,5.

Р

=

0,1 * 28 * 27200 * 0,5

=

2,38 кПа

0,8 * 20000

Определим пожарную нагрузку:

Q = G ∙ H = 24000 ∙ 21,7 = 520800 МДж,

где Н – теплота сгорания пыли (Н = 21,7 МДж/кг).

Удельная пожарная нагрузка:

q

=

Q

=

520800

=

274 МДж/м2

S

19000

В соответствии с нормативными значениями, указанными в таблице 4 НПБ 105-03, помещение следует отнести к категории В3.

Задача № 4

Определить предел огнестойкости железобетонной колонны сечения 400´400 мм, длина колонны 4 м. Бетон класса 25 на известняковом щебне. Процент армирования μа = 3 (%). Коэффициент продольного изгиба j=1. Нормативная нагрузка N = 4000 кН. В здании какой степени огнестойкости можно применить эту колонну.

Решение

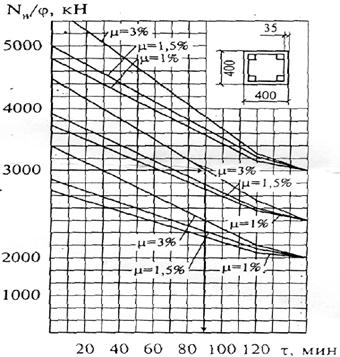

Для определения предела огнестойкости следует на графике (см. рис. 1) из точки соответствующей отношению N/j провести горизонталь до пересечения с кривой соответствующей В-25 и μ.

Точка пересечения этих линий даст значение предела огнестойкости колонны, которое равно - 83 мин.

Используя таблицу 4* СНиП 21-01-97* определим степень огнестойкости помещения, в котором можно применить данную колонну.

Таблица 4*

Степень огнестойкости здания

Предел огнестойкости строительных конструкций, не менее

Несущие элементы здания

Наружные ненесущие стены

Перекрытия междуэтажные

(в том числе чердачные и над подвалами)

Элементы бесчердачных покрытий

Лестничные клетки

Настилы

(в том числе с утеплителем)

Фермы, балки, прогоны

Внутренние стены

Марши и площадки лестниц

I

R 120

Е ЗО

REI 60

RE 30

R ЗО

REI 120

R 60

II

R 90

Е 15

REI 45

RE 15

R 15

REI 90

R 60

III

R 45

Е 15

REI 45

RE 15

R 15

REI 60

R 45

IV

R 15

Е 15

REI 15

RE 15

R 15

REI 45

R 15

V

Не нормируется

Т.к. колонна является несущим элементом здания, то её можно применить в помещениях I и II степени огнестойкости.

Задача № 6

Рассчитать запас воды в пожарном резервуаре на территории промышленного предприятия. Здание без фонарей, шириной 60 м и более. Объем здания – 400 тыс. м3, категория пожарной опасности – Б; и степень огнестойкости - I. Расходы на наружное пожаротушение для данного производственного здания (на 1 пожар) составляет – 60 л/с.

Решение

Площадь до 150 га. Предприятие охраняется пожарной частью, на вооружении которой находятся пожарные автонасосы.

1. Определить запас воды в резервуаре для целей пожаротушения.

V = q ∙ τ ∙ n (м3);

где q – нормативный расход воды (л/с);

τ – нормативное время тушения (3 часа);

n – расчетное количество одновременных пожаров на предприятиее (1).

V = 60 * 60 * 60 * 3 * 1 = 648 (м3).

2. Рисунок устройства приемного колодца пожарного резервуара с его описанием.

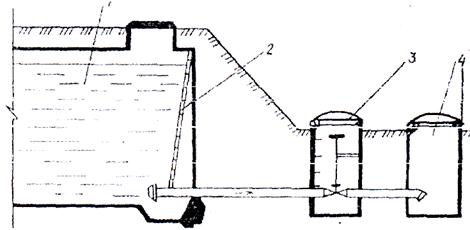

Рис. 1 Устройство приемного колодца пожарного резервуара:

1 – пожарный резервуар, 2 – лестница, 3 – колодец с задвижкой, 4 – приемный колодец вместительностью 3…5 м3
