3. Расчет общего равномерного искусственного освещения помещения лампами накаливания, установленными в светильнике типа «Астра»

Исходные данные:

- длина помещения – А = 7,2 м;

- глубина помещения – В = 7,2 м;

- высота помещения – Н = 3,7 м;

- расстояние от потолка до центра лампы – h1 = 0,4 м; >- расстояние от пола до освещаемой рабочей поверхности – hр = 0,8 м;

- нормируемая освещенность – Ен = 100Лк;

- коэффициент отражения от потолка – 70%;

- коэффициент отражения от стен – 50%;

- коэффициент отражения от пола – 30%

При расчете необходимо:

1) определить количество ламп накаливания;

2) разместить лампы накаливания на плане и разрезе помещения, выполненных в соответствии с ЕСКД

3) указать тип, мощность и световой поток выбранной лампы;

4) найти общую мощность осветительной установки.

Последовательность расчета:

1. Вычерчиваем в масштабе эскизы планы и разреза помещения.

2. На плане и разрезе размещаем светильники. Расстояние между светильниками

,

где l=1,6 – косинусная кривая распределения света, характерная для экономически выгодного режима светильника типа «Астра»;

h – расстояние от оси лампы до рабочей освещаемой поверхности,

Расстояние от крайних светильников до стены:

3. Расчет светового потока лампы светильника

,

где Ен – нормируемая освещенность рабочей поверхности, выбираемая по СНиП в зависимости от разряда выполняемой работы;

К = 1,3 – коэффициент запаса для ламп накаливания;

S – площадь освещаемой поверхности, S = 7,2ּ7,2 = 51,84 м2;

Z = 1,15 – коэффициент минимальной освещенности для ламп накаливания;

N – количество ламп, N = 4;

ή– коэффициент использования светового потока, который находят, предварительно вычислив индекс помещения:

, =>

.

4. Используя вычисленный световой поток, выбираем тип лампы, ее мощность, световой поток Fл таб и проверяем его отклонение  от рассчитанного Fл. Отклонение должно составлять –10  +20%.

Р = 200Вт, тип Б, Fл = 2900Лм.

Так как отклонение выше допустимого, повторяем расчет, изменив высоту подвеса светильника.

, =>

.

5. Расчет мощности осветительной установки:

.

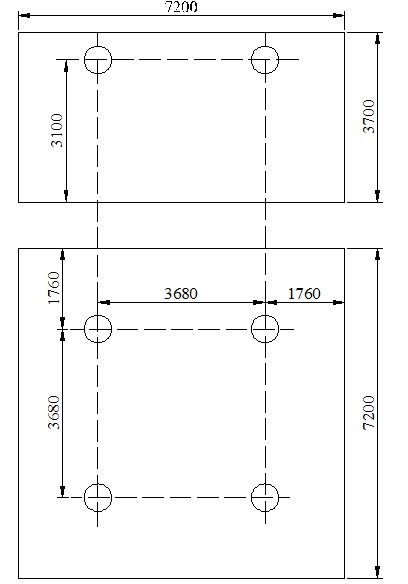

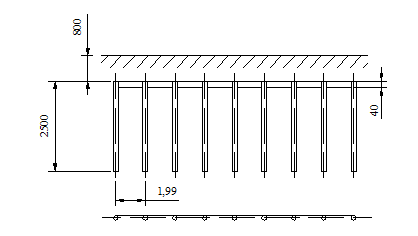

Схема расположения светильников
