Проектный расчёт рабочего места оператора ПК

5. Составить заключение и разработать рекомендации по устройству рабочего места, средствам отражения информации, органам управления, рабочей позе и условиям труда на пульте управления.

Конструкция рабочего места и расположение всех его элементов (сиденья, органов управления, средств отображения информации и др.) должны соответствовать антропометрическим, физиологическим и психологическим ос

обенностям работающего, а также характеру работы.

В процессе выполнения работы используются следующие термины: Антропометрические параметры – это размеры тела человека, которые необходимо учитывать при проектировании эргономических параметров рабочих мест, оборудования, органов управления и т.д.

Антропометрические стандарты – это статистические размеры тела «стандартного» человека, полученные на основе измерений и обработки однородной по возрасту, полу и этнической принадлежности группы людей.

Каждый антропометрический стандарт характеризуется величинами среднеарифметических и среднеквадратических отклонений, характеризующих данный параметр. Основные антропометрические стандарты студентов института приведены в таблице 5.

Таблица 5. Величины антропометрических показателей и их применение в эргономике

Рабочая поза

Антропометрический показатель

Мужчины Xст±у

Женщины Xст±у

Применение в эргономике

Стоя

Рост, см

167,8±5,8

156,7±5,7

Для определения высоты станка при работе в позе стоя, высоты рабочего помещения

Длина руки вытянутой вперёд, см

64,2±3,3

59,3±3,1

Для определения зон досягаемости по глубине

Размах рук, см

169,0±8,8

155,4±8,4

То же

Сидя

Длина голени, см

50,6±2,4

46,7±2,4

Для оценки высоты сиденья

Длина тела над сиденьем (рост сидя), см

88,7±3,1

84,1±3,0

Для оценки высоты станка, органов управления, средств индикации

Высота глаз над плоскостью сиденья, см

76,9±3,0

72,5±2,8

Для размещения органов управления, средств индикации, высоты рабочей поверхности

Стоя

Сила левой кисти, кгс

46±3,2

33±6,3

Для проектирования органов управления

Сила правой кисти, кгс

49±3,1

37±6,1

Для проектирования органов управления

Вес тела, кг

68±4,5

57±5,5,

Для проектирования рабочего места

Индивидуальные антропометрические параметры – это размеры тела конкретного человека, для которого рассчитываются эргономические параметры рабочего места.

Физиологические параметры человека – это дистанция ясного видения, сила кистей рук и другие параметры жизнедеятельности.

Эргономические параметры производственного оборудования и рабочих мест – это такие их размеры, которые должны соответствовать антропометрическим и физиологическим параметрам человека-оператора.

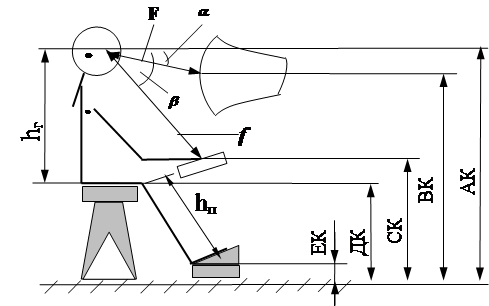

Рис. 6. Основные параметры оператора и элементов его рабочего места (на примере пользователя ЭВМ): F и f – дистанция обзора; a и b – углы обзора; ВГ и ДГ – параметры исследуемого оператора; ВК – высота экрана дисплея над полом; СК, ДК, ЕК – высота над полом клавиатуры, плоскости сидения и подставки для ног.

Основная задача эргономических расчетов параметров рабочего места сводится к установлению такого расположения экрана дисплея, клавиатуры, плоскости сидения и подставки для ног, чтобы обеспечить:

1) дистанцию ясного видения (F = 60 см);

2) дистанцию периферического обзора (f = 70 см);

3) угол обзора рабочего объекта (a = 18о);

4) угол периферического обзора (b = 38о).

Данное задание выполняется в аудитории. При выполнении занятия каждый студент проводит измерения 9 собственных параметров, затем определяются стандартные их величины с учетом пола и возраста человека (Таблица 7), производится оценка гармоничности полученных измерений по методу «сигмальных»отклонений.

Эти расчеты иллюстрируются в отчете на эскизе рисунка 6. и в протоколе занятия.

При проведении измерений используются: ростомер, линейка, весы, динамометр (для измерения силы кистей рук).

ОЦЕНКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

Оценка фактических замеров выполняется по их отношению к стандарту по методу "сигмальных" отклонений:

(1)

– величина i-го параметра исследуемого человека;

xст – стандартные величины измеряемых параметров (заданы в таблице 5);

s– среднеквадратическое отклонение данной стандартной величины параметра.

Шкала оценок:

1) Si= {+1…-1} – параметр соответствует стандарту;

2) Si= {+1…+2} и {+2…+3} – превышает стандарт "сильно" и "очень сильно";

3) Si= {-1…-2} и {-2…-3} – меньше стандарта "значительно" и "очень значительно".

Результаты расчета по формуле (1) следует привести в виде графика "Профиль физической гармонии" (рис. 7).

у

+6



+5



+4



+3



+2



+1




0

1

2

3

4

5

6

7

8

9



–1



–2



–3



–4



–5



–6
