Безопасность жизнедеятельности на производстве

Рис. 3.1 Напряжение шага: φ3 – потенциал на заземлителе; R3-сопротивление заземлителя; I3 – ток замыкания на землю; a – ширина шага; 20м - зона растекания тока.

φ3= I3* R3; ,

где ρ- удельное сопротивление грунта, зав

исит от вида грунта (песок, глина), влажности; - потенциал в произвольной точке x;

-напряжение шага,

.

Напряжение прикосновения

На корпус ЭУ2 произошёл пробой.

Uпр -напряжение прикосновения

Uпр=φрук-φног;

φрук=φкорп= φ3;

φног=φосн= φх;

φпр1=φ3- φ3=0;

φпр3=φ3- 0= φ3;

φпр2=φ3- φх.

Анализ опасности поражения электрическим током.

Существует вероятность поражения электрическим током в следующих случаях: прикосновение к токоведущим частям, находящимся под напряжением, прикосновение к металлическим корпусам, которые оказались под напряжением в случае пробоя изоляции, шаговое напряжение, ошибочная подача напряжения при ремонтных работах, приближение на недопустимо близкое расстояние к токоведущим частям, наведённое напряжение на воздушных линиях.

Трёхфазная трёхпроводная сеть с изолированной нейтралью

напряжением до 1000В.

Однофазное прикосновение в нормальном режиме (рис. 3.3):

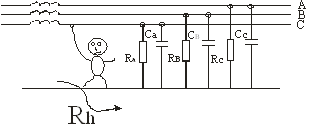

Рис. 3.3 Однофазное прикосновение человека в нормальном режиме

Ih= , Zиз =Rиз/(1+j wc Rиз)

где Ih – ток через человека; Uф – фазное напряжение; Rh – сопротивление человека; Zиз – полное сопротивление изоляции.

Двухфазное прикосновение (рис. 3.4):

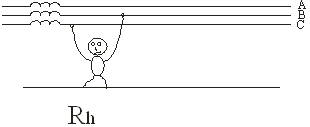

Рис. 3.4 Двухфазное прикосновение человека

,

где Uл – линейное напряжение.

Однофазное прикосновение в аварийном режиме (рис. 3.5):

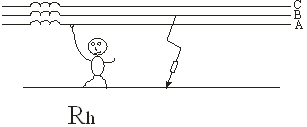

Рис. 3.5 Однофазное прикосновение человека в аварийном режиме

,

где rз – сопротивление замыкания.

Трёхфазная сеть с глухозаземлённой нейтралью напряжением до 1000 В.

Однофазное прикосновение в нормальном режиме (рис. 3.6):

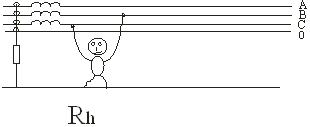

Рис. 3.6 Однофазное прикосновение

~220 мA,

где r0 - сопротивление заземления нейтрали (не более 4 Ом для класса напряжений 380/220 В).

Двухфазное прикосновение:

Однофазное прикосновение в аварийном режиме (рис. 3.7):

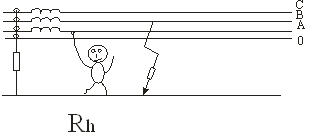

Рис. 3.7 Однофазное прикосновение в аварийном режиме

Для защиты от поражения электрическим током в нормальном режиме применяют следующие способы защиты от прямого прикосновения:

1) изоляция;

2) ограждение;

3) установка барьеров;

4) размещение вне зоны досягаемости (110 кВ – расстояние 1 м);

5) применение сверхнизкого напряжения (50 В – переменное, 120 В – постоянное).

Способы защиты от косвенного прикосновения:

1) защитное заземление;

2) автоматическое отключение питания;

3) уравнивание потенциалов (для U прикосновения);

4) выравнивание потенциалов (для U шага);

5) двойная или усиленная изоляция;

6) применение сверхнизких напряжений;

7) защитное электрическое разделение сети (применение разделительных трансформаторов, у которых коэффициент трансформации = 1).

Защитное заземление(рис. 3.8) - преднамеренное соединение металлических нетоковедущих частей, которые могут оказаться под напряжением, с землей. Принцип действия: падение напряжения на корпусе до безопасного значения за счет малого сопротивления заземляющего устройства.

Применяется в трехфазных сетях до 1000 В с изолированной нейтралью:

1) при U≥380 В во всех помещениях;

2) при U≥42 В в опасных и в особо-опасных помещениях;

3) во взрывоопасных помещениях при любом напряжении.

Рис. 3.8 Схема защитного заземления

Uкорп= IзRз , Iз = ,

Rз ≤ 4 Ом; Rиз. = 0,5 М Ом;

Uкорп= .

Зануление(рис. 3.9) - преднамеренное электрическое соединение металлических нетоковедущих частей с нулевым проводом. Принцип действия: превращение замыкания на корпус в однофазное КЗ, при котором срабатывает защитное устройство. Применяется до 1000В в трехфазных сетях с глухо заземленной нейтралью.

Рис.3.9 Схема зануления: АЗ – аппарат защиты.

У нулевого проводника должно быть повторное заземление – в случае обрыва нулевого провода корпус окажется заземлен.

3.2 Безопасность технологических процессов и производственного оборудования

Безопасность технологических процессов обеспечивается:

- на стадии проектирования технологии;

- на стадии постановки новой продукции на производство;

- на стадии эксплуатации технологии;

- на стадии утилизации или ликвидации продукции после отработки ресурса.

Основными методами оценки соответствия производственных процессов требованиям безопасности являются:

На первой стадии - метод экспертной оценки полного учета требований безопасности и гигиены труда, предусмотренных соответствующими стандартами ССБТ, правилами и нормами безопасности и гигиены труда.

На второй стадии - проверка новых технических решений должна осуществляться при лабораторных, стендовых и других исследовательских испытаниях моделей, макетов и экспериментальных образцов продукции в условиях, имитирующих реальные условия эксплуатации. Согласно ГОСТ 15.001-88 "Системы разработки и постановки продукции на производство. Продукция производственно-технического назначения" устанавливается специальный порядок постановки новой продукции на производство путем приемочных испытаний по типовым методикам испытаний, что позволяет обеспечить выполнение всех требований безопасности.

На третьей стадии - проведение сопоставления фактической величины контролируемого опасного или вредного факторов с допустимыми их значениями в соответствии с нормативными документами.
