Расчет производственного освещения

Определение расчетной высоты подвеса:

h=H-(hраб+hсвеса) (3.1)

h=4-(1+0,5)=2,5 м (3.2)

Расстояние между светильниками (Z):

LА,В= λ·h, где λ =1,2÷2 (3.3)

LА=2,5·1,6=4 м,

L В =2,5·1,6=4 м.

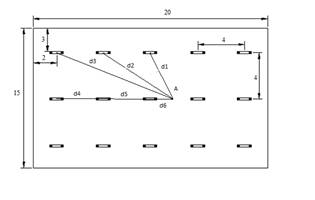

Рисунок 1- расположение светильников в цеху.

Намечаем конт

рольную точку А. Для нее определяем суммарную условную освещенность всех светильников по следующим образом:

Находим проекцию расстояния на потолок от точки А до светильника-di.

Далее определяем угол между потолком и прямой di. По этому углу находим условную освещенность. Проверим, выполняется ли условие:

Ег ≥Енорм(3.4)

Где

,(3.5)

,(3.6)

,(3.7)

расстояние от центральной точки до светильника d1 найдем как:

, (3.8)

(3.9)

и по этому значению берем Iα для ПВЛМ 2х40 и

Iα1 =42,24 кд (3.10)

Таким образом

л.к. (3.11)

расстояние от центральной точки до светильника d2 найдем как:

, (3.12)

тогда

(3.13)

и по этому значению берем Iα для ПВЛМ 2х40 и

Iα1 =23,1 кд (3.14)

освещение источник светильник мощность

Таким образом

л.к. (3.15)

Аналогично вычислим LГ3:

(3.16)

, (3.17)

Iα3 = 14,96 кд (3.18)

л.к. (3.19)

Аналогично вычислим LГ4:

(3.20)

, (3.21)

Iα4 = 16,24 кд (3.22)

л.к. (3.23)

Аналогично вычислим LГ5:

(3.24)

, (3.25)

Iα5 = 29,7 кд (3.26)

л.к. (3.27)

Аналогично вычислим LГ6:

(3.28)

, (3.29)

Iα6 = 84 кд (3.30)

л.к. (3.31)

Суммарная условная освещенность равна:

л.к. (3.32)

световой поток равен Ф=3120 лм.

Определим освещённость:

л.к. (3.23)

Ег ≥Енорм Енорм=400 л.к.

Как видим, условие (1) не выполняется, поэтому мы переходим к реконструкции.

4. Метод коэффициента использования

Реконструкция

Найдем значение ŋ по индексу помещения, который равен:

(4.1)

(4.2)

Тогда значение ŋ=0,85 и световой поток

Посчитаем световой поток одной лампы:

(4.3)

Выбираем лампы MASTER TL5 с Ф=5000лм

Поток светильника умножаем на 2 поскольку вмещает 2 лампы.

Рассчитаем количество ламп:

(4.4)

Таким образом, расположение светильников в механическом цехе изменились, их стало больше. Рисунок 2- итоговая схема расположения светильников.

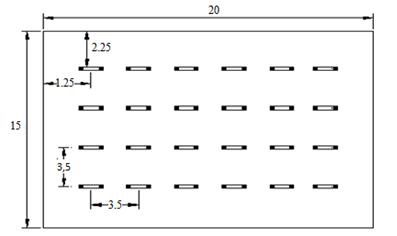

Рисунок 2 – итоговое расположение светильников

Заключение

На основе полученных расчетов я пришел к выводу, что в цехе данного размера и при определенных условиях работы необходимо установить 28 светильников мощностью 54 Вт

Также можно сказать следующее:

Для обеспечения необходимой освещенности механического цеха необходимы окна с двух сторон длиной 12,72 и высотой 2,5 метра.

Расчет точеным методом позволяет делать анализ расчета на уровне номинальной освещенности, и основным недостатком этого метода является то, что нельзя сказать, насколько эффективно используются светильники, преимущество же в том, что данный метод позволяет рассчитать общее локализованное освещение, общее равномерное освещение при наличии существенных затенений и местное освещение.
