Организация и тактика тушения пожаров на нефтепромысле г. Перми

15. Объявить личному составу местонахождение пункта медицинской помощи, отдыха и обогрева.

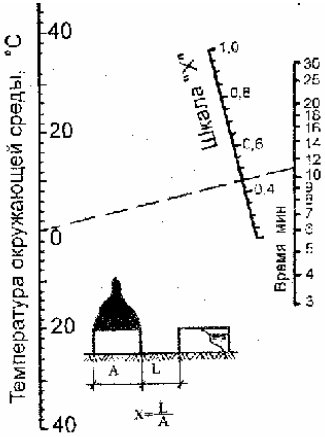

Рис.1 Номограмма для определения максимально допустимого времени ввода сил и средств для охлаждения резервуаров, расположенных рядом с горящим

Ключ пользования номограммой состоит в следующем. Из точки, соответствующей темпе

ратуре окружающей среды, провести направляющий луч через шкалу "Отношение расстояния между резервуарами к диаметру горящего" и определить длительность нагрева стенки до температуры самовоспламенения.

Пример пользования номограммой показан на рис.1 штрих-пунктиром при следующих исходных данных:

- температура окружающего воздуха 0°С;

- отношение расстояния между резервуарами к диаметру горящего составляет 0,45.

Из точки, соответствующей температуре окружающей среды (0 °С), проводим направляющий луч, который пересекает шкалу "Отношение расстояния между резервуарами к диаметру горящего" в точке, равной 0,45, и показывает на шкале "Критическое время" 11 мин.

Вывод: С начала пожара до истечения 11 минут должны быть приняты активные действия по охлаждению соседних резервуаров

Расчёт номограммы выполнен при следующих условиях:

- опасная температура нагрева (176 °С) принята равной 0,8 температуры самовоспламенения для топлива ТС-1 (данный нефтепродукт имеет самую минимальную температуру самовоспламенения);

- интегральная плотность излучения при горении дизельных топлив в среднем составляет 73 кВт/м2;

- толщина оболочки верхнего пояса резервуара РВС-5000 составляет 5 мм.

Примечание: Результаты оценки справедливы для группы однотипных резервуаров при горении жидкости на всей свободной поверхности резервуара в условиях штиля.

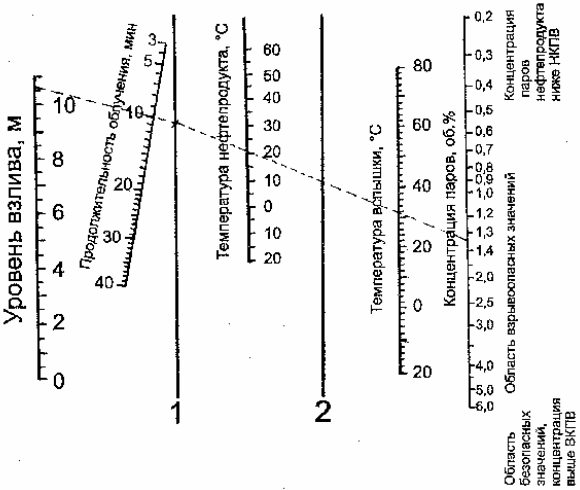

Рис.2 Номограмма для определения взрывоопасности среды в резервуаре, расположенном рядом с горящим

Взрывоопасность среды в облучаемом резервуаре со стационарной крышей оценивается по номограмме (рис.2).

Для пользования номограммой необходимы следующие исходные данные:

- уровень взлива нефтепродукта в соседних резервуарах;

- температуру нефтепродукта в негорящем резервуаре (принимают равной среднемесячной температуре окружающей среды);

- температуру вспышки нефтепродуктов.

Пример пользования номограммой показан на рис.2 штрих-пунктиром при следующихисходныхданных:

- уровень взлива топлива ТС-1 в негорящем резервуаре равен 10,66 м;

- температура нефтепродукта равна среднемесячной температуре окружающей среды в июне месяце, т.е. 20 °С;

- температура вспышки топлива ТС-1 составила 31 °С;

- продолжительность облучения 10 мин.

Из точки, соответствующей уровню взлива нефтепродукта (10,66 м ) проходит направляющий луч через шкалу "Время облучения" в точке, равной 10 мин., и упирается в прямую 1. При этом на прямой 1 делается отметка. Далее из этой точки направляющий луч пересекает точку 20°С на шкале "Температура нефтепродукта" и упирается в прямую 2. Из этой точки направляющий луч проходит через точку 31 °С на шкале "Температура вспышки" и указывает значение концентрации, равное 1,4 % об., т.е. концентрация паров в резервуаре взрывоопасная.

Взрывоопасность среды указывает на первоочерёдность введения стволов на охлаждение данного резервуара.

14. Экономико-экологическая часть

Экономический расчёт тушения пожара (вариант № 3).

Для повышения противопожарного состояния объектов народного хозяйства государство выделяет немалое количество денежных средств. Поэтому необходимо стремиться к тому, чтобы эффективное выполнение противопожарных мероприятий и качественное тушение пожара способствовало сохранению материальных ценностей, снижению ущерба от пожара, снижению текущих расходов на содержание и эксплуатацию оборудования, пожарной техники.

При тушении пожара в резервуаре № 4 и разлившейся из него нефти в отдельное обвалование приняли вариант тушения воздушно-механической пеной.

Суммарные затраты определяем по формуле :

Пi = Ci + Уi,

Где: Пi - суммарные затраты;

Ci - стоимость огнетушащих средств и работы передвижной пожарной техники;

Уi - данный ущерб от пожара.

Цена 1 тонны пенообразователя ПО-6К составляет Ц = 37 000 руб. Цена 1 тонны нефти - Ц =3 00 руб. * 1000 л = 300 000 руб. Цена 1 тонны воды - Ц = 1,7 руб. * 3000 л = 5100 руб. (т.е. 1тн = 1м3) Цена 1 тонны стали ВСт Зсп - Ц =204500 руб.

С учётом того, что мы задались диаметром отверстия повреждённого резервуара № 4 (он равняется 100 мм = 0,1 м), из резервуара типа РВС-1000, диаметром 12 м, площадью зеркала горючего 120 м2, высотой 9м, всего во время пожара, в обвалование вытекло нефти :

Vб = Sз.р. * Нр., где

Sз.р.-площадь зеркала горючего в резервуаре №4

Нр-высота отверстия резервуара, через которое происходит истечение нефти.

Vб= 120*0,1= 12м3 нефти.

Разлившаяся нефть займёт площадь 1108 м2,т.е. нефть займёт площадь всего обвалования. Дальнейший рост площади пожара происходить не будет, т.к. прибывшие подразделения локализуют пожар и в течении расчетного времени его ликвидируют. При этом будет использована (согласно расчётам) 7 автоцистерн и 5 автомобилей воздушно-пенного тушения, а также использована огнетушащих веществ :

• вода - 2 583,5 м3;

• пенообразователь ПО-6К - 14,9 м3.

Стоимость использования работы пожарной техники на пожаре :

Собщтех = САЦ+САВПТ, где

Собщтех - общая стоимость работы пожарной техники (в рублях);

САЦ, АВПТ - соответственно стоимость работы автоцистерн и автомобилей воздушно-пенного тушения.

САЦ = СТОН.+ССМ, где

СТОН - расход топлива (л) на 1 минуту работы с насосом равен для АЦ на шасси ЗИЛ-130 табл. 5.7. [12] - 0,285 л/мин = 17,1 л/час. С учётом охлаждения горящего и соседнего резервуаров - 6 часов (п. 8.16. [3] ) расход топлива составит -102,6 л бензина на 1 АЦ. Для 7 автоцистерн :

СТОН = 102,6 * 7 = 718,2 л = 0.718 м3 = 220 600 руб.

Стоимость 1 тонны бензина А-80 = 13000 руб. Следовательно, 0,718 м3 = 9335 руб.

CСМ - расход смазочных материалов. Он равен :

CСМ = 0,25 * СТОН, т.е. CСМ = 30507 руб.

Отсюда : САЦ = 1 220 600 + 305 150 = 1 525 750 руб.

САВПТ = СТОН + ССМ , где

СТОН - по табл. 5.7. для стационарной пожарной техники, расход топлива равен 1 минута работы с насосом 0,285 л/мин == 17,1 л/час. С учётом работы в течении расчётного времени [2] 15 минут СТОН =0,285 * 15 = 4,28 л, для одной АВПТ.

Для 5 автомобилей воздушно-пенного тушения :

СТОН = 4,28 * 5 = 22 л = 0,022 м3 = 37 400 руб.

ССМ = 0,25 СТОН = 0,25 * 37 400 = 9 350 руб.

САВПТ = 37 400 + 9 350 = 46 750 руб. Следовательно:

СОБЩТЕХН = САС+ САВПТ = 1 525 750 + 46 750 = 1 572 500 руб.

Стоимость израсходованных огнетушащих веществ :
