Определение устойчивости функционирования промышленного объекта в чрезвычайных ситуациях

Из графика определяем что для заряда q=300 тыс.т.:

LА=240 км; LВ=60 км;

LБ=95 км; LГ=30 км.

Для определения величины эталонного уровня радиации на территории машиностроительного завода Р1, р/ч, построим график зависимости Р1=f(L) (рис. 5):

Рис. 5. Зависимость величины эталонного уровня радиации от р

асстояния до центра взрыва

По графику определяем, что на расстоянии RБ=2,9 км, величина эталонного (на 1 час после взрыва) уровня радиации на территории машиностроительного завода составит Р1=1700, р/ч.

В результате построения района ВРЗМ машиностроительный завод окажется у внутренней границы зоны Г (рис.6).

300 – Н

Ч + …

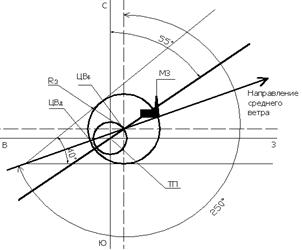

Рис. 6. Расположение машиностроительного завода относительно района возможного радиоактивного заражения местности

Зоны возможного заражения на следе облака наземного ядерного взрыва представлены на рис. П.1. и рис. П.2. в Приложении.

Время формирования зон можно определить как отношение длины зоны к средней скорости ветра.

tА = LА/V =240 / 50 = 4,8 ч;

tБ = LБ/V = 95 / 50 = 1,9 ч;

tВ = LВ/V = 60 / 50 = 1,2 ч;

tГ = LГ/V = 30 / 50 = 0,6 ч.

Время подхода облака с радиоактивными веществами к объекту экономики:

t = RБ/V = 2,9 / 50 = 0,058 ч. = 3 мин. 29 с.

7. По результатам расчетов составляем сводную таблицу величин поражающих факторов взрыва, воздействующих на машиностроительный завод и его структурные подразделения (табл.2.):

Таблица 2. Поражающие факторы прогнозируемого взрыва, воздействующие на машиностроительный завод и его структурные подразделения

Параметры

∆РФ, кПа

UP, кДж/м2

ДПР, Р(бэр)

Р1, р/ч

Величины

45

1024

15

1700

IIОпределение устойчивости производственного комплекса объекта к поражающим факторам

Устойчивость элементов производственных комплексов объектов экономики (зданий и сооружений, оборудования, транспорта, связи, КЭС) в ЧС определяется по воздействию на них воздушной ударной волны, светотеплового излучения и вторичных (внутренних и внешних) поражающих факторов взрыва.

1. Определение устойчивости производственного комплекса объекта к воздействию воздушной ударной волны

Устойчивость элементов производственных комплексов объектов экономики и их структурных подразделений к воздействию воздушной ударной волны заключается:

– в выявлении основных элементов производственного комплекса, от которых зависит функционирование объектов и их структурных подразделений;

– в определении (по формулам, таблицам) расчетной устойчивости каждого элемента производственного комплекса цеха – по нижней границе диапазона давлений, вызывающих средние разрушения;

– в определении расчетной устойчивости группы элементов (зданий, оборудования и т. п.) и производственного комплекса цехов в целом – по минимальной расчетной устойчивости элемента (группы элементов), выход из строя которого (которых) приведет к остановке производства;

– в сравнении расчетной устойчивости производственного комплекса цехов (объектов в целом) с величиной прогнозируемого избыточного давления воздушной ударной волны взрыва;

– в разработке мероприятий по повышению устойчивости наиболее уязвимых элементов производственного комплекса цехов и объектов.

Задание: определить устойчивость механического цеха машиностроительного завода к воздействию воздушной ударной волны с максимальным избыточным давлением DРФ =45 кПа.

Исходные данные цеха:

− здание цеха с тяжелым металлическим каркасом.

− Оборудование цеха включает в себя станки: токарно-револьверный прутковый, копировально-фрезерный с программным управлением; зубообрабатывающий; фрезерно-центровальный полуавтомат.

− КЭС цеха: электрические сети кабельные, наземные и трубопроводы наземные.

Зоны разрушения показаны на рис. П.3 в Приложении.

1. По табл. П.6 [1] для каждого элемента производственного комплекса механического цеха находим величины DРФ, вызывающие полное, сильное, среднее и слабое разрушения. Эти данные заносятся в Таблицу 3.

Таблица 3.Степень разрушения элементов производственного комплекса цеха

п/п

Исследуемый элемент

Краткая характеристика исследуемого элемента

Степень разрушения при DРф, кПа

Расчетная устойчивость элементов производствен-ного комплекса цеха, кПа

Расчетная устойчивость группы элементов производственного комплекса цеха, кПа

Расчетная устойчивость производствен-ного комплекса цеха, кПа



10

20

30

40

50

60

70



1

Здание

с тяжелым металлическим каркасом



30

20



30



2

Оборудова-ние (станки)

-токарно-револьверный, прутковый;

-копировально-фрезерный;

-зубообрабаты-вающий;

-фрезерно-центровальный.



20



20




20




25




25



3

Транспорт

напольные краны



30

30



электрокары



40

мотороллеры



40



4

Связь

телефонная



50

50



диспетчерская



50



5

КЭС



40



трубопроводы

наземные



50




эл. сети

наземные,



40
